LiPo SHIM - napájecí štít pro Raspberry Pi Pico - PiMoroni PIM557

Index: PIM-19765 EAN: 769894017227
Power Shield, LiPo SHIM, určený pro Raspberry Pi ve verzi Pico. Vyrobeno společností PiMoroni, umožňuje nabíjet Raspberry Pi Pico pomocí lithium-iontové baterie Li-Ion nebo lithium-polymerové baterie Li-Pol. Deska je také vybavena systémem XB6096I2S chránícím připojenou baterii. Zahrnuje ochranu proti přebití a přetížení. Kromě toho je překryv také vybaven funkčním tlačítkem - blokuje přísun energie přes překrytí LiPo SHIM, pokud není potřeba, a zapíná a vypíná projekt.
LiPo SHIM - napájecí štít pro Raspberry Pi Pico - PiMoroni PIM557
236,00 Kč
195,04 Kč bez DPH.
Doručení 15 ks naplánováno na 2024-04-04
Čekání na doručení
30 dní na vrácení zboží
Výrobce: PiMoroni
Compatibility: Raspberry Pi

Popis produktu: LiPo SHIM - napájecí štít pro Raspberry Pi Pico - PiMoroni PIM557

Power Shield, LiPo SHIM, určený pro Raspberry Pi ve verzi Pico . Vyrobeno společností PiMoroni, pro nabíjení Raspberry Pi Pico pomocí lithium-iontové baterie , Li-Ion nebo Li-polymer , Li-Pol . Deska je také vybavena systémem XB6096I2S chránícím připojenou baterii. Zahrnuje ochranu proti přebití a přetížení. Kromě toho je překryv také vybaven funkčním tlačítkem - blokuje přísun energie přes překrytí LiPo SHIM, pokud není potřeba, a zapíná a vypíná projekt.

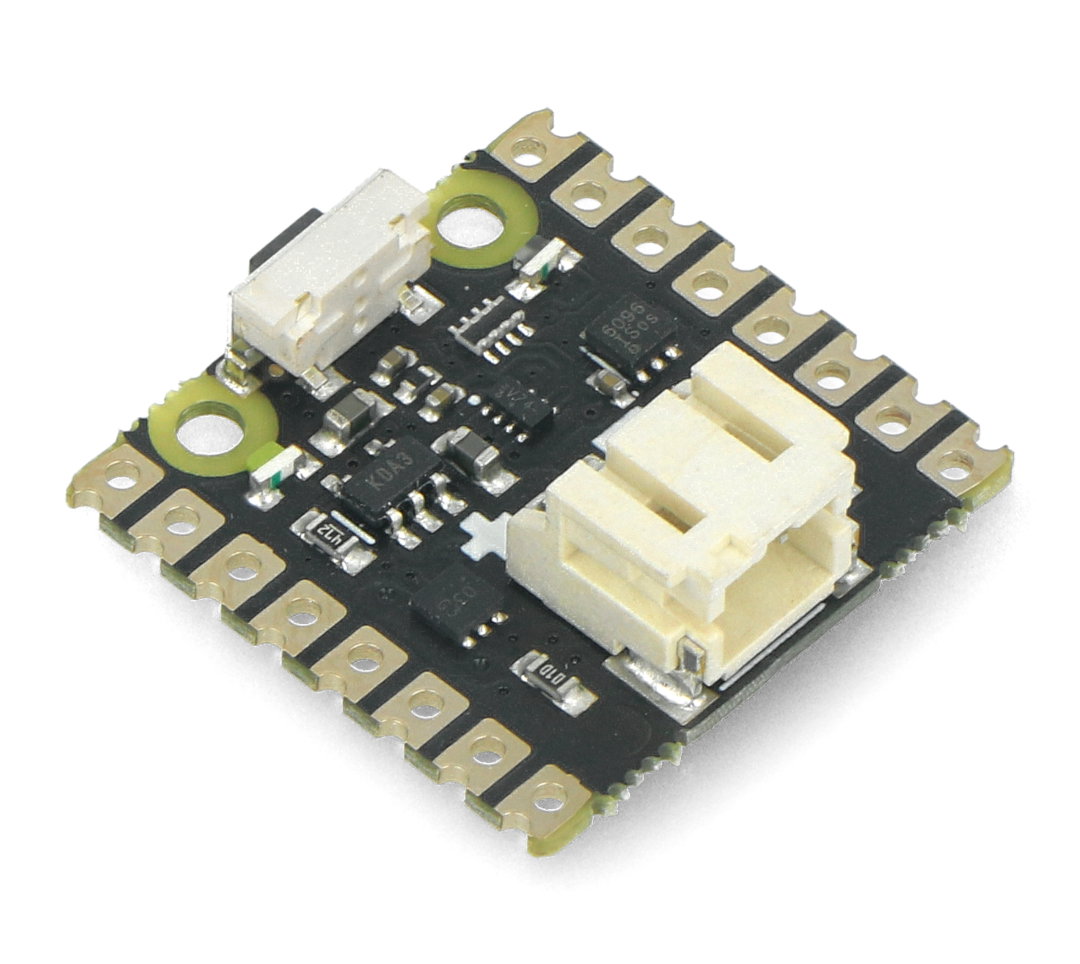

LiPo SHIM - napájecí štít pro Raspberry Pi Pico.

LiPo SHIM - napájecí štít pro Raspberry Pi Pico.

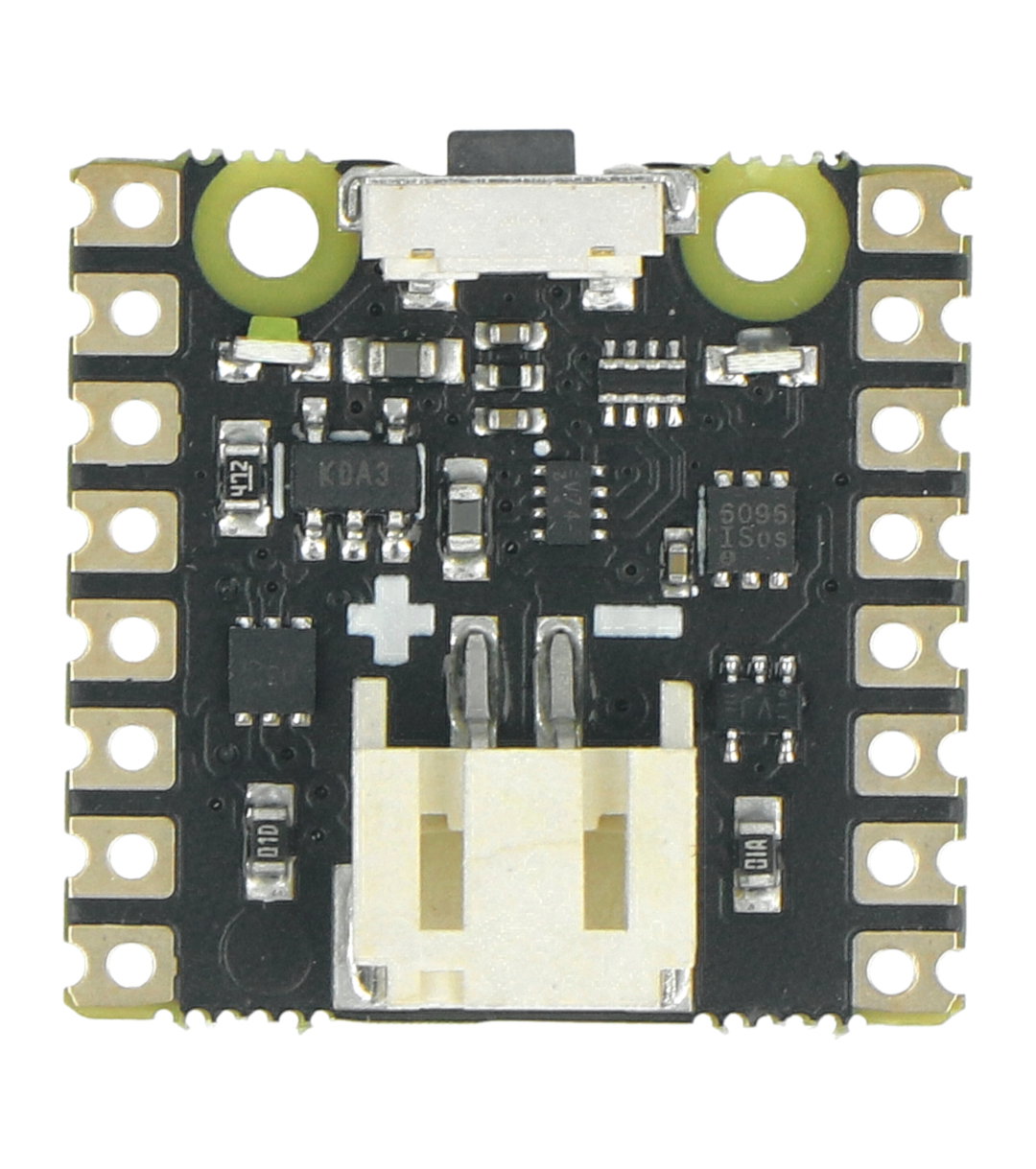

LiPo SHIM je vybaven funkčním tlačítkem, které umožňuje ruční zapnutí překrytí.

LiPo SHIM je vybaven funkčním tlačítkem, které umožňuje ruční zapnutí překrytí.

Programování LiPo SHIM

Výhodou překrytí PiMoroni je jeho univerzálnost programování. Může být použit s jakýmkoli systémem Pico a nevyžaduje žádnou instalaci softwaru. Výrobce poskytuje ukázkový programový kód, pomocí kterého můžete číst systémové napětí z Raspberry Pi Pico YSYS. Program také umožňuje odhadnout nabití baterie.

Technická specifikace překrytí

  • Kompatibilní s Raspberry Pi Pico
  • Typ: překrytí napájení
  • Potřebné další prvky: Li-Pol / Li-Ion baterie
  • Integrovaný nabíjecí čip: MCP73831
  • Nabíjecí proud: 215 mA
  • Systém ochrany baterie: XB6096I2S
  • Integrované tlačítko napájení
  • 2pólový konektor JST PH s polaritou vyznačenou na desce
  • LED indikující úroveň nabití a proces napájení
  • Deska vyžaduje pájení konektorů
  • Rozměry desky (s konektory): 21 x 21 x 7 mm

Na co si dát pozor při použití překrytí?

  • Krytku LiPo SHIM používejte pouze s bateriemi Li-Pol nebo Li-Ion.
  • Tlačítko napájení lze také použít jako tlačítko RESET. Stačí jej dvakrát stisknout, abyste odpojili a obnovili napájení. Podržením tlačítka BOOTSEL na Raspberry Pi Pico můžete navíc vstoupit do režimu bootloaderu, aniž byste museli připojovat a odpojovat kabely.
  • LiPo SHIM lze použít ve spojení s displejem Pico - nezapomeňte však, že konektory na spodní straně displeje mohou ztěžovat připojení překrytí. Doporučujeme delší konektory.
Příklad připojení LiPo SHIM s Raspberry Pi Pico a baterií.

Příklad připojení LiPo SHIM s Raspberry Pi Pico a baterií. Předmětem prodeje je překrytí LiPo SHIM - další prvky lze zakoupit samostatně v našem obchodě.

Šířka balení 8 cm
Výška balení 12 cm
Hloubka balení 0.5 cm
Váha balení 0.003 kg
