Popis produktu: Pico-UPS-A - bezdrátový modul UPS pro Raspberry Pi Pico - Waveshare 19694
Překrytí ve formě modulu UPS, který dodává energii z bezdrátového zdroje. Věnováno verzi Raspberry Pi Pico. Má prostor pro jeden článek 14500 Li-ion baterie, kterou je třeba zakoupit samostatně. Rozšíření se připojuje k Raspberry přes GPIO konektory, také pomocí sběrnice I2C pro komunikační účely.
Produkt je kompatibilní s Raspberry Pi Pico
Na webových stránkách výrobce se nachází stránka produktu Wiki s podrobnou uživatelskou příručkou, která vám pomůže začít s modulem.

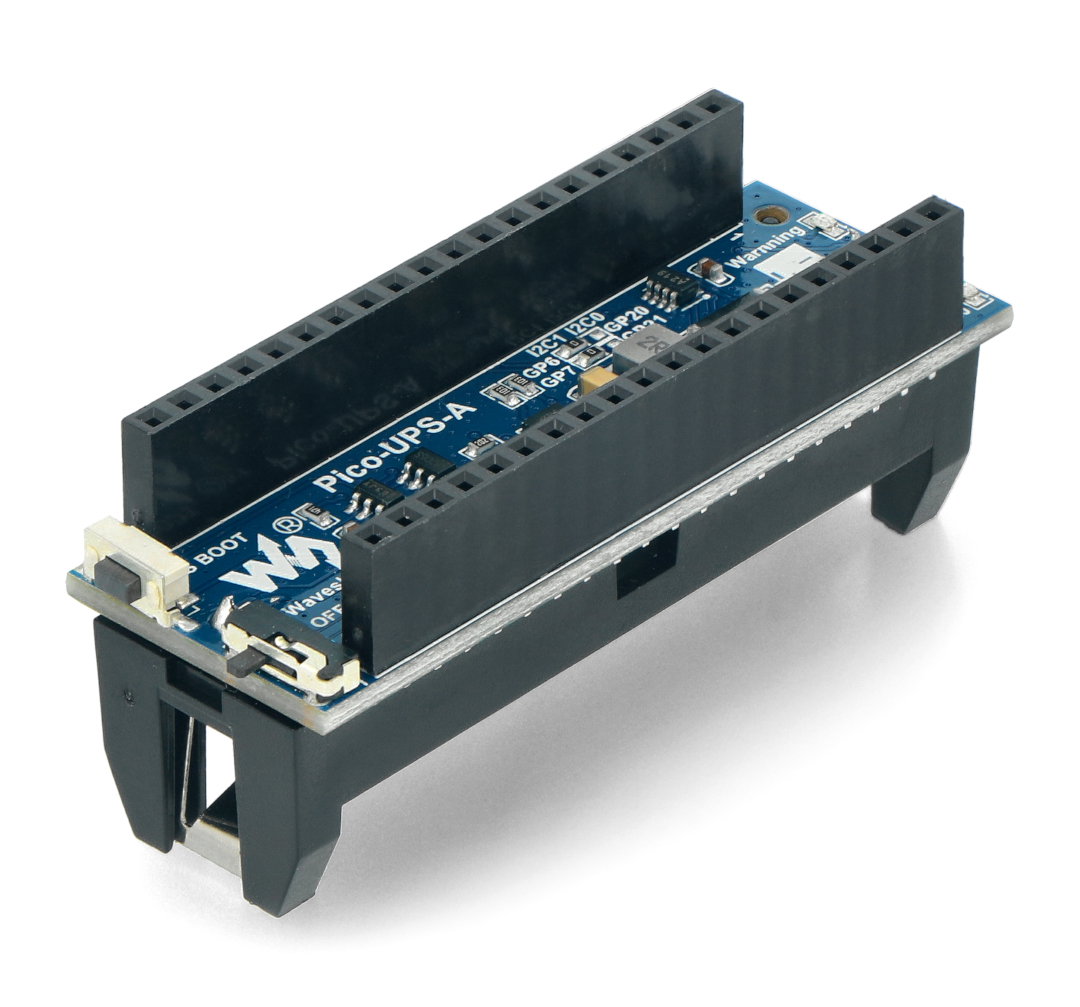

Bezdrátový napájecí modul UPS pro Raspberry Pi Pico.

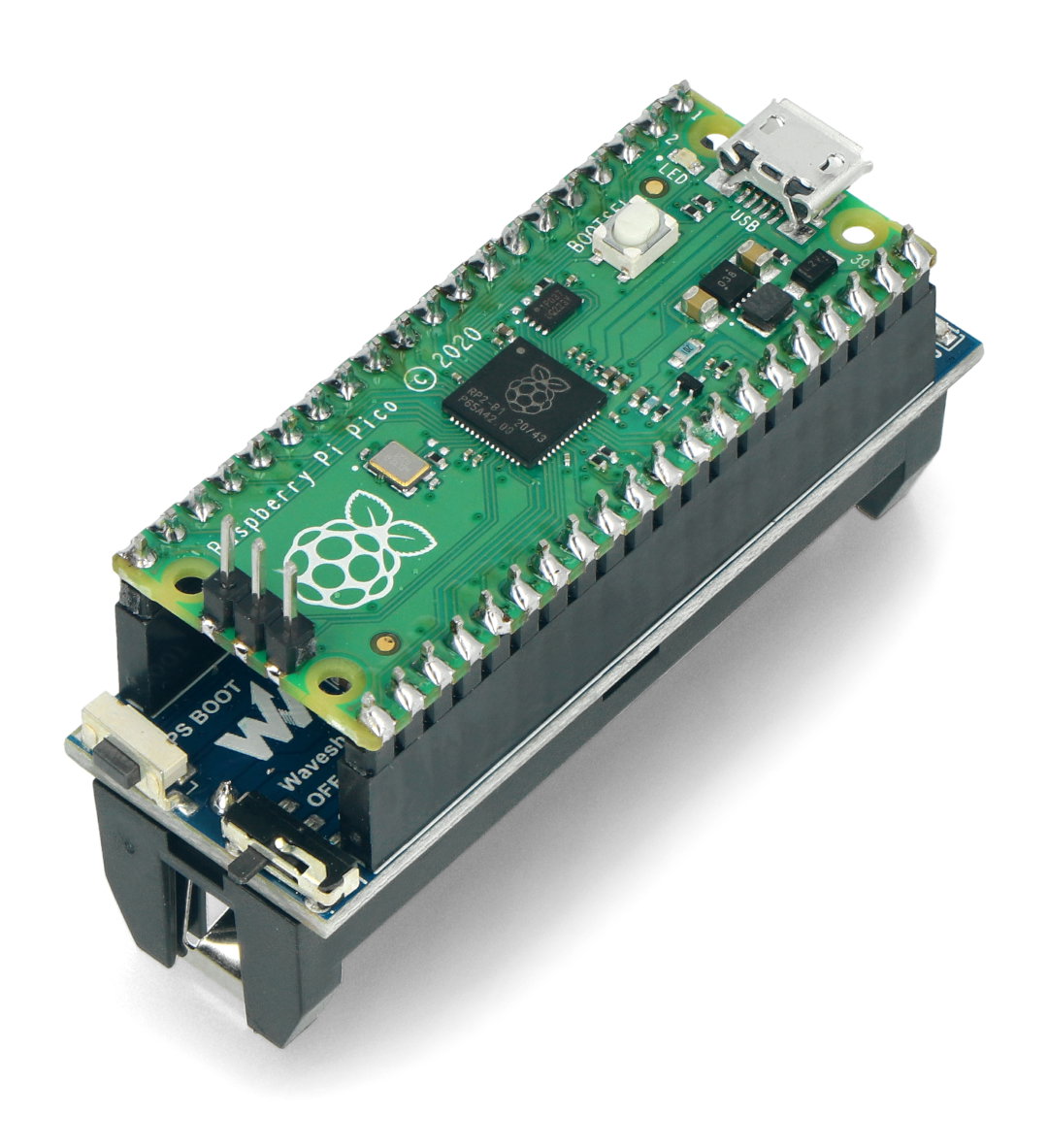

Způsob spojování prvků. Modul Raspberry Pi Pico není součástí sady, lze jej zakoupit samostatně v našem obchodě.
Zvláštní vlastnosti překrytí
- Věnováno verzi Raspberry Pi Pico
- Vybaveno monitorovacím systémem napětí a proudu
- Umožňuje vám sledovat provoz baterie přes sběrnici I2C a poskytovat údaje o napětí, proudu a úrovni nabití
- Poskytuje zařízení stabilní energii díky vestavěné funkci ekvalizačního nabíjení
- Vybaveno ochrannými obvody, jako je ochrana proti přebití a kritickému vybití, ochrana proti nadproudu, ochrana proti zkratu, ochrana proti zpětnému připojení článku
V naší nabídce najdete také další rozšíření pro Raspberry Pi Pico . Zveme vás, abyste se seznámili se sortimentem obchodu Botland.
Technická specifikace modulu UPS
- Typ: štít pro Raspberry Pi Pico
- Modul: bezdrátová UPS
- Nabíjecí napětí: 5V
- Komunikační rozhraní: sběrnice I2C
- Počet ohnišť: 1
- Typ baterie: Dobíjecí baterie Li-Ion 14500 (není součástí dodávky)
- Rozměry překrytí: 60 x 21 mm

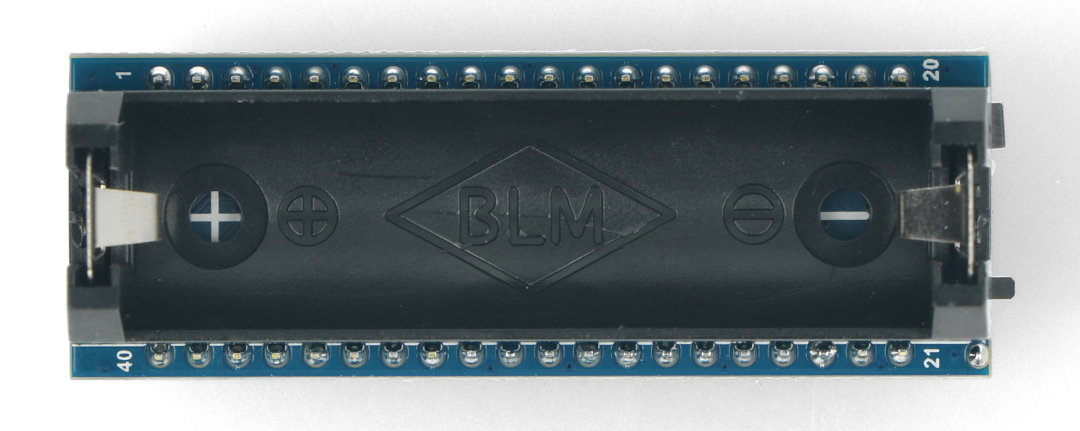

V krytu je místo pro jeden 14500 článků baterie.

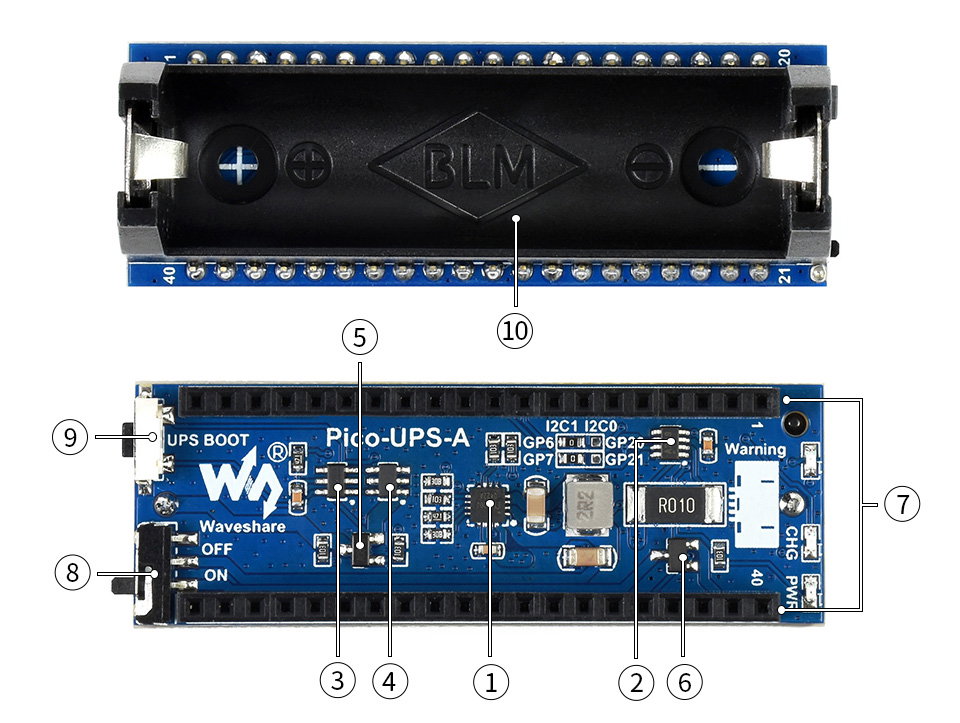

Uspořádání prvků.
Uspořádání prvků na překrytí pomocí Waveshare
- Systém nabíjení ETA6003
- Systém monitorování napětí / proudu INA219
- Systém bezpečnostní lithium-iontová baterie S8261
- Ochrana Li-ion baterie MOS FS8205
- Ochrana systému MOS reverzní AO3400
- Protiproudový obvod zabraňující MOS SI2305
- Konektory Rapsberry Pi Pico pro přímé připojení k Raspberry Pi Pico
- Vypínač
- Aktivační tlačítko, které aktivuje ochranný obvod při výměně baterie
- Držák baterie 14500
