IPS TFT displej 1,9'' 320x170px - SPI - ST7789 - Adafruit 5394
IPS TFT displej s úhlopříčkou 1,9" a rozlišením 320 x 170 px , vybavený řadičem ST7789. Vyznačuje se 16bitovou barevnou hloubkou a pozorovacími úhly až 80°. Vestavěný systém umožňuje komunikaci pomocí Rozhraní SPI přes příslušné pájecí piny, nebo konektor EYESPI na desce - 18pinová FPC páska s roztečí 0,5 mm. Použitý převodník logické úrovně a regulátor napětí umožňují použití displeje s napětím 3,3 V i 5 V.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: IPS TFT displej 1,9'' 320x170px - SPI - ST7789 - Adafruit 5394
IPS TFT displej s úhlopříčkou 1,9" a rozlišením 320 x 170 px , vybavený řadičem ST7789. Vyznačuje se 16bitovou barevnou hloubkou a pozorovacími úhly až 80°. Vestavěný systém umožňuje komunikaci pomocí Rozhraní SPI přes příslušné pájecí piny, nebo konektor EYESPI na desce - 18pinová FPC páska s roztečí 0,5 mm. Použitý převodník logické úrovně a regulátor napětí umožňují použití displeje s napětím 3,3 V i 5 V. Je zde také místo pro microSD kartu, kam lze uložit bitmapy připravené k zobrazení.
Displej je kompatibilní s Arduino a Raspberry Pi !
Pro usnadnění používání displeje výrobce připravil hotové knihovny Arduino a Circuit Python .

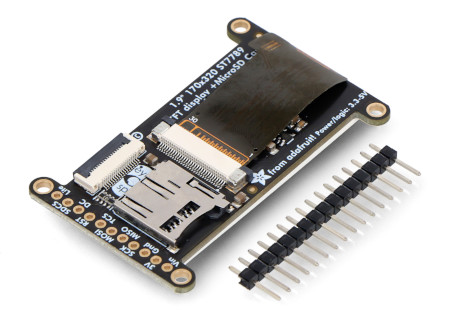

Prvky obsažené v sadě.
Botland je oficiálním distributorem elektroniky Adafruit. Spolehlivá americká řešení zahrnují senzory, řadiče, rozšíření pro Arduino, vzdělávací sady, chytrou budovu a širokou škálu příslušenství. V nabídce Botland najdete pouze originální produkty Adafruit.

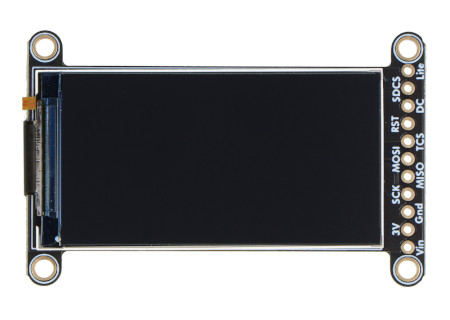

IPS TFT displej 1,9'' 320x170px - SPI - ST7789 - Adafruit 5394.
Pinouty modulu displeje
Modul je vybaven konektorem EYESPI, umožňujícím připojení k dalším zařízením přes vyhrazenou 18pinovou FPC pásku s roztečí 0,5 mm. Uživatel může využít i 11 pinů, na které lze připájet například zlatý proužek s roztečí 2,54 mm. Mezi dostupné výstupy patří:
- V+ / VIN - napájení modulu od 3V do 5V
- 3V / 3Vo - výstup z vestavěného regulátoru 3,3 V, účinnost 100 mA
- G / GND - společná zem systému
- CS/SCK - hodinový pin rozhraní SPI
- SI / MOSI - pin rozhraní SPI, slouží k příjmu dat z mikrokontroléru
- SO / MISO - Pin rozhraní SPI, slouží k přenosu dat z SD karty
- TC /TFTCS - Chip Select pin na TFT displeji
- RT / RST - Resetování TFT displeje
- DC - volba mezi odesíláním dat a příkazů přes rozhraní SPI
- CC/SDCD - Chip Vyberte pin karty micro SD
- BL / Lite - PWM vstup pro ovládání podsvícení displeje
Abyste zabránili odlupování podsvícení, použijte vrstvu skla nebo plastu, kterou lehce přitlačíte k displeji.
Další doporučení naleznete na stránkách výrobce .
Technické specifikace
- Typ displeje: TFT IPS
- Vestavěný ovladač: ST7789
- Úhlopříčka: 1,9"
- Rozlišení: 320 x 170 px
- Rozměry displeje: 46 x 25 mm
- Barevná hloubka: 16bit
- Komunikační rozhraní: SPI
- Napájecí napětí: do 3V až 5V
- Vestavěný převodník logické úrovně
- slot na microSD kartu
- Dostupné konektory:
- EYESPI: 18pinový FPC s roztečí 0,5 mm
- 11pin s roztečí 2,54 mm
- Čtyři montážní otvory o průměru 2,5 mm
- Rozměry: 57,2 x 36,6 x 5,2 mm
- Hmotnost: 9,6 g

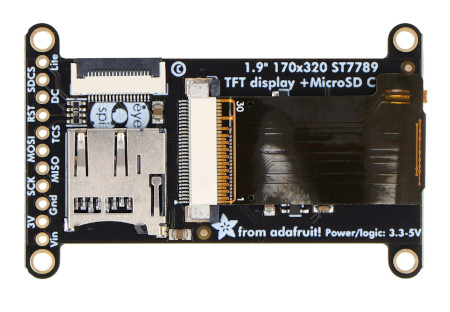

IPS TFT displej od Adafruit.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 1.9'' |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ne |
| Šířka | 9 cm |
| Výška | 4,5 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,012 kg |
