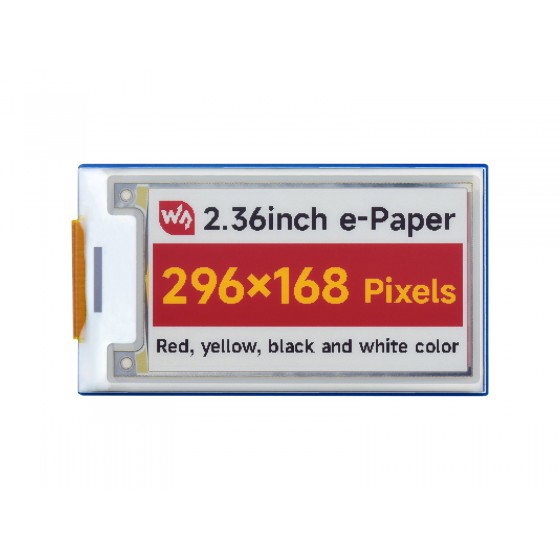

Popis produktu: Displej E-paper - 2,36'' 296 x 168 px - 4 barvy - SPI - Waveshare 23151
Displejelektronického papíru Waveshare používaný ve čtečkách elektronických knih a elektronických časopisech. Úhlopříčka obrazovky je 2,36 " a její rozlišení je 296 x 168 px . Displej zobrazuje obraz ve čtyřech barvách : červená, žlutá, černá a bílá. Ke komunikaci využívá rozhraní SPI a spolupracuje s deskami jako Raspberry Pi, Jetson Nano, Arduino, STM32 atd.
Produkt kompatibilní s Raspberry Pi a Arduino!
Výrobce poskytuje wiki stránku produktu , která usnadňuje zahájení práce s displejem – podívejte se na to!

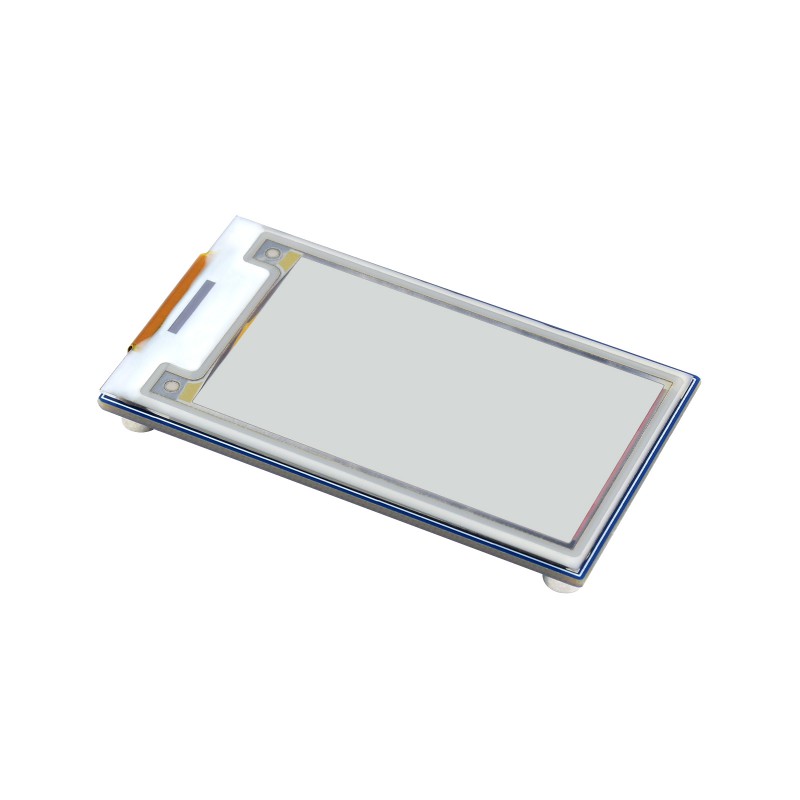

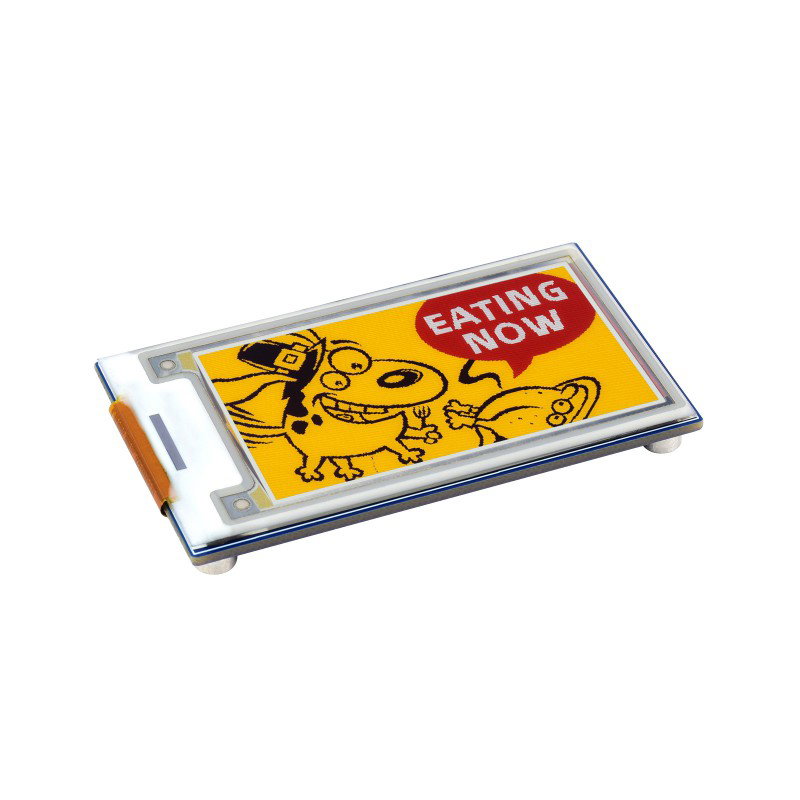

Displej e-papíru - 2,36'' 296 x 168 px - 4 barvy - SPI - Waveshare 23151.
technologie e-papíru.
Co je zobrazení „e ink e paper“?
Displej s elektronickým papírem, známý také jako displej s elektronickým papírem, využívá k prezentaci dat technologii elektroforetické mikrokapsle. To znamená, že napodobuje vzhled standardního inkoustu na tradičním papíru. Tento typ technologie je extrémně uživatelsky přívětivý – obrazovky nevyzařují modrou záři, jsou pasivně reflexní a poskytují široký pozorovací úhel. Všechny tyto vlastnosti znamenají, že se náš zrak při používání tolik neunaví a čtení je ještě příjemnější než dříve.
Hlavní vlastnosti obrazovky e-papíru
- Žádné podsvícení, zobrazuje poslední obsah na dlouhou dobu, i když je odpojeno napájení
- Velmi nízká spotřeba energie, energie potřebná pouze k obnovení obrazu
- Rozhraní SPI, kompatibilní s Arduino , Raspberry Pi , STM32 , Jetson Nano atd.
- Vestavěný regulátor napětí kompatibilní s deskami 3,3V/5V
Doporučené použití
Displeje E-paper se vyznačují velmi nízkou spotřebou energie, díky čemuž jsou ideální pro:
- Zobrazujte štítky a ceny v supermarketech
- Prezentace uživatelských dat na konferencích
- Reprezentovat popisy nemocí a diagramy pacientů v nemocnicích
E-papírové obrazovky se vyznačují velmi nízkou spotřebou energie.
Vedení štítu.
Popis pinu
- VCC - napájecí napětí 3,3V / 5V
- GND - systémové uzemnění
- Linka DIN - MOSI sběrnice SPI
- CLK - SCK linka sběrnice SPI
- CS - Výběr čipu SPI (aktivováno nízkým stavem)
- DC - kolík pro výběr dat / příkazů (vysoký stav pro data, nízký stav pro příkazy)
- RST - reset, aktivován nízkým stavem
- BUSY - výstupní pin obsazeného stavu, aktivovaný vysokým stavem
specifikace displeje e-papíru
- Typ: e-papír, pasivně reflexní
- Napájecí napětí: 3,3 V nebo 5 V
- Rozhraní: SPI
- Barva displeje: červená, žlutá, černá a bílá
- Úhlopříčka: 2,36''
- Rozlišení: 296 x 168 pixelů
- Stupně šedi: 2
- Doba úplného obnovení: 12 sekund
- Obnovovací spotřeba energie: méně než 57 mW
- Spotřeba proudu v pohotovostním režimu: méně než 0,01 uA
- Pozorovací úhel: přes 170°
- Rozměry pixelů: 0,176 x 0,176 mm
- Rozměry modulu: 69,5 x 39,5 mm
- Rozměry displeje: 52,096 x 29,568 mm
Obsah sady
- Displej e-papíru – 2,36'' 296 x 168 px – 4 barvy – SPI
- 8pinový propojovací kabel, 20 cm dlouhý
