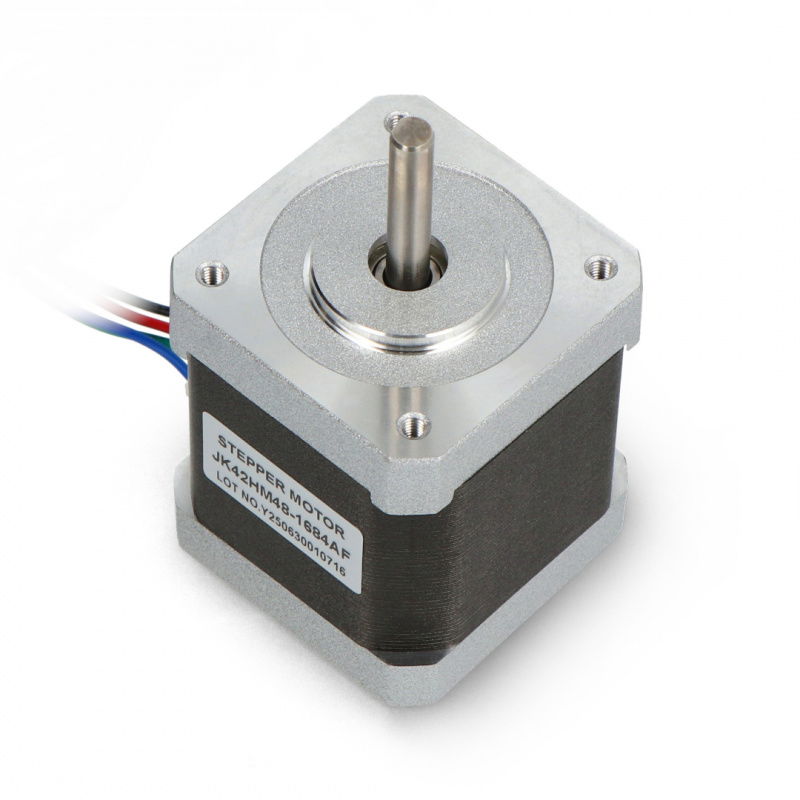

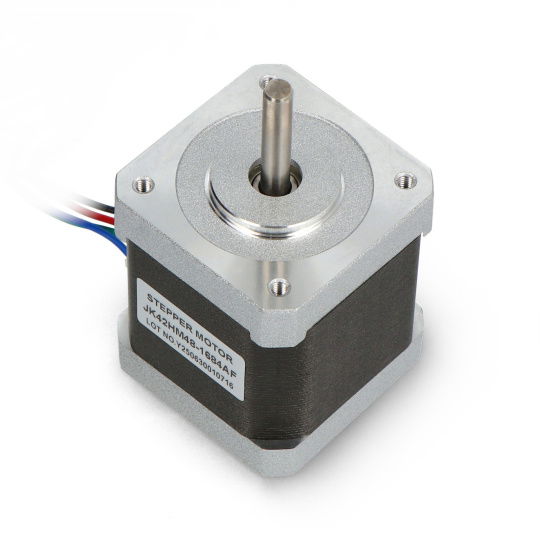

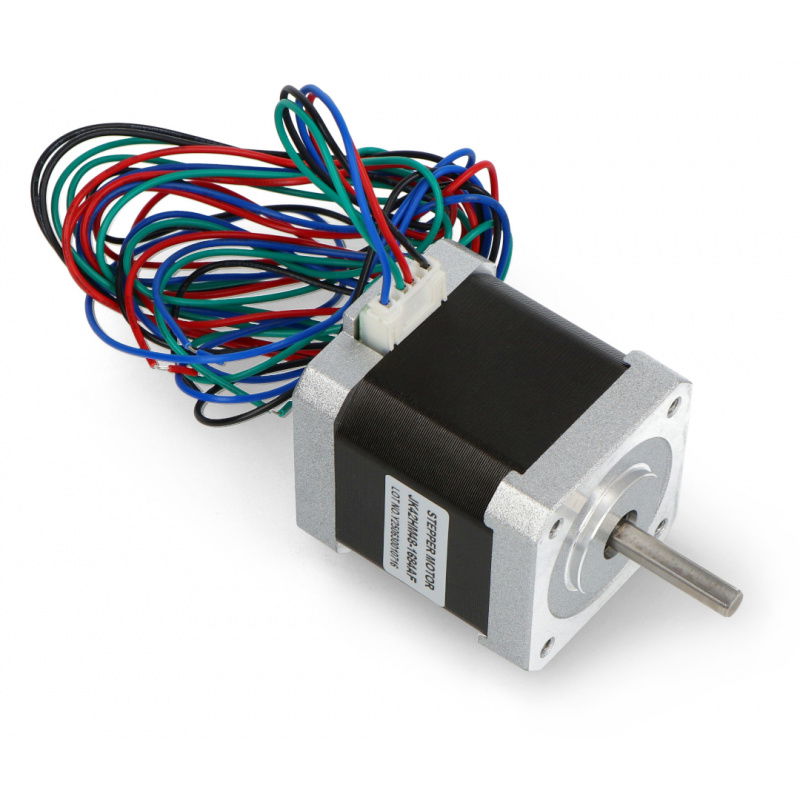

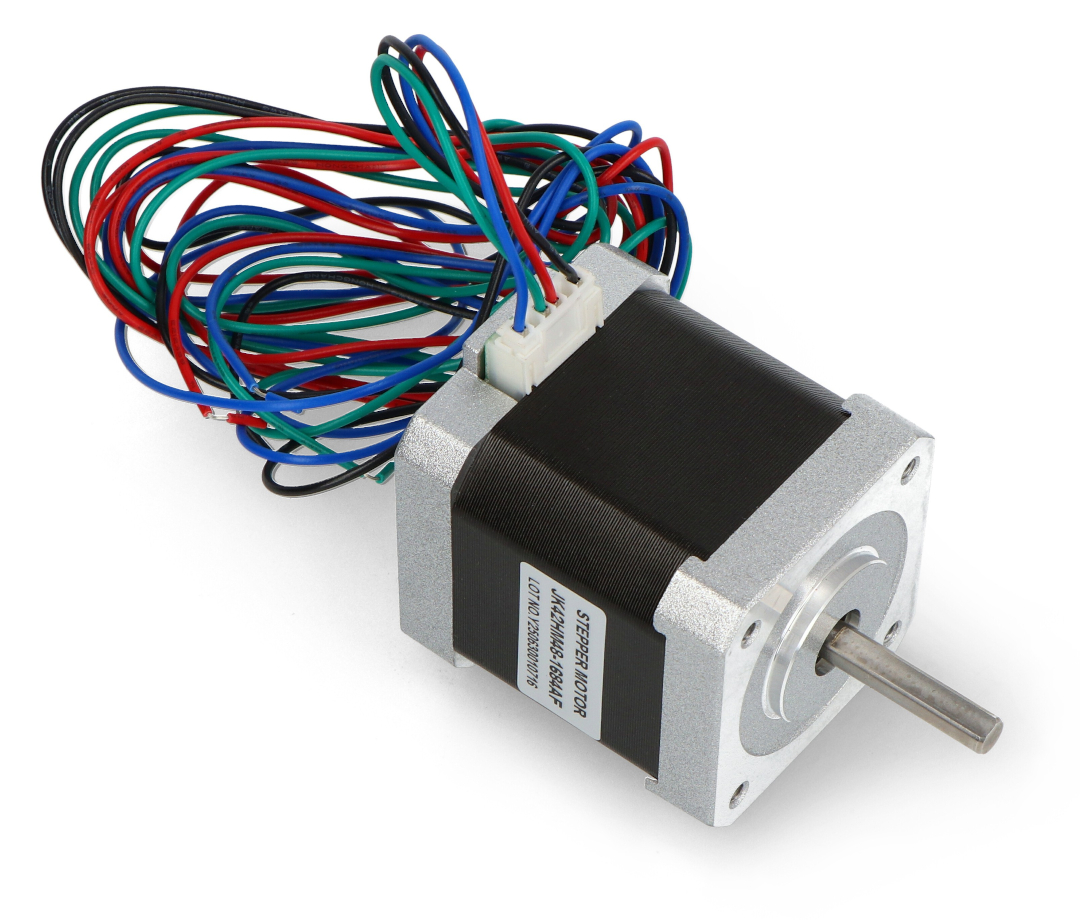

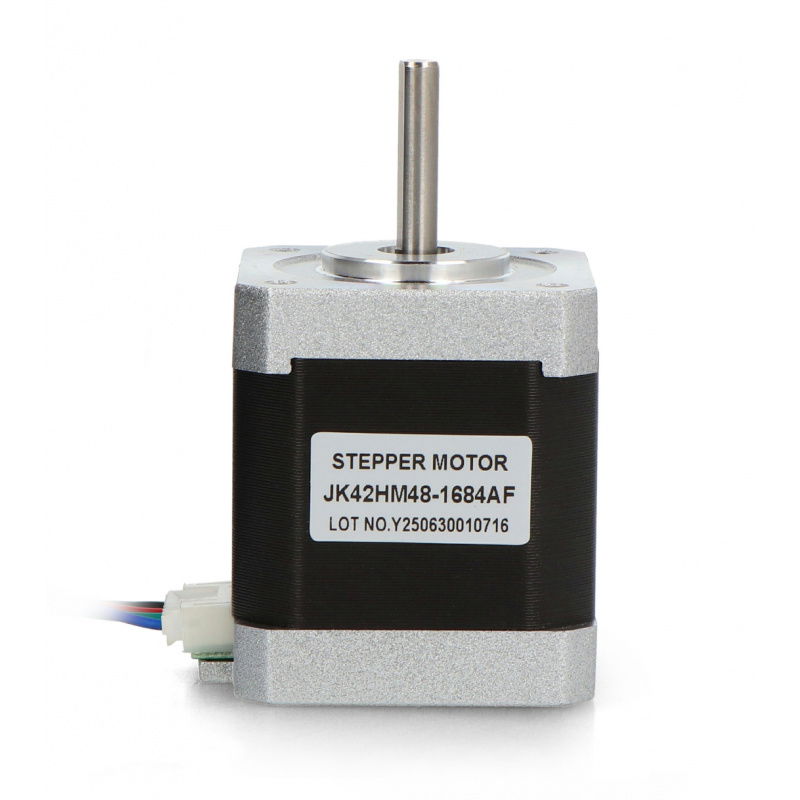

Popis produktu: Krokový motor JK42HM48-1684AF 400 kroků/ot. 3,0 V / 1,68 A / 0,43 Nm
Tento bipolární, čtyřvodičový krokový motor má rozlišení 400 kroků na otáčku (0,9 stupně). Pracuje s napětím 3,0 V a odebírá 1680 mA na cívku. Jeho točivý moment je 4,4 kgf cm (0,43 Nm). Rozměry jsou 42 x 42 x 48 mm.
Příslušenství
Náš obchod nabízí také příslušenství, které usnadňuje provoz krokových motorů:
- 5mm montážní náboj - umožňuje montáž mechanických součástí na hřídel motoru
- Řídicí jednotka krokového motoru – snadno použitelné, kompaktní moduly, které umožňují ovládat směr, rychlost a rozlišení. Připravili jsme také návod k připojení různých typů krokových motorů.
Krokový motor JK42HM48-1684AF 400 kroků/ot. 3,0 V / 1,68 A / 0,43 Nm.
Specifikace krokového motoru JK42HM48-1684AF
- Rozlišení: 400 kroků/ot. (0,9°)
- Jmenovité napětí: 3,0 V
- Spotřeba proudu na cívku: 1,68 A
- Odpor cívky 1,65 Ω
- Indukčnost vinutí: 4,1 mH
- Přídržný moment 4,4 kg*cm (0,43 Nm)
- Rozložení pinů: bipolární (čtyři vodiče)
- Průměr hřídele: 5 mm (hřídel D)
- Hmotnost: 350 g
- Standard: NEMA 17
- Rozměry: 42 x 42 x 48 mm (bez hřídele)
- Technické výkresy a podrobné údaje jsou k dispozici v dokumentaci .
Použití krokových motorů:
- Tiskárny
- CNC zařízení
- 3D tiskárny
- Laserová zařízení
- Manipulátoři
