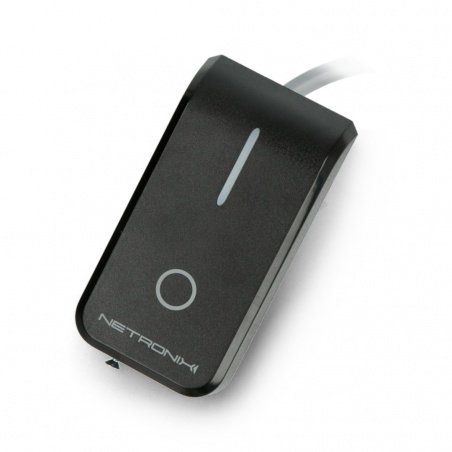

Popis produktu: Nástěnná RFID čtečka MW-R7B - 13,56 MHz - černá
Čtečka karet i RFID transpondéry určené pro montáž na zeď. Pracuje na frekvenci 13,56 MHz. Je kompatibilní s následujícími standardy: MIFARE Classic, MIFARE Plus, MIFARE Ultralight C, MIFARE DESFire, ICODE SLI a iClass. Čtečka má 3 piny GPIO. Je také vybaven dotykovým tlačítkem a vestavěnou signalizační diodou. Verze v černém pouzdře.
Čtečka RFID MW-R7B - 13,56 MHz - černá .
Sada obsahuje montážní kolíky .
Specifikace čtečky RFID MW-R7
- Napájecí napětí: 8 V až 15 V
- Maximální napájecí proud: 120 mA
- Průměrná spotřeba proudu: 25 mA
- Jmenovitá RF frekvence: 13,56 MHz
- Podporované standardy: MIFARE Classic, MIFARE Plus, MIFARE Ultralight C, MIFARE DESFire, ICODE SLI, iClass
- Podporovaná komunikační rozhraní: RS232, RS485, 1-Wire, Wiegand a CAN 2.0B
- Provoz s protokoly Netronix a Modbus-RTU v režimu rozhraní RS232 / RS485
- Počet pinů GPIO: 3
- Čtecí vzdálenost karet a transpondérů: až 8 cm
- Třída těsnosti: IP54
- Typ předního tlačítka: kapacitní
- Integrovaný bzučák, anténa, RGB LED
- Rozměry: 83 x 44 x 14 mm
Popis pinout
Čtečka má osm kolíků ve formě vodičů s odstraněnou izolací, umístěných na zadní straně krytu. Jednotlivá připojení jsou popsána níže.
| Popis pinů čtečky MW-R7B | |||
|---|---|---|---|
| Barva drátu | název | Funkce | |
| Červené | VCC | Napájení | |
| Modrý | GND | Hmotnost | |
| Bílý | Antikolizní | Výstup pro připojení čteček pracujících blízko sebe | |
| Hnědý | PinOUT | Výstup libovolného cíle | |
| Zelená | PinINTERFACE1 | Sériové rozhraní: RS232_TX, RS485_B, CAN_H, Wiegand0, 1WIRE | |
| Žlutá | PinINTERFACE2 | Sériové rozhraní: RS232_RX, RS485_A, CAN_L, Wiegand1 | |
| Šedá | PinIN0 | Vstup do jakéhokoli cíle | |
| Růžový | PinIN1 | Vstup do jakéhokoli cíle | |
