Popis produktu: Waveshare Serial Expansion HAT - I2C, UART, GPIO - štít pro Raspberry Pi

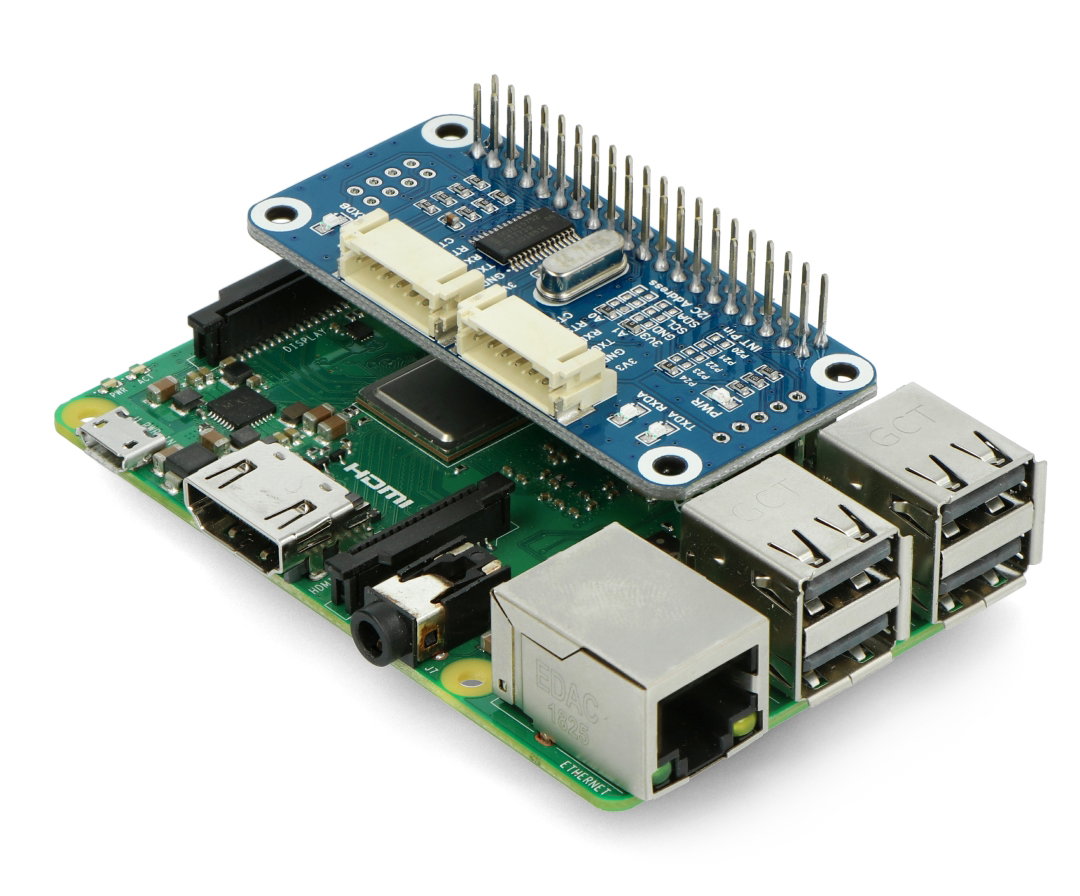

Štít se systémem SC16IS752 rozšiřující minipočítač Raspberry Pi o další dva komunikační kanály UART a porty GPIO naprogramované přes I2C.
Hlavní rysy
- Kompatibilní s Raspberry Pi Zero / Zero W / Zero WH / 3B + / 3B / 2B
- Čip SC16IS752 se rozšiřuje o 2 kanály UART a 8 programovatelných portů GPIO I2C
- Možnost rozšíření až na 16 modulů nastavením adresovaných propojek, což umožňuje rozšíření o 32 UART kanálů
- Stavové LED pro každý kanál UART
- Vyhrazené ovládací kolíky I2C pro připojení dalších desek
Předmětem prodeje je štít, minipočítač Raspberry Pi lze zakoupit samostatně.
Sériové rozšíření HAT - Waveshare 15667.
Specifikace rozšíření WATH Serial Expansion HAT
- Pracovní napětí: 3,3 V
- Čip : SC16IS752
- Komunikace: I2C
- Rozměry: 65 x 30 mm
- Rozměry montážních otvorů: 3 mm
Sada obsahuje
- Sériové rozšíření HAT
- Propojovací kabely
- Šrouby a rozpěrky
I2C - asynchronní protokol pro přenos dat
I2C (Inter-Integrated Circuit) je komunikační protokol, který pracuje na principu asynchronního přenosu dat mezi digitálními obvody. Stejně jako rozhraní SPI je i I2C navržen pro komunikaci na velmi krátkou vzdálenost. Stejně jako ostatní běžná sériová rozhraní s asynchronní komunikací (např. RS-232 a UART) používá I2C pro výměnu dat dva vodiče - první je vyhrazen pro datovou linku a druhý pro hodinovou linku.
UART - obousměrný přenos
Sériový rozšiřující HAT modul zvládne také komunikaci UART. Na rozdíl od I2C umožňuje rozhraní UART (Universal Asynchronous Receiver Transmitter) implementaci obousměrného přenosu dat (full duplex). Protokol UART odesílá data přes linku Tx a přijímá data přes linku Rx. Rozhraní UART je plně kompatibilní se standardem TTL, ve kterém je úroveň napětí pro vysoký stav v rozsahu od 3 V do 5 V.
