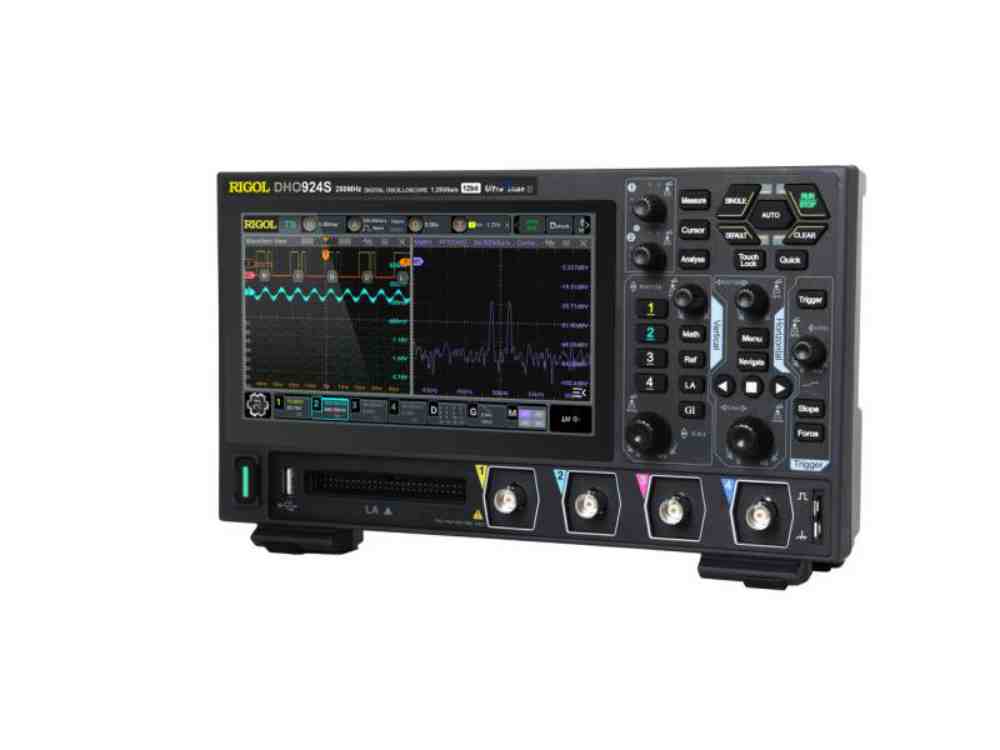

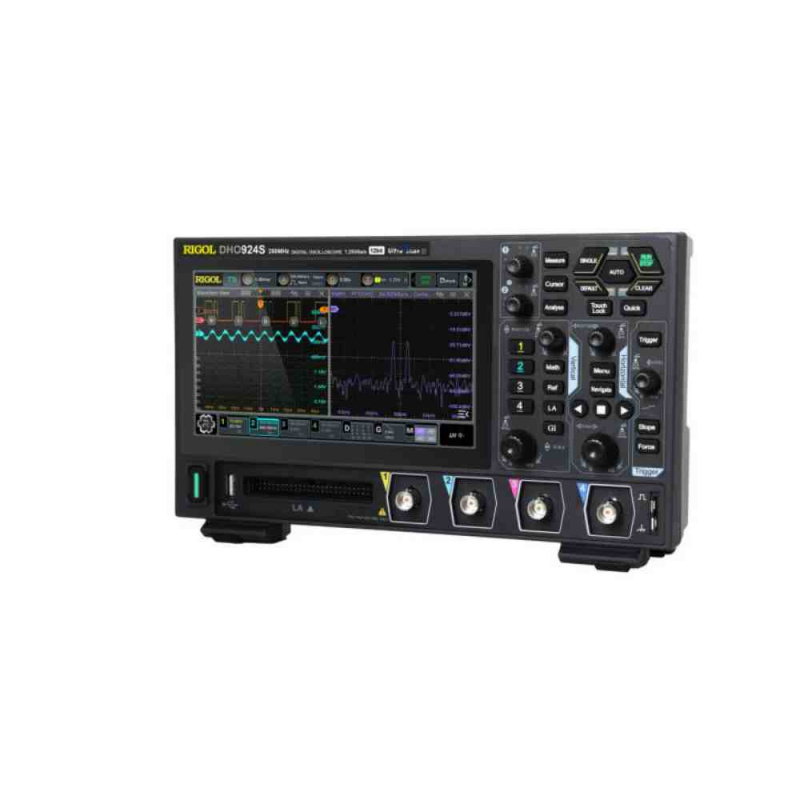

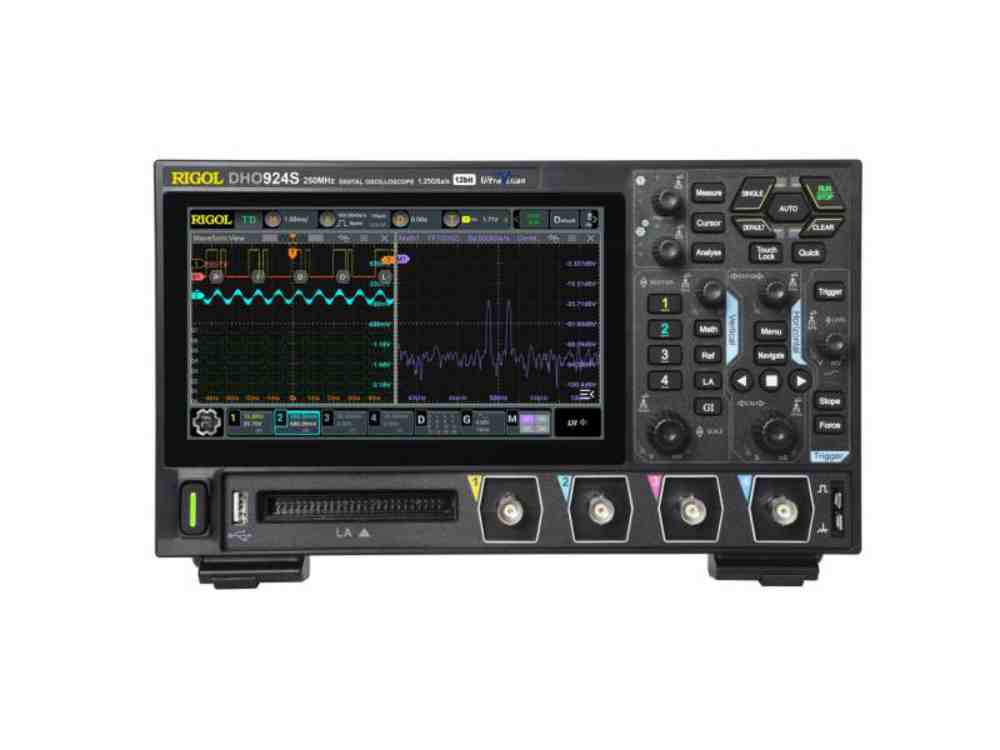

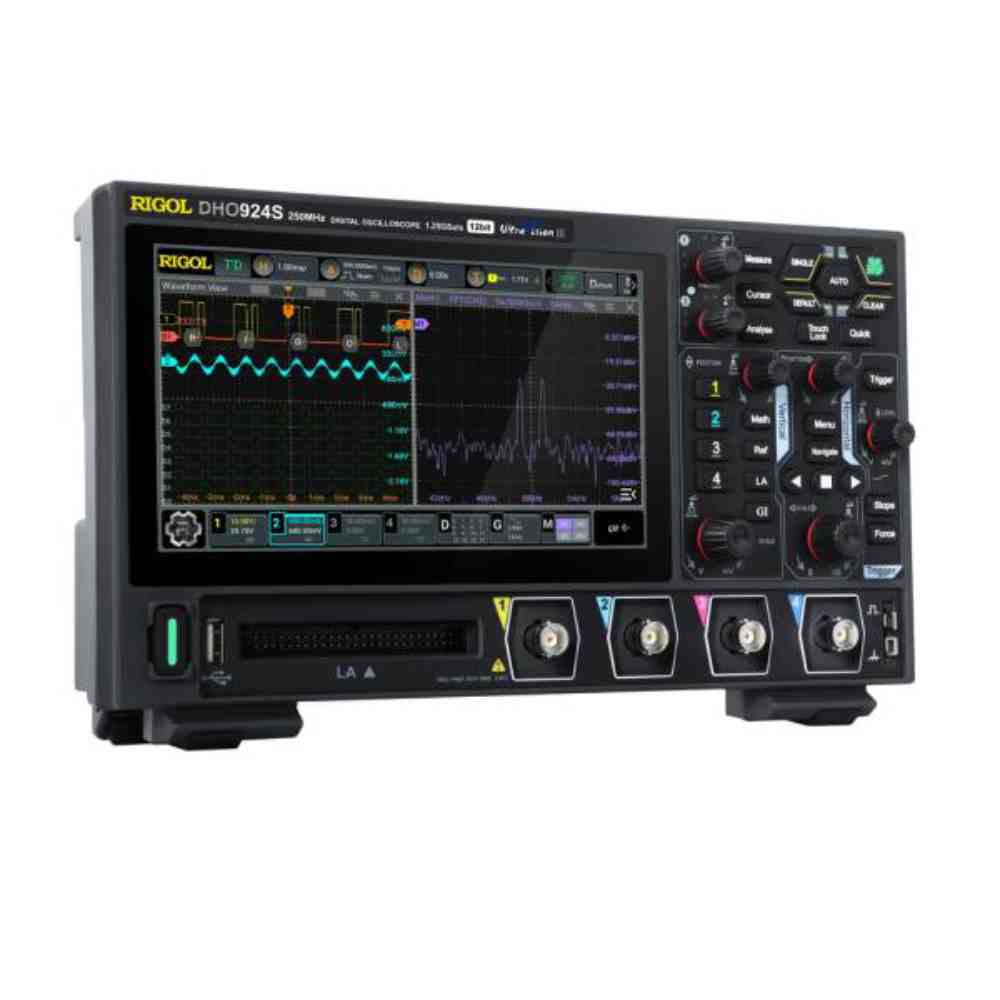

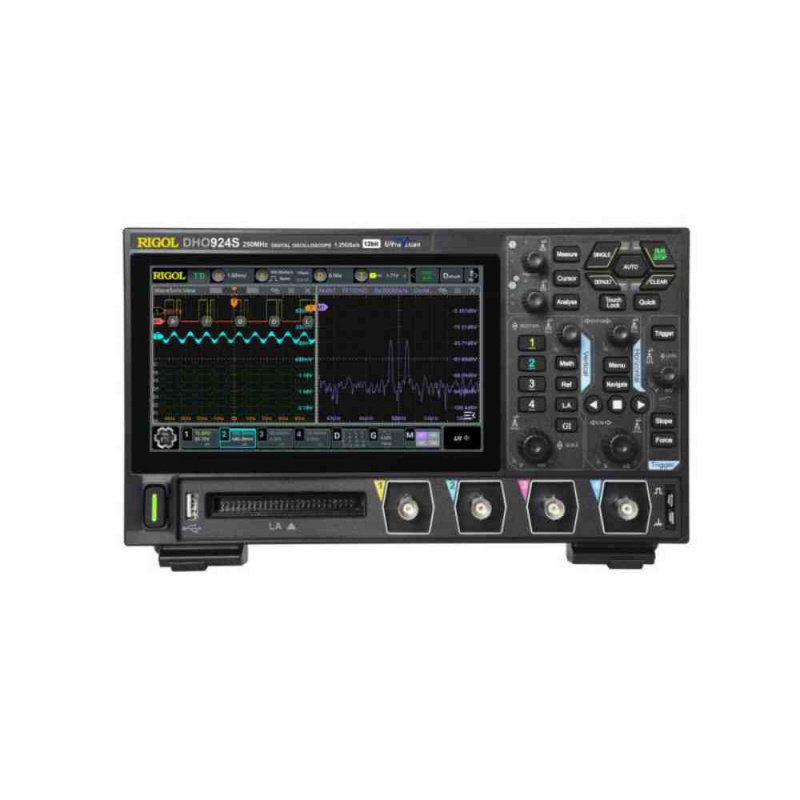

Popis produktu: Digitální osciloskop RIGOL DHO924S - 4 kanály, 250 MHz, 1,25 Gsa/s, 12 bitů, AWG 25 MHz
Osciloskop Rigol DHO924S řady DHO900 je moderní měřicí zařízení určené pro laboratoře, opravny elektroniky , výzkumná a vývojová oddělení, technické vzdělávání a testování vestavěných systémů. Jeho 12bitové vertikální rozlišení s 4096 kvantizačními úrovněmi umožňuje pohodlnější pozorování malých signálů a jemných změn tvaru vlny než tradiční 8bitové osciloskopy. Jeho šířka pásma 250 MHz, 4 analogové kanály a vzorkovací frekvence až 1,25 Gsa/s poskytují rozsáhlé diagnostické možnosti pro každodenní práci s elektronikou.
Model DHO924S má vestavěný 1kanálový generátor funkcí AWG 25 MHz , funkci analýzy Bodeova grafu, dekódování populárních sériových sběrnic a 16 digitálních kanálů dostupných po použití logické sondy PLA2216 . 7" dotyková obrazovka s rozlišením 1024 x 600 px , menu v polštině, rozhraní USB, LAN a HDMI a možnost napájení přes port USB typu C zvyšují pohodlí práce jak u stolu, tak v terénu.
Digitální osciloskop RIGOL DHO924S - 4 kanály, 250 MHz, 1,25 Gsa/s, 12 bitů, AWG 25 MHz. Osciloskop Rigol DHO924S z řady DHO900 je moderní měřicí zařízení určené pro laboratoře, elektronické služby, výzkumná a vývojová oddělení, technické vzdělávání a testování vestavěných systémů.Speciální funkce
- 12bitové vertikální rozlišení: 4096 úrovní kvantizace usnadňuje analýzu malých signálů a přesnější pozorování detailů průběhu
- Šířka pásma 250 MHz: osciloskop umožňuje analyzovat vysokorychlostní analogové signály v servisních, vzdělávacích a konstrukčních aplikacích
- 4 analogové kanály: možnost současného pozorování několika měřicích bodů v testovaném systému
- Vzorkování až 1,25 Gsa/s: Vysoká vzorkovací frekvence podporuje přesnější zachycení průběhu
- Paměť až 50 Mbps: vysoká hloubka paměti umožňuje zaznamenávat delší fragmenty signálu s velkými detaily
- Generátor AWG 25 MHz: Vestavěný 1kanálový generátor průběhů usnadňuje testování obvodů bez dalšího vybavení
- Dekódování sběrnice: Podpora RS232/UART, I2C, SPI, CAN a LIN zrychluje analýzu digitální komunikace
- 16 digitálních kanálů: možnost analýzy digitálních signálů po zakoupení logické sondy PLA2216
- Rychlé snímání: až 1 000 000 wfms/s v režimu UltraAcquire
- 7" dotyková obrazovka: kapacitní obrazovka s rozlišením 1024 x 600 px zajišťuje pohodlné ovládání a jasné zobrazení průběhů
- Polské menu: snadnější ovládání pro vzdělávací, servisní a laboratorní uživatele
- Komunikační rozhraní : USB Device, USB Host, LAN a HDMI standardně
- Napájení přes USB typu C: umožňuje napájet zařízení z kompatibilního zdroje nebo powerbanky
Praktické aplikace
RIGOL DHO924S je vhodný pro diagnostiku elektronických obvodů, analýzu analogových a digitálních signálů, servis zařízení, návrh vestavěných obvodů a testování komunikačních systémů. Díky dekódování sběrnice a schopnosti pracovat s logickou sondou je zařízení vhodné pro analýzu mikrokontrolérů, komunikačních rozhraní, řídicí systémy a automatizační systémy.

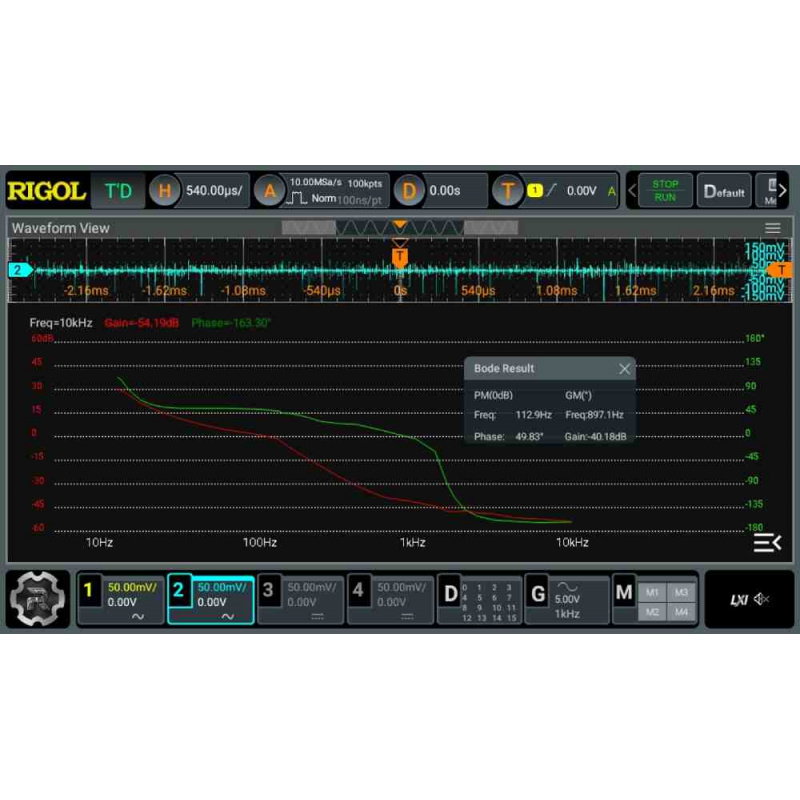

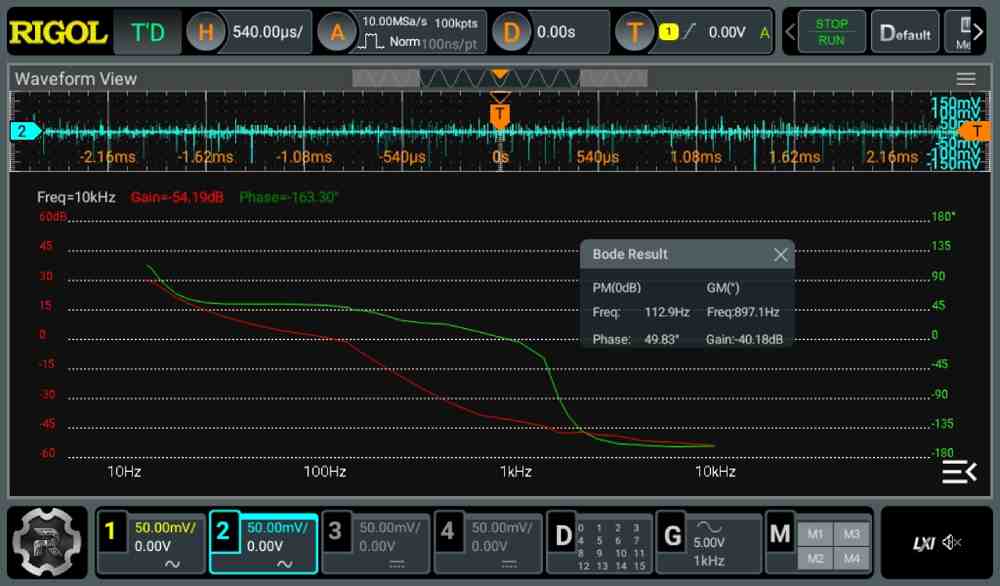

Osciloskop je také dobrou volbou pro učebny, akademické laboratoře a výzkumná a vývojová oddělení. Vestavěný generátor AWG, Bodeho analýza, histogram, vyhledávání tvarů vln a pokročilé funkce spouštění vám umožňují používat jedno kompaktní zařízení pro různé měřicí úlohy.
DHO924S má vestavěný 1kanálový generátor funkcí AWG 25 MHz, analýzu Bodeova grafu, dekódování populárních sériových sběrnic a 16 digitálních kanálů dostupných pomocí logické sondy PLA2216.
7" dotyková obrazovka s rozlišením 1024 x 600 px, menu v polštině, rozhraní USB, LAN a HDMI a možnost napájení přes port USB typu C zvyšují pohodlí práce jak u stolu, tak i v terénu.Technické specifikace
- Model: DHO924S
- Řada: DHO900
- Typ zařízení: digitální osciloskop
- Vertikální rozlišení: 12 bitů
- Počet analogových kanálů: 4
- Analogová šířka pásma: 250 MHz
- Maximální vzorkovací frekvence: 1,25 Gsa/s pro jeden kanál
- Vzorkovací frekvence pro dva kanály: 625 MSa/s
- Vzorkovací frekvence pro všechny kanály: 312,5 MSa/s
- Maximální hloubka paměti: 50 Mpts pro jeden kanál
- Paměť pro dva kanály: 25 Mpts
- Paměť pro všechny kanály: 10 Mpts
- Generátor AWG: 1kanálový, 25 MHz
- Digitální kanály: 16, vyžaduje logickou sondu PLA2216
- Rozsah vertikální citlivosti: 200 µV/dílek až 10 V/dílek
- Maximální rychlost snímání: 1 000 000 wfms/s v režimu UltraAcquire
- Rychlost vektorového snímání: 30 000 wfms/s
- Displej: 7" kapacitní dotykový displej
- Rozlišení obrazovky: 1024 x 600 px
- Hodnocení intenzity: 256 úrovní
- Dekódování sběrnice: RS232/UART, I2C, SPI, CAN, LIN
- Další funkce: analýza Bodeova grafu, histogram, analýza digitálního signálu, vyhledávání a navigace v průběhu
- Rozhraní: USB zařízení, USB hostitel, LAN, HDMI
- Napájení: port USB typu C
- Menu: Polský jazyk
- Rozměry: 265,35 × 161,75 × 77,38 mm
- Hmotnost: 1,78 kg
Obsah sady
- Osciloskop RIGOL DHO924S - 1 ks
- Napájecí zdroj - 1 ks
- Kabel s banánkovou zástrčkou pro uzemnění - 1 ks
- PVP2350 Pasivní sonda 350 MHz - 4 ks
