Popis produktu: Seeed Xiao ESP32-C5 - WiFi / Bluetooth / ZigBee / Thread / Matter - Seeedstudio 100010048

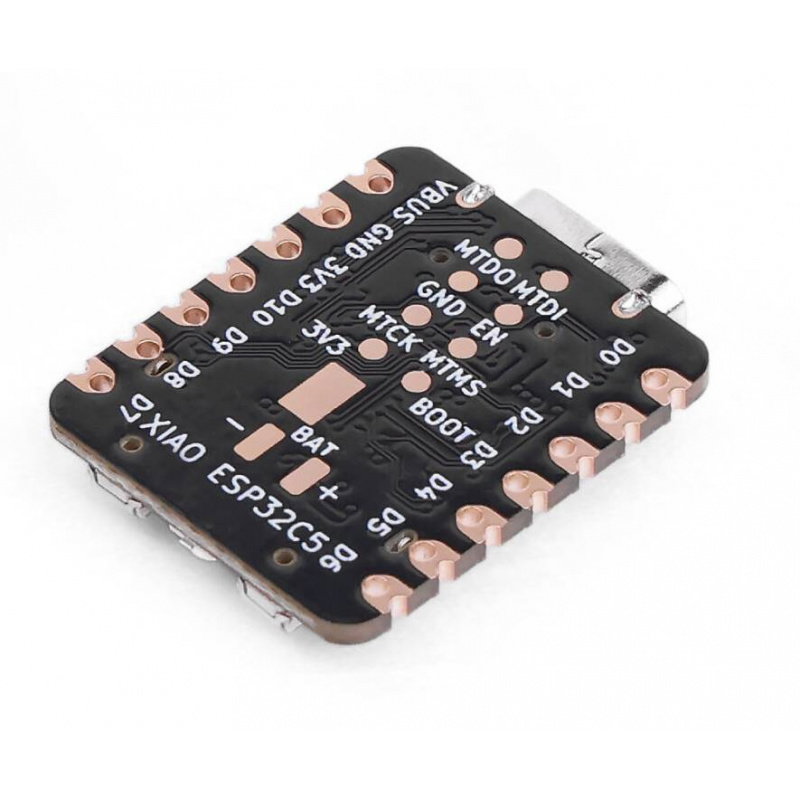

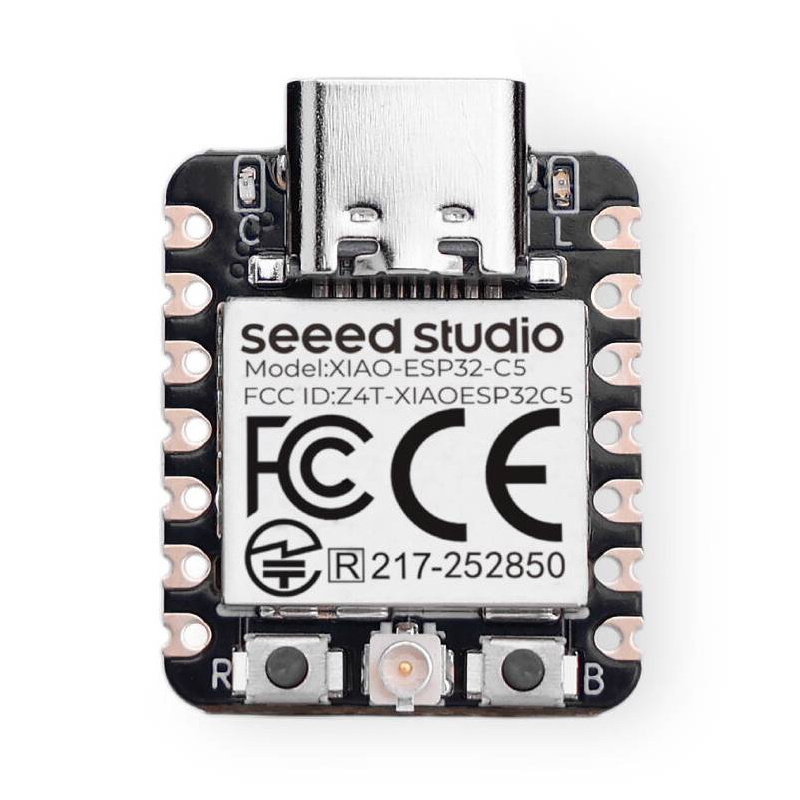

Seeedstudio Xiao ESP32-C5 je malá vývojová deska o rozměrech pouhých 21 x 17,8 mm , založená na čipu ESP32 -C5HR8 od společnosti Espressif. Mikrokontrolér využívá výkonné 32bitové jádro RISC-V s frekvencí až 240 MHz a další energeticky úsporné jádro LP pracující s frekvencí až 48 MHz. Modul podporuje dvoupásmové WiFi 6, Bluetooth 5 LE a standard IEEE 802.15.4 , což umožňuje vytvářet zařízení kompatibilní s Matter, ZigBee, Thread, HomeKit a MQTT . Deska dále obsahuje 8 MB flash paměti, 8 MB PSRAM , obvod pro nabíjení Li-Ion/Li-Pol baterie, konektor antény U.FL a bohatou sadu komunikačních rozhraní. Díky klasickému formátu řady Xiao lze modul snadno integrovat se stávajícími rozšiřujícími deskami a vašimi vlastními projekty.

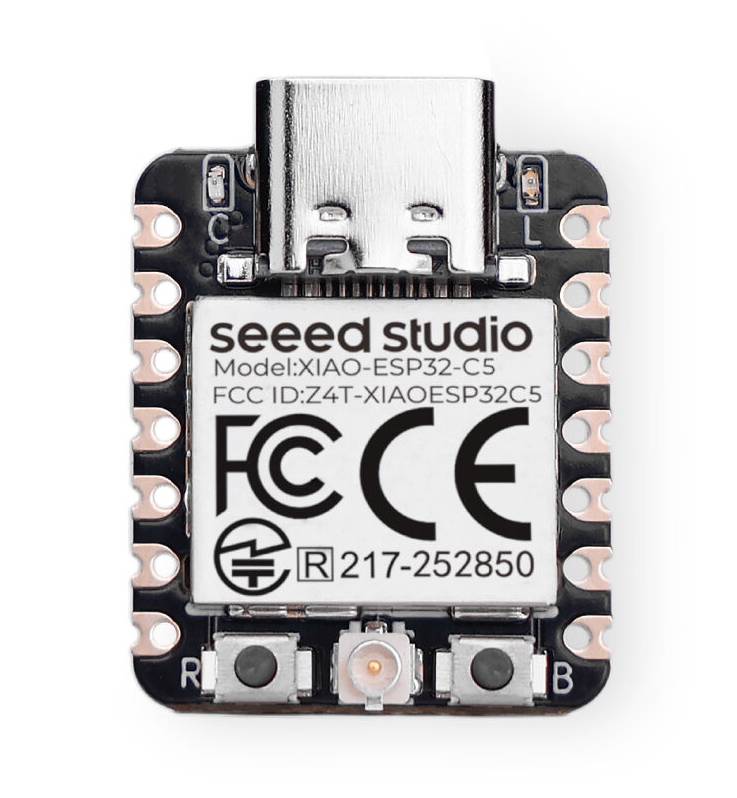

Seeed Xiao ESP32-C5 - WiFi / Bluetooth / ZigBee / Vlákno / Hmota - Seeedstudio 100010048.

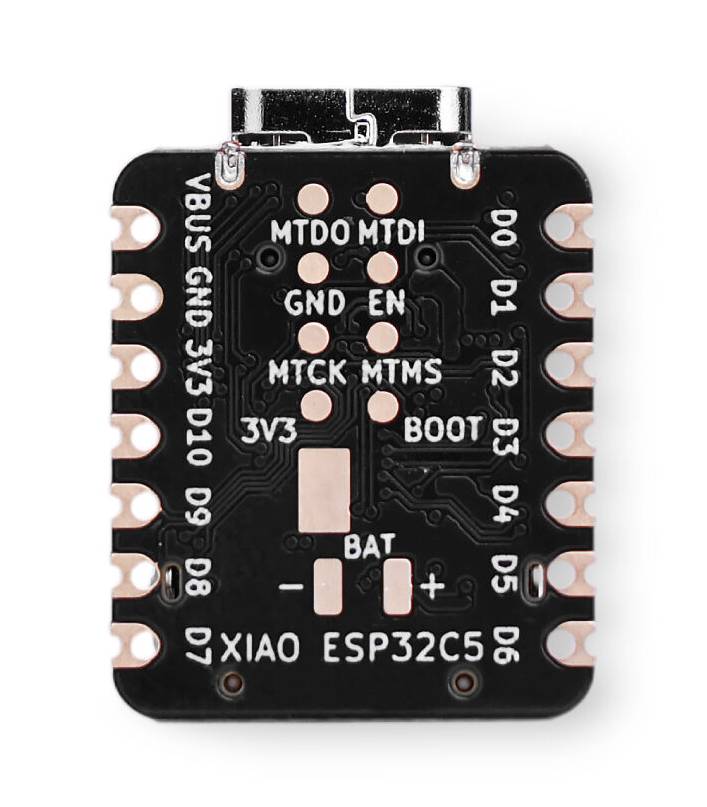

Xiao ESP32-C5 lze napájet lithiovou baterií 3,7 V.
Hlavní vlastnosti modulu Xiao ESP32-C5
- Procesor RISC-V : výkonné 32bitové hlavní jádro běžící na frekvenci až 240 MHz a energeticky úsporné LP jádro běžící na frekvenci až 48 MHz
- Dvoupásmová WiFi 6 : podporuje pásma 2,4 GHz a 5 GHz pro stabilní komunikaci a větší odolnost vůči rušení
- Bluetooth 5 LE, ZigBee a Thread : široká sada standardů konektivity pro projekty IoT a chytré domácnosti
- Podpora Matter, HomeKit a MQTT : Snadnější integrace s oblíbenými ekosystémy chytré domácnosti
- 8 MB Flash a 8 MB PSRAM : dostatek paměti pro zpracování složitějších aplikací
- Vestavěné zabezpečení : Secure Boot, šifrování Flash a hardwarové kryptografické akcelerátory
- Napájení z baterie : Podpora 3,7V baterie a režim hlubokého spánku s odběrem proudu od 15 µA

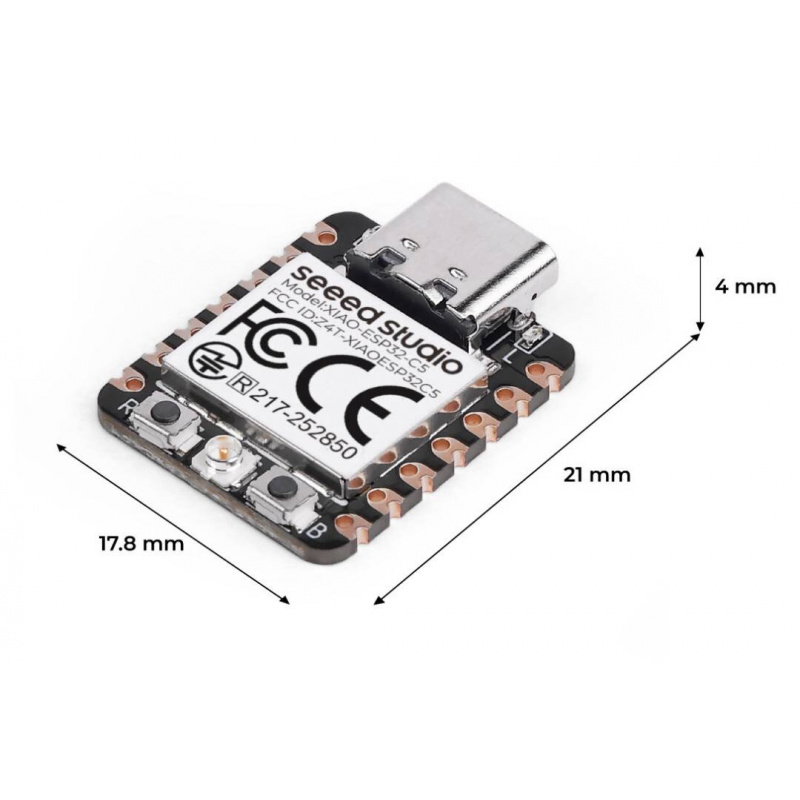

- Kompaktní rozměry : deska má rozměry pouze 21 x 17,8 mm, takže je vhodná pro miniaturní zařízení
- Kompatibilita s ekosystémem Xiao : kompatibilní s mnoha rozšiřujícími deskami
Piny a komunikační rozhraní Xiao ESP32-C5

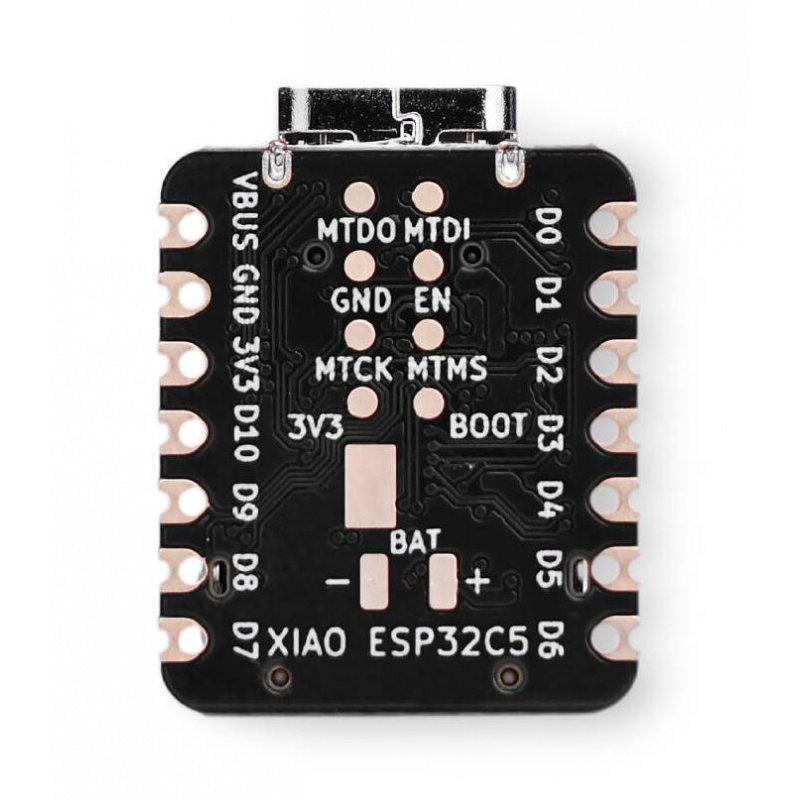

Navzdory svým malým rozměrům nabízí Xiao ESP32-C5 bohatou sadu pinů pro připojení senzorů , displejů , akčních členů a komunikačních systémů. Uživatelé mají přístup k 11 linkám GPIO , analogovým vstupům ADC, rozhraní I2C pro senzory a expandéry, SPI pro displeje a paměť a UART pro sériovou komunikaci. Spodní strana desky obsahuje také JTAG kontakty, které lze použít pro ladění aplikací. Modul má tlačítka BOOT a RESET, uživatelskou LED diodu, LED diodu nabíjení a konektor U.FL. pro připojení externí antény.

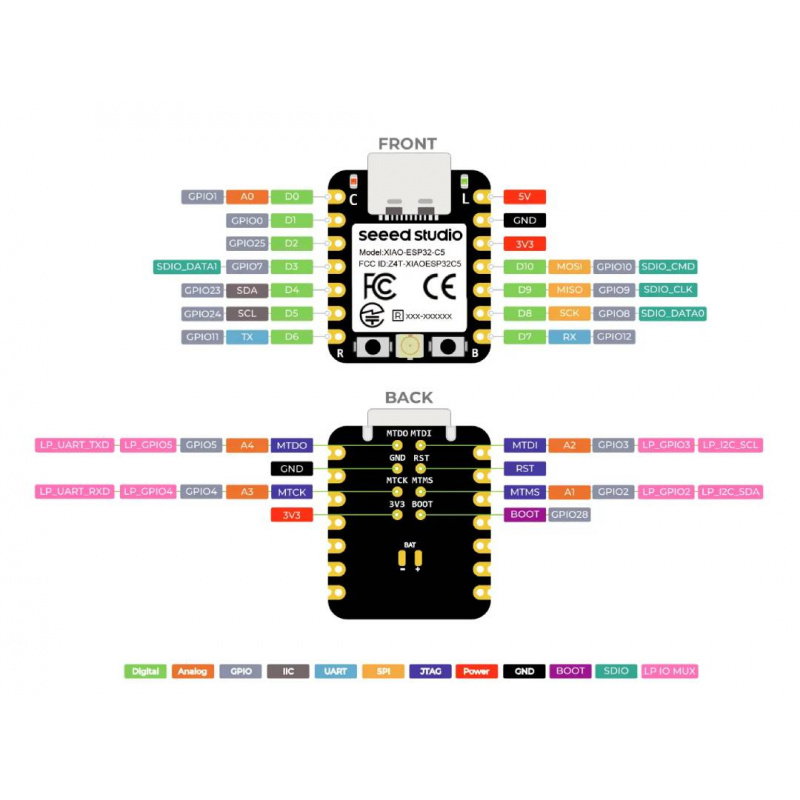

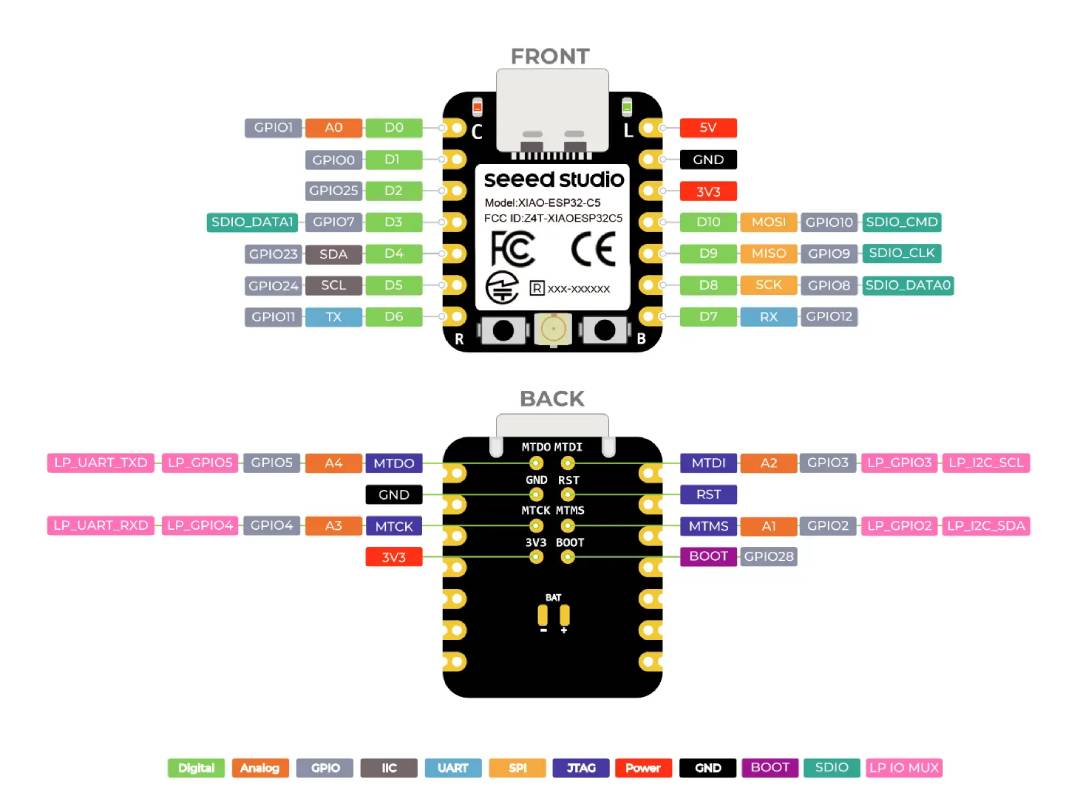

Schéma zapojení pinů.

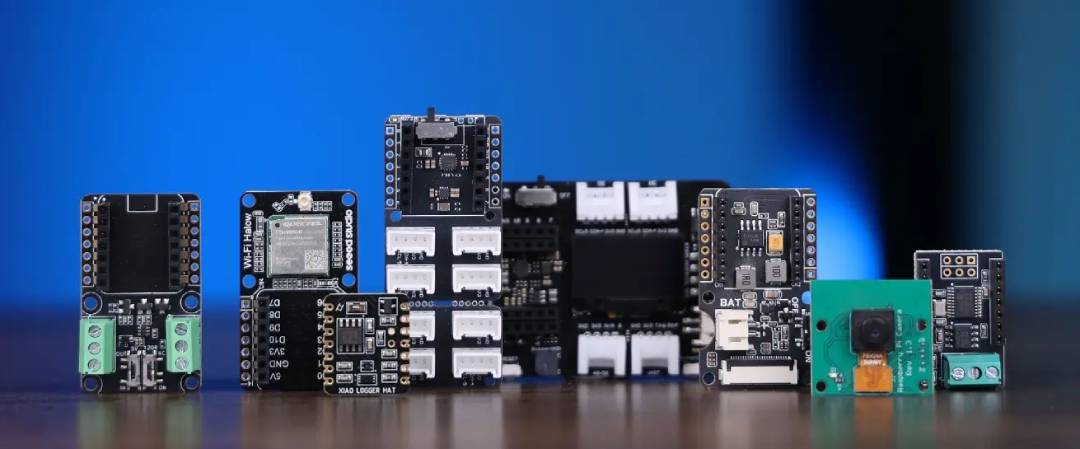

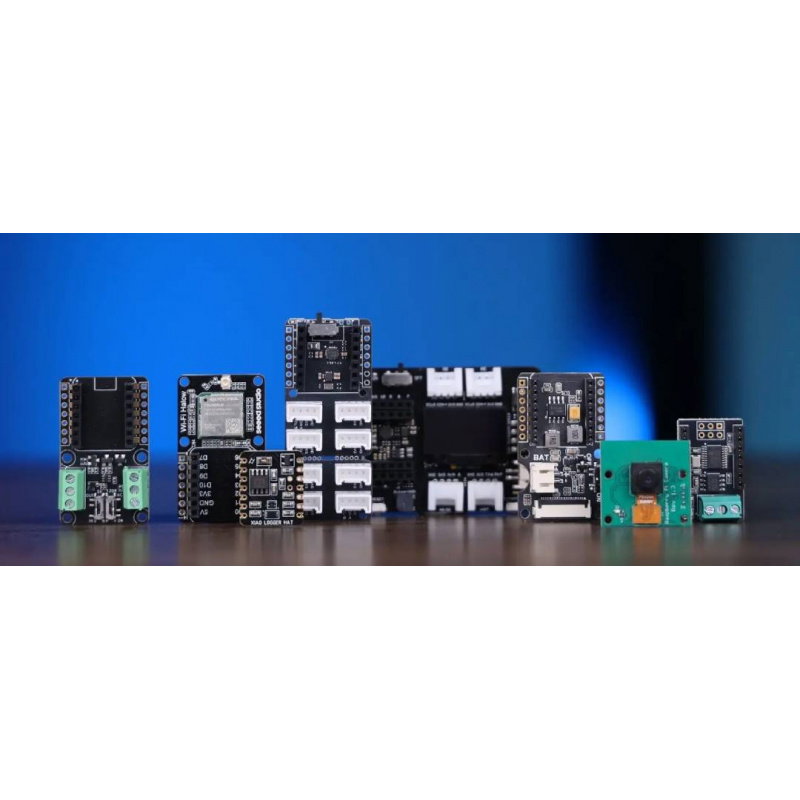

Díky kompatibilitě pinů s dalšími moduly řady Xiao je možné rychle použít hotové rozšiřující desky Seeedstudio.
Bezdrátové připojení WiFi 6, Bluetooth 5 LE a ZigBee
Seeed Studio Xiao ESP32-C5 je první modul v řadě Xiao, který podporuje WiFi 6 v pásmech 2,4 GHz a 5 GHz . Pásmo 5 GHz umožňuje méně přetížený frekvenční rozsah, což je obzvláště užitečné v oblastech s velkým počtem bezdrátových sítí. Bluetooth 5 LE je ideální pro energeticky úsporné senzory, trackery a mobilní zařízení, zatímco ZigBee a Thread umožňují konstrukci mesh sítí pro chytrou domácnost. Podpora Matter, HomeKit a MQTT usnadňuje integraci modulu s domácí automatizací, IoT branami a monitorovacími systémy.
Programování Xiao ESP32-C5 s Arduino IDE, PlatformIO a MicroPythonem
Modul Xiao ESP32-C5 lze programovat v populárních prostředích, jako jsou Arduino IDE, ESP-IDF, PlatformIO a MicroPython . Díky tomu je deska vhodná jak pro výuku mikrokontrolérů, tak pro profesionální prototypování zařízení IoT. Programování se provádí přes port USB typu C , který slouží také jako počítačové rozhraní a napájení modulu. Výrobce poskytuje dokumentaci, příklady kódu a pokyny k ovládání rozhraní, bezdrátovému připojení, režimům úspory energie a integraci s chytrými domácími systémy.

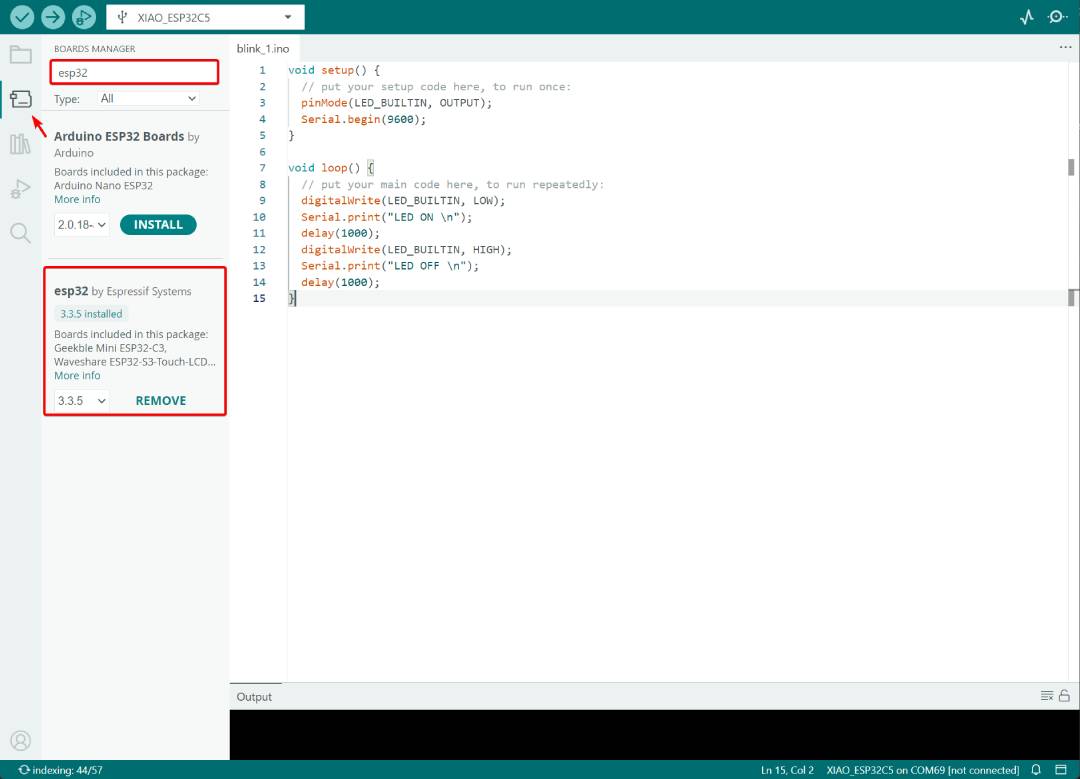

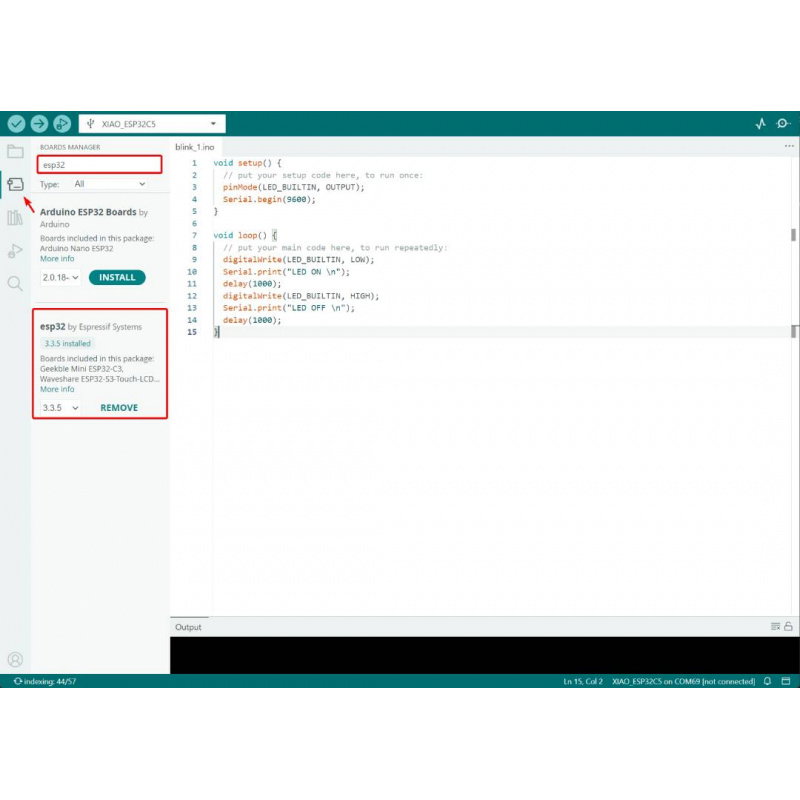

Modul lze programovat pomocí Arduino IDE, oficiálního prostředí ESP-IDF, PlatformIO a MicroPythonu.

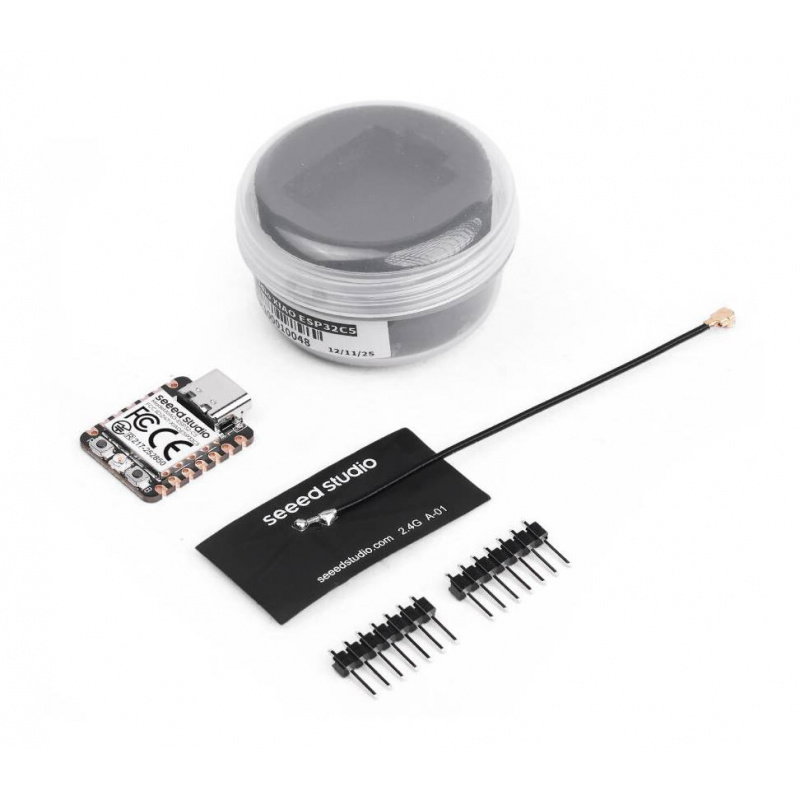

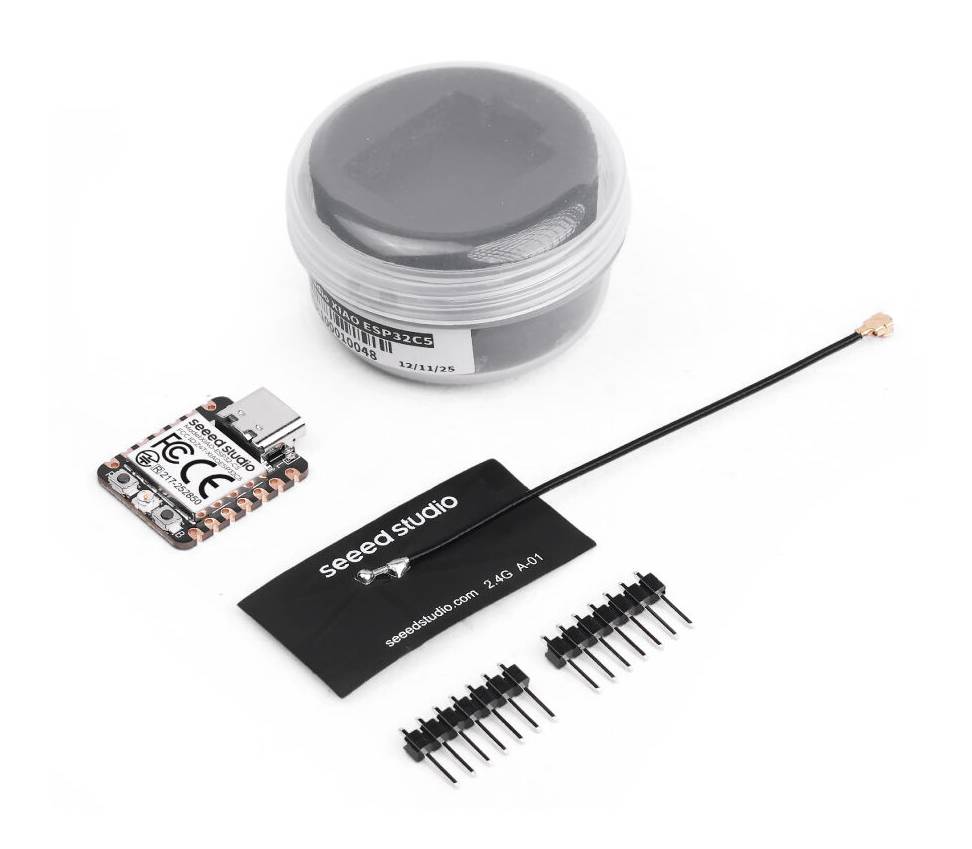

Prvky obsažené v sadě.
Technické specifikace Xiao ESP32-C5
- Mikrokontrolér: ESP32-C5HR8
- Architektura: 32bitová RISC-V
- Provozní frekvence hlavního jádra: až 240 MHz
- Provozní frekvence jádra LP: až 48 MHz
- Paměť: 384 KB SRAM, 320 KB ROM, 8 MB Flash, 8 MB PSRAM
- Bezdrátové připojení: WiFi 6 2,4 GHz a 5 GHz, Bluetooth 5 LE, ZigBee, Thread
- Podporované protokoly: Matter, HomeKit, MQTT
- Počet GPIO: 11
- Analogové vstupy ADC: 5
- Rozhraní: I2C, SPI, UART, JTAG
- Konektor antény: U.FL
- Tlačítka: BOOT, RESET
- LED diody: uživatelská LED dioda, nabíjecí LED dioda
- Napájení přes USB typu C: 5V
- Napájení z baterie: 3,7 V
- Spotřeba energie v režimu hlubokého spánku z USB: 375 µA
- Spotřeba proudu v režimu hlubokého spánku z baterie: 15 µA
- Provozní teplota: 0 °C až 85 °C
- Rozměry: 21 x 17,8 mm
Obsah sady
- Modul Seeed Xiao ESP32-C5
- 2,4 GHz FPC anténa
- Proužky Goldpin - 2 ks.
