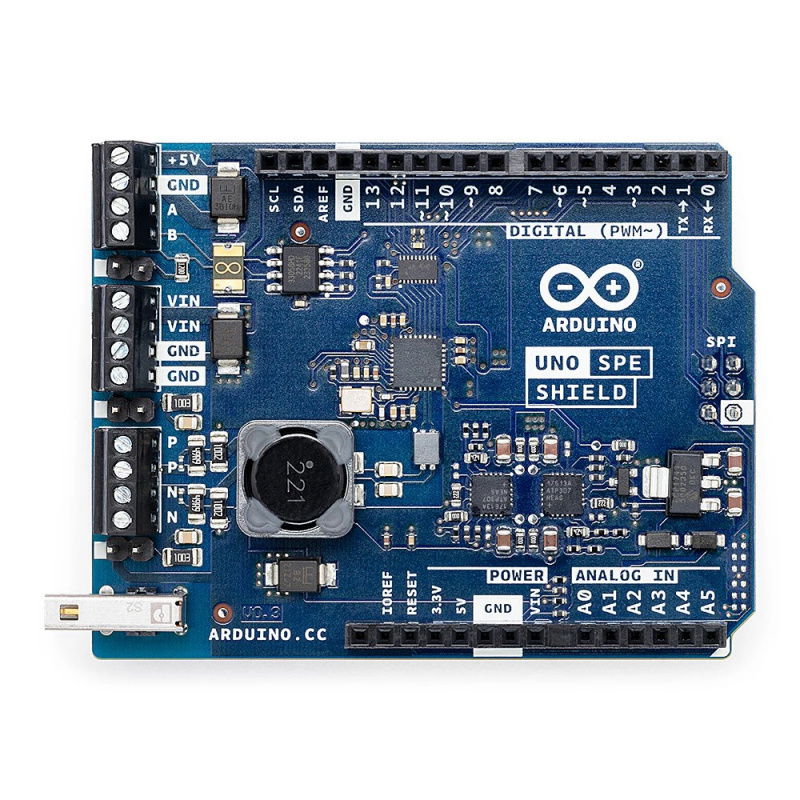

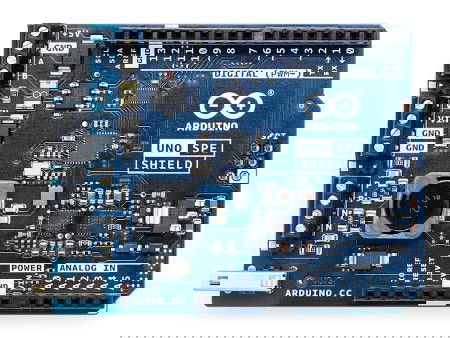

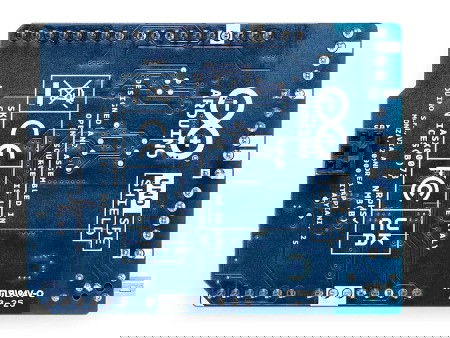

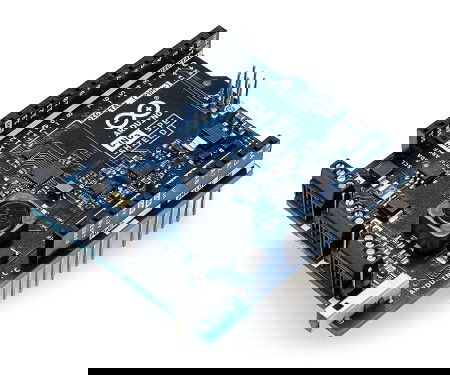

Popis produktu: Arduino Uno SPE Shield - Ethernet shield s RS485 a PoDL pro Arduino Uno - Arduino ASX00073
Arduino Uno SPE Shield je všestranný shield navržený pro zjednodušení připojení k průmyslovým komunikačním systémům. Díky technologii Single Pair Ethernet (10BASE-T1S) a vestavěnému rozhraní RS485 umožňuje shield vysokorychlostní přenos dat a napájení přes jediný kabel, což snižuje náklady na instalaci a urychluje implementaci projektu. Je ideální pro projekty související s průmyslovou automatizací, IoT a modernizací. Je kompatibilní s deskami Arduino Uno R3 , R3 SMD, Uno WiFi Rev2 , R4 WiFi a R4 Minima a snadno se integruje s moderními systémy a staršími zařízeními pomocí šroubovacích konektorů.
Arduino Uno SPE Shield - Ethernetový shield s RS485 a PoDL pro Arduino Uno - Arduino ASX00073.
Modul umožňuje vysokorychlostní přenos dat a napájení po jediném kabelu díky ethernetovému rozhraní 10BASE-T1S Single Pair Ethernet (SPE) s podporou technologie Power over Data Line (PoDL).
Hlavní vlastnosti překryvné vrstvy
- Jednopárový Ethernet (SPE): vysokorychlostní přenos dat až 10 Mbps po jednom vodiči
- RS485: Podporuje starší systémy s přenosovou rychlostí až 20 Mbps, ideální pro komunikaci na velké vzdálenosti
- PoDL: Napájení zařízení přes Ethernet (Power over Data Line) zjednodušuje instalaci
- Snadná integrace: kompatibilní s deskami Arduino Uno a přístup ke všem GPIO pinům
- Podpora více rozhraní: podporuje digitální I/O, analogové vstupy, I2C, sériový port a PWM

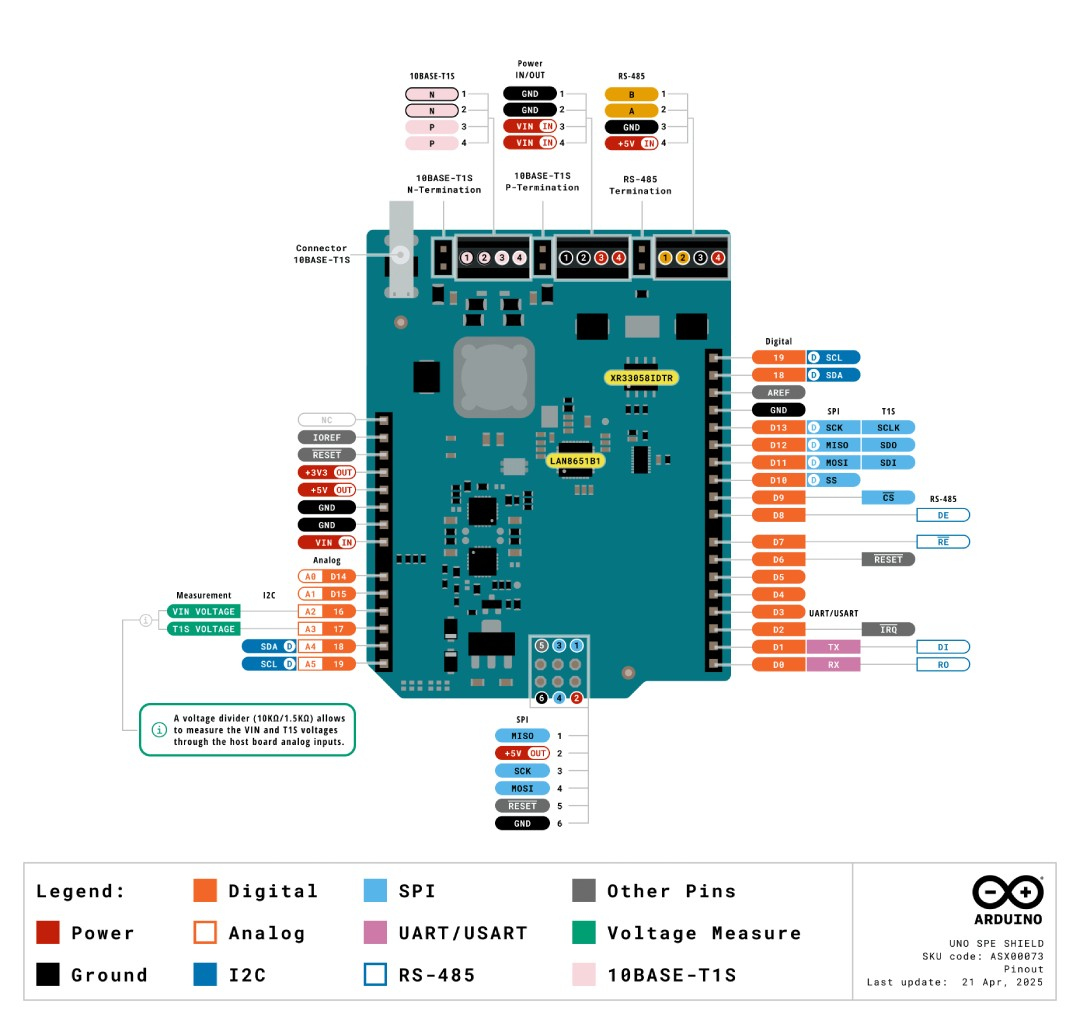

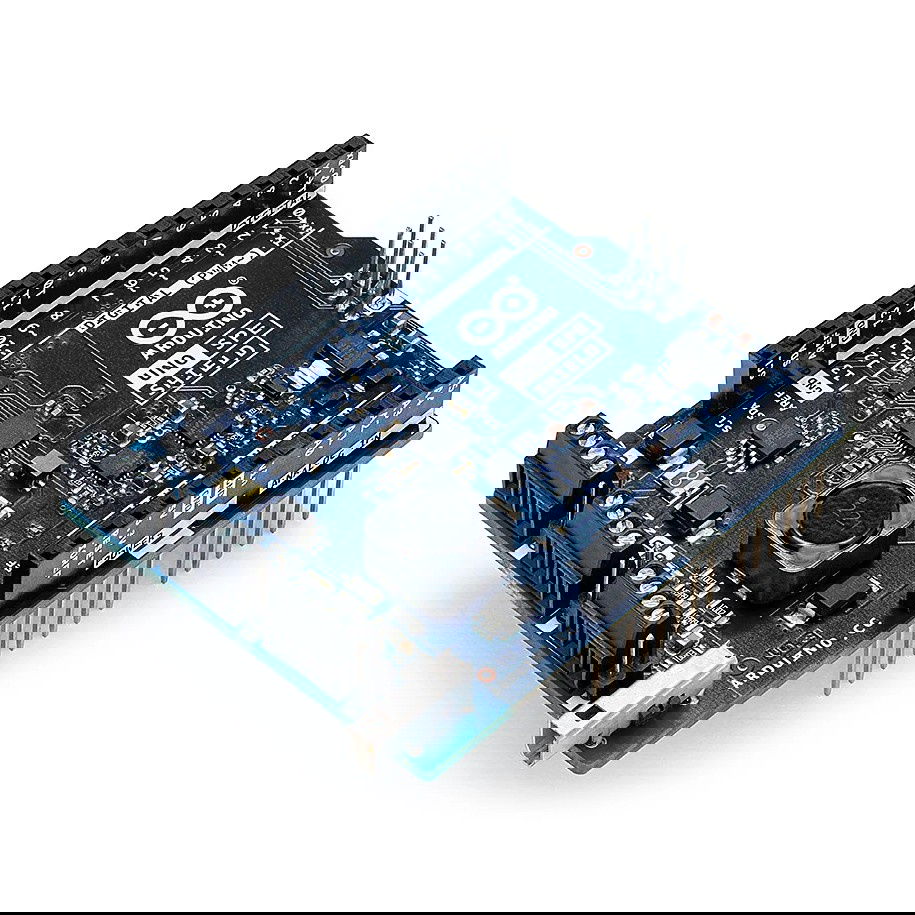

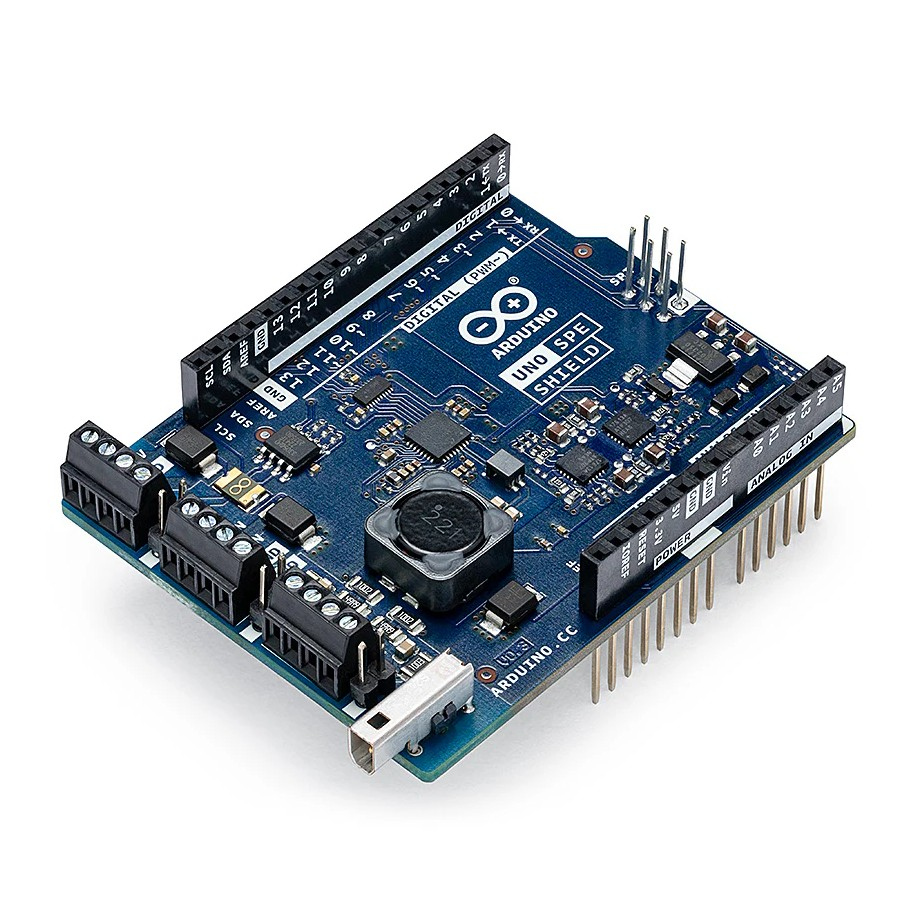

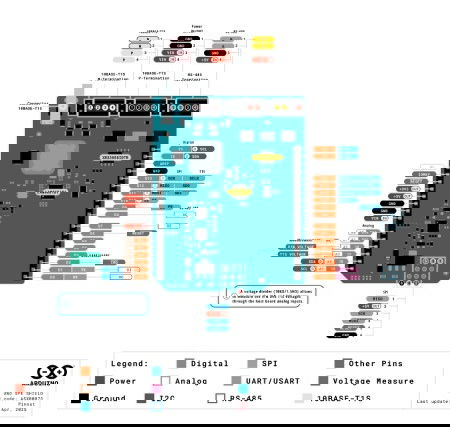

Kompatibilita a piny

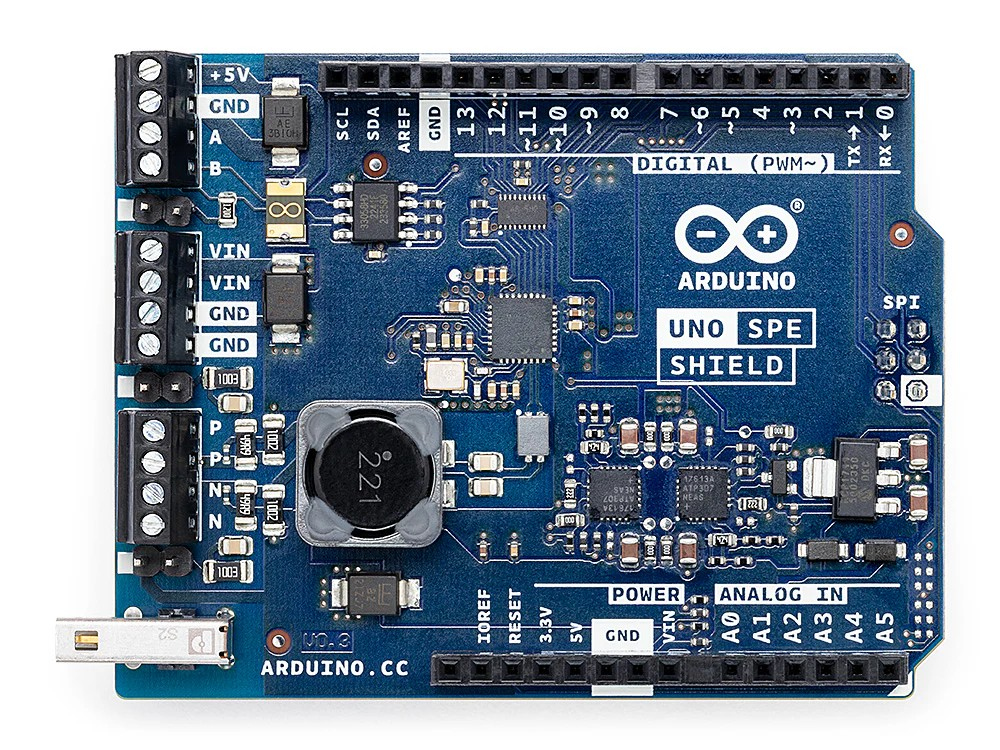

Deska Arduino Uno SPE Shield je navržena pro práci s deskami Arduino Uno R4 (WiFi, Minima) a dalšími deskami s formátem Uno . Pomocí šroubovacích konektorů můžete snadno připojit průmyslová zařízení k jednopárovým ethernetovým a RS485 portům. Shield poskytuje přístup k celé řadě GPIO pinů , což vám umožňuje využívat všechny funkce vašeho Arduina. Zařízení navíc podporuje řadu rozhraní, včetně I2C a PWM , pro větší všestrannost.
Vestavěné rozhraní RS485 umožňuje bezproblémovou integraci se staršími systémy.
Software a podpora
Deska Arduino Uno SPE Shield je plně podporována prostředím Arduino IDE , což umožňuje snadné programování a konfiguraci. K dispozici je také specializovaná knihovna Arduino pro jednopárový Ethernet a RS485 , což výrazně urychluje implementaci projektu. Díky otevřenému zdrojovému kódu máte plnou kontrolu nad fungováním desky, což umožňuje rychlé přizpůsobení specifickým potřebám projektu. Dále jsou k dispozici nástroje, jako je Arduino CLI a Cloud Editor, pro podporu vývoje cloudových a lokálních aplikací.
Praktické aplikace
Deska Arduino Uno SPE Shield je vhodná pro mnoho průmyslových a IoT aplikací, jako například:
- Průmyslová automatizace : připojení senzorů, akčních členů a zařízení k průmyslovým systémům prostřednictvím jediné komunikační linky
- Smart Grid : odesílání dat z elektroměrů a střídačů do cloudu a integrace se zařízeními starší generace pracujícími na RS485
- Automobilové systémy : propojení systémů ADAS, infotainmentu a řídicích systémů přes Ethernet s monitorováním starších komponent přes RS485
- Chytré budovy : integrace osvětlení, vytápění, větrání a klimatizace a bezpečnostních systémů do jednoho centrálního systému řízení
- Prototypování IoT : Vytváření zařízení IoT s podporou moderních ethernetových technologií a starších zařízení RS485
Shield je navržen pro snadné použití s rodinou Arduino Uno.
Shield je řešení typu „plug and play“ a je podporováno specializovanou knihovnou pro Arduino.

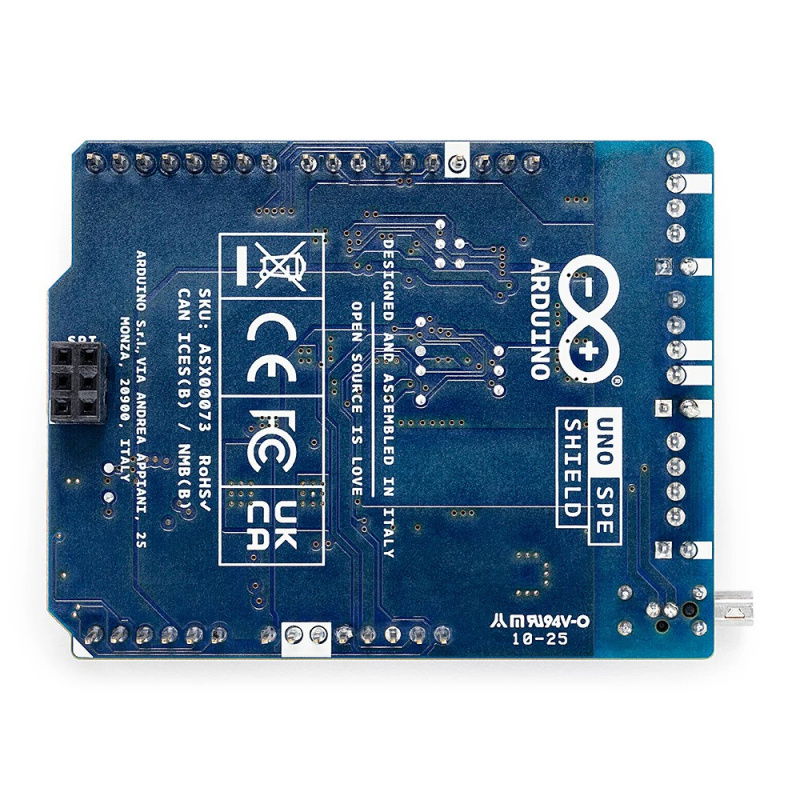

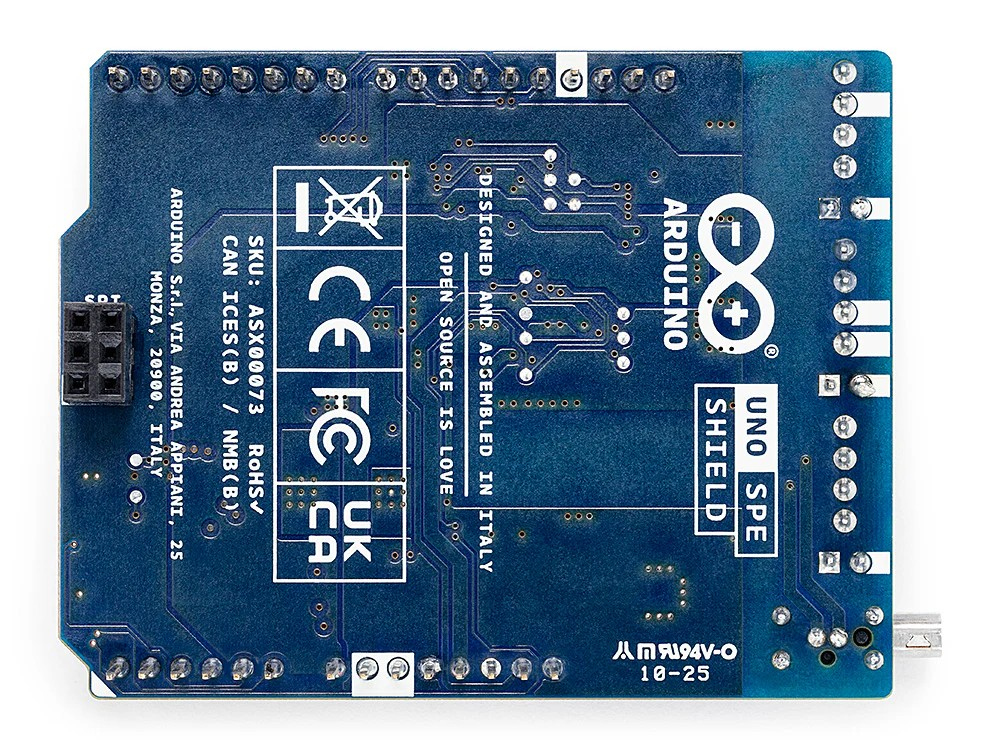

Technické specifikace Arduino Uno SPE Shieldu
- Model: ASX00073
- Kompatibilita: Arduino Uno R3, Uno R3 SMD, Uno WiFi Rev2, Uno R4 WiFi a Uno R4 Minima
- Komunikace: Jednopárový Ethernet (10BASE-T1S), RS485
- Jednopárový ethernetový řadič: LAN8651B1 (Microchip)
- Přenosová rychlost SPE: 10 Mb/s
- Maximální vzdálenost: 25 m (vícebodové připojení)
- Topologie: až 8 uzlů
- Transceiver RS485: XR33058IDTR-F (MaxLinear)
- Přenosová rychlost: 20 Mb/s
- Komunikace: poloduplexní
- Maximální vzdálenost: 1200 m
- Topologie: až 80 uzlů
- Napájení USB: 5V DC
- Externí napájení: 6V až 24V DC
- Napájení PoDL: 6V až 24V DC
- Maximální provozní proud: 2 A
- Provozní teplotní rozsah: -40 °C až 85 °C
- Rozměry: 68,85 × 53,34 mm

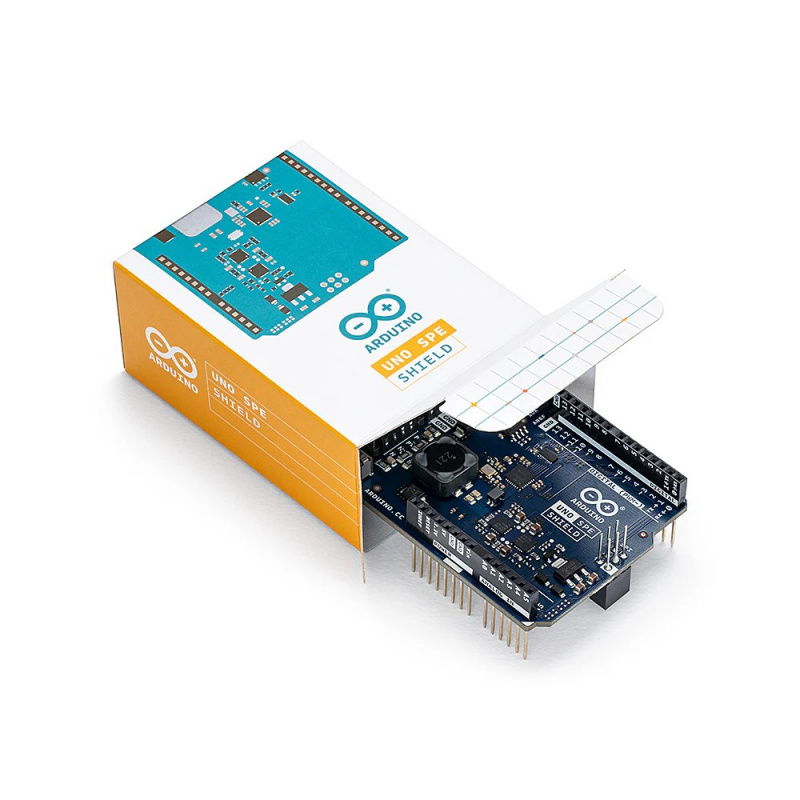

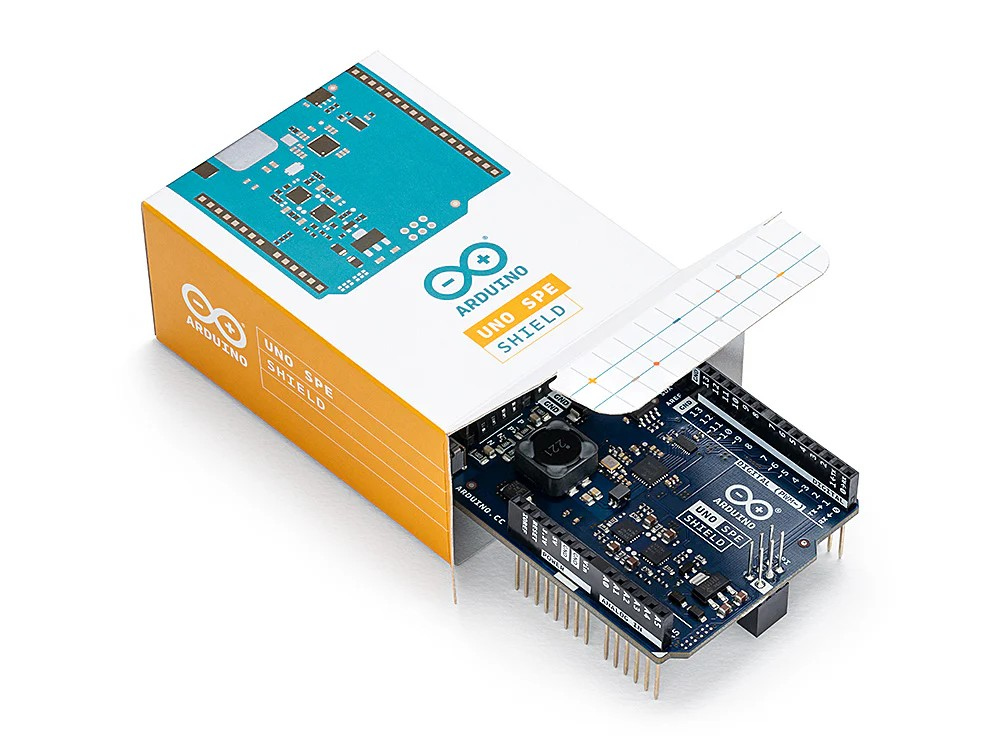

Obsah sady
- 1x SPE štít pro Arduino Uno
