Ovladač s odporovou dotykovou obrazovkou - TSC2046 - SPI - Adafruit 5767
Deska je vyrobena společností Adafruit a je vybavena řídicím systémem s odporovou dotykovou obrazovkou - TSC2046 . Disponuje 4pinovým FPC konektorem s roztečí 1 mm, určeným pro připojení displeje, a standardními konektory s roztečí 2,54 mm, na které lze připájet dráty nebo zlatý proužek, který je součástí sady.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Odporový dotykový ovladač - TSC2046 - SPI - Adafruit 5767
Deska je vyrobena společností Adafruit a je vybavena řídicím systémem s odporovou dotykovou obrazovkou - TSC2046 . Disponuje 4pinovým FPC konektorem s roztečí 1 mm, určeným pro připojení displeje, a standardními konektory s roztečí 2,54 mm, na které lze připájet dráty nebo zlatý proužek, který je součástí sady. Modul využívá rozhraní SPI a pracuje s napětím 3 V až 5 V DC.
Výrobce připravil uživatelskou příručku , která značně usnadňuje zahájení práce s modulem. Najdete tam také ukázkový kód programu. Šek!
Odporový ovladač dotykové obrazovky - TSC2046 - SPI - Adafruit 5767.
Botland je oficiálním distributorem elektroniky Adafruit. Spolehlivá americká řešení zahrnují senzory, řadiče, rozšíření pro Arduino, vzdělávací sady, chytrou budovu a širokou škálu příslušenství. V nabídce Botland najdete pouze originální produkty Adafruit.
Ukázkové schéma zapojení.
Kolíky modulu
Modul má piny ve formě pájecích plošek, ke kterým je potřeba připájet goldpin piny obsažené v sadě - rozteč 2,54 mm. Poté je nutné se připojit podle níže uvedených závislostí:
- VIN - napájecí pin od 3V do 5V,
- GND - systémové uzemnění,
- FPC konektor - 4pinová zásuvka s roztečí 1mm pro připojení obrazovky přes kabel,
- Y-, X-. Y+, X+ - konektory X/Y dostupné na konektoru 2,54 mm, slouží k připojení obrazovky bez kabelu FPC s roztečí 1 mm,
- MOSI - Master Out Slave In - pin sběrnice SPI,
- MISO - Master In Slave Out - pin sběrnice SPI,
- SCK - hodinový kolík,
- CS - Chip Select.
Technické specifikace desky
- Vestavěný čip: TSC2046
- Komunikační rozhraní: SPI
- Napájecí napětí: 3V až 5V DC
- Pinouty:
- 1x FPC 4pinová rozteč 1 mm
- pájecí plošky, rozteč 2,54 mm
- Rozměry modulu: 29,5 x 17,7 x 4,4 mm
- Hmotnost: 2 g

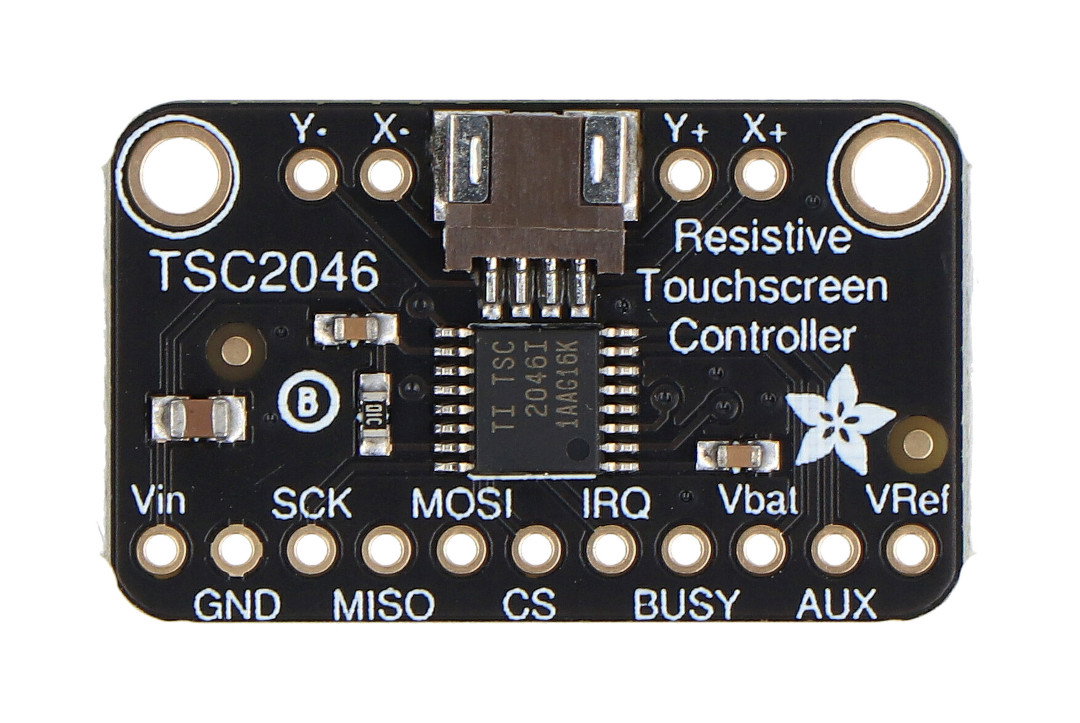

Ovladač s odporovou dotykovou obrazovkou.

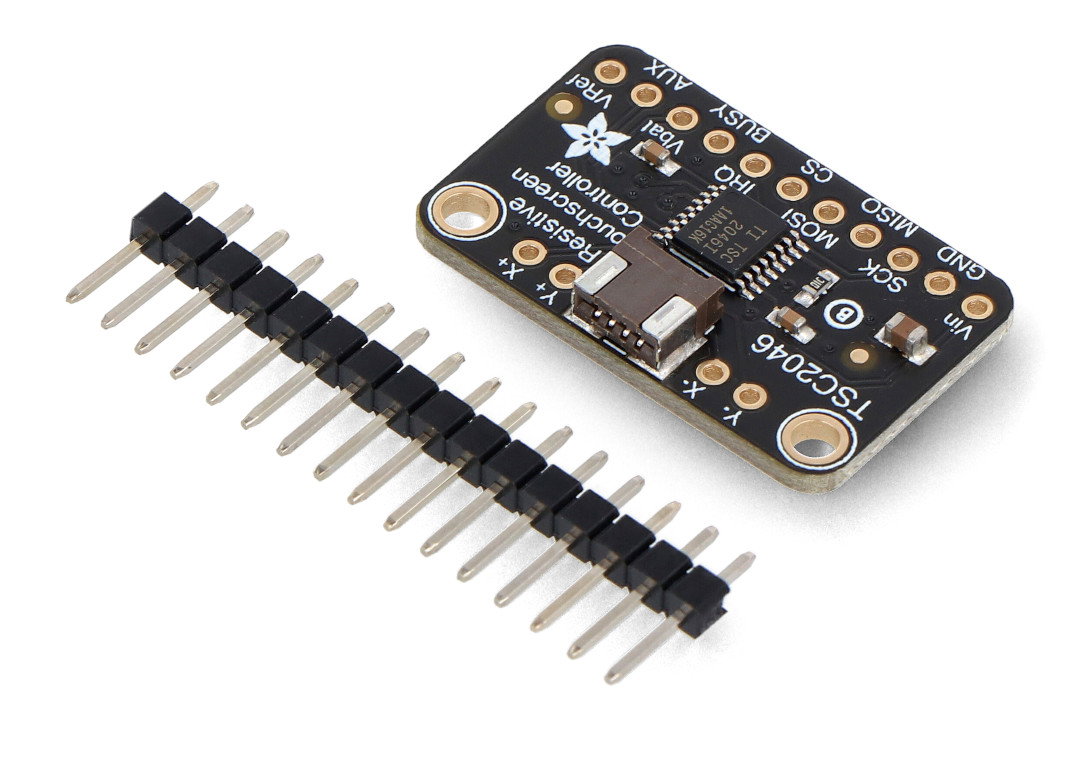

Prvky obsažené v sadě.
Nastavte obsah
- Odporový ovladač dotykové obrazovky - TSC2046 - SPI - Adafruit - 1 kus
- Pánský zlatý proužek - 2,54 mm rastr - 1 kus
