Popis produktu: ESP32-P4-Function-EV-Board - vývojová sada se 7'' LCD displejem a 2 MPx kamerou - WiFi / Bluetooth - Espressif
Deska ESP32-P4-Function-EV-Board od společnosti Espressif je pokročilá vývojová platforma určená pro projekty v oblasti IoT, multimédií a chytrých zařízení. Je vybavena čipem ESP32-P4 , který nabízí vysoký výkon a energetickou účinnost. Modul ESP32-C6-MINI-1 poskytuje spolehlivé bezdrátové připojení přes WiFi 6 a Bluetooth 5.0 , což umožňuje širokou škálu aplikací. Deska podporuje USB 2.0, MIPI-CSI/DSI a hardwarový kodér H264 , což z ní činí skvělou volbu pro video a audio systémy. Díky 55 GPIO pinům můžete snadno připojit další moduly a senzory. Vestavěný mikrofon , audio zesilovač a port pro reproduktory činí desku vhodnou i pro projekty související s rozpoznáváním řeči a zvukem. Sada obsahuje 7palcovou kapacitní dotykovou obrazovku s rozlišením 1024 x 600 px a 2MPx kameru s rozhraním MIPI-CSI, která umožňuje realizaci vizuálních projektů, jako jsou video interkomy nebo monitorovací systémy. Rozsáhlá sada rozhraní dělá z desky ESP32-P4-Function-EV vynikající základnu pro moderní síťové a AI aplikace.

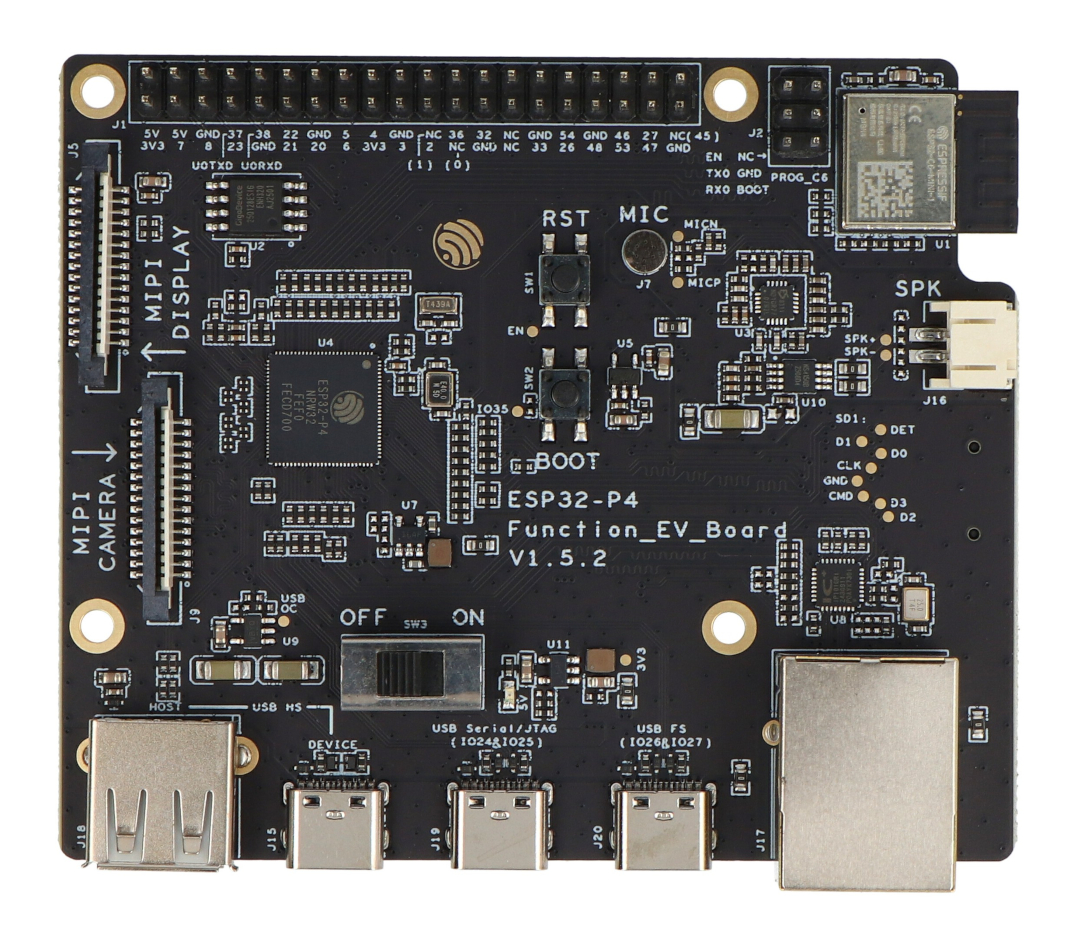

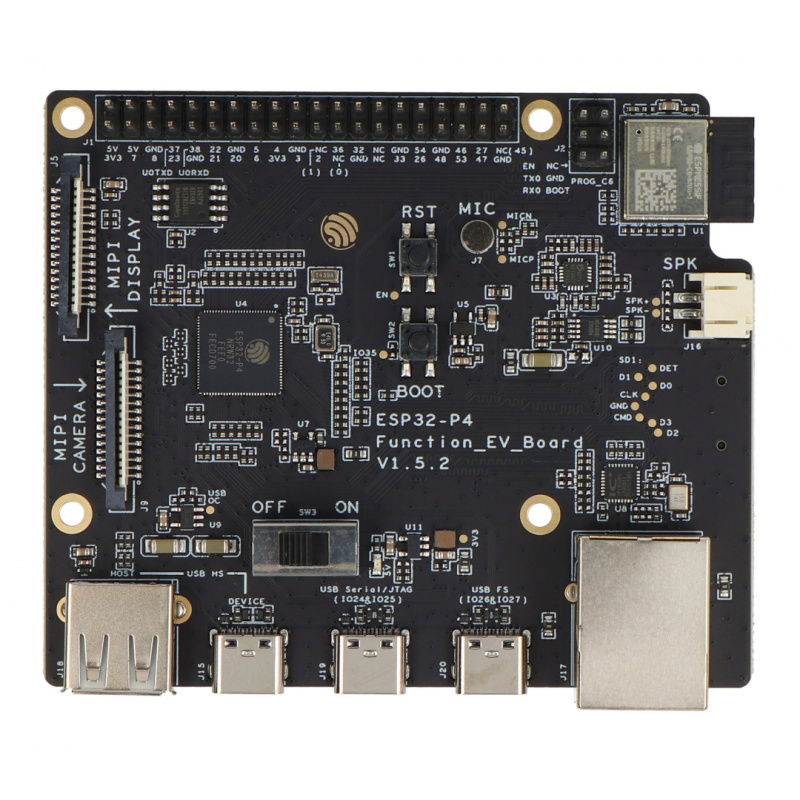

Deska je vybavena čipem ESP32-P4, který nabízí vysoký výkon a energetickou účinnost.
Hlavní vlastnosti desky ESP32-P4-Function-EV
- Dvoujádrový RISC‑V ESP32‑P4: výkonný procesor ideální pro zpracování zvuku a videa
- WiFi 6 a Bluetooth LE: Modul ESP32‑C6‑MINI‑1 poskytuje rychlé a energeticky úsporné bezdrátové připojení
- Bohatá multimédia: podpora USB 2.0, MIPI‑CSI (kamera), MIPI‑DSI (displej), kodér H.264
- Vestavěný 7" displej: kapacitní dotykový LCD displej s rozlišením 1024 x 600 px zvyšuje použitelnost v uživatelském rozhraní
- 2MPx kamera: umožňuje použití videa, video interkomů, analýzy obrazu
- Paměť PSRAM: až 32 MB, podporuje multimediální aplikace a ukládání obrázků do mezipaměti
- USB OTG a ladění: dva porty USB typu C – pro napájení, komunikaci a JTAG/ladění
- Zvukový hardware: ES8311 (ADC/DAC), zesilovač NS4150B 3W, mikrofon a audio výstup
- Selektivní napájení: regulátor buck/LDO, USB přepínač 500mA (TPS2051C)
Piny a rozhraní
Většina I/O pinů, jako například UART, I2C, I2S, SPI a GPIO , je vyvedena na konektor J1. což výrazně usnadňuje integraci se senzory a periferními moduly. Deska také nabízí konektory MIPI‑CSI pro kameru a MIPI‑DSI pro displej , oba ve formě FPC zásuvek. Dále jsou na desce audio rozhraní (konektor pro mikrofon, audio vstup a výstup) a ethernetový port RJ45 s podporou přenosu 10/100 Mb/s.
Programování a kompatibilita
Deska ESP32‑P4‑Function‑EV podporuje prostředí ESP‑IDF a platformy založené na architektuře RISC‑V . Programování se provádí přes port USB‑UART nebo rozhraní JTAG (např. pomocí programátoru ESP‑Prog). Režim bootloaderu se spouští kombinací tlačítek Boot a Reset. Deska je kompatibilní s operačními systémy Linux, Windows a macOS a hotové příklady aplikací jsou k dispozici v oficiálním repozitáři projektů.

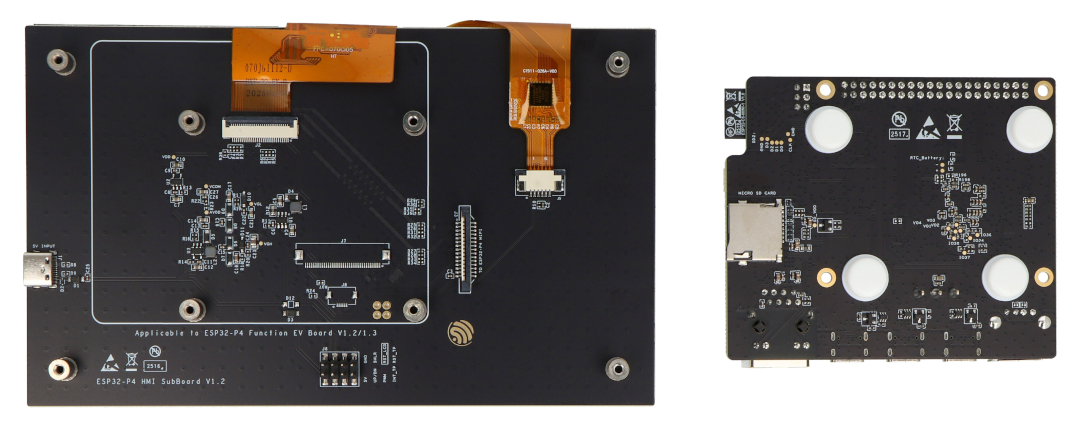

Deska ESP32-P4-Function-EV nabízí bohatou sadu rozhraní, včetně USB 2.0 OTG, Ethernetu, MIPI-CSI/DSI a také vestavěných zvukových řešení.

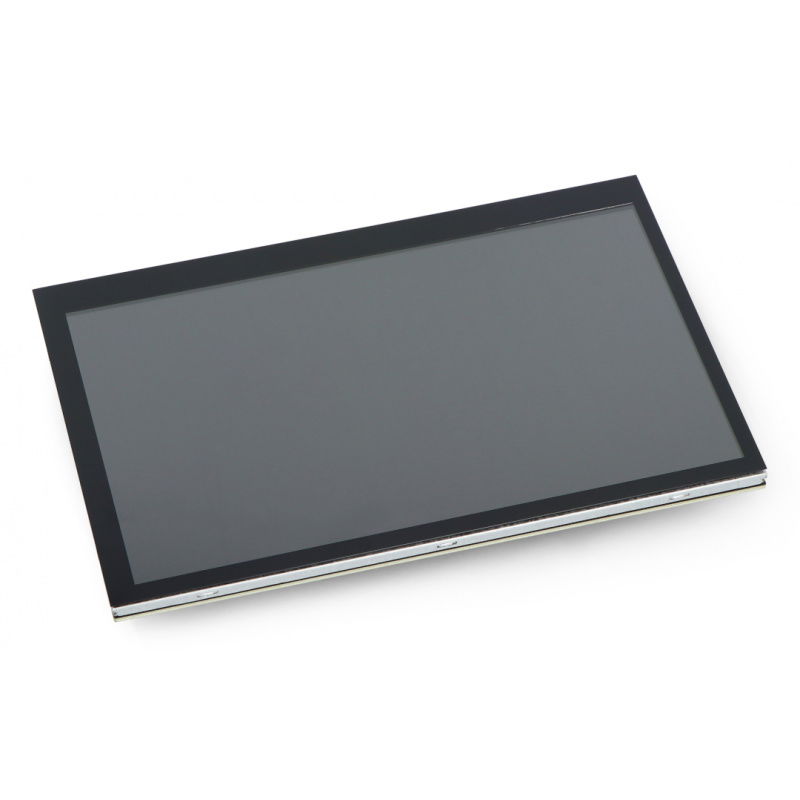

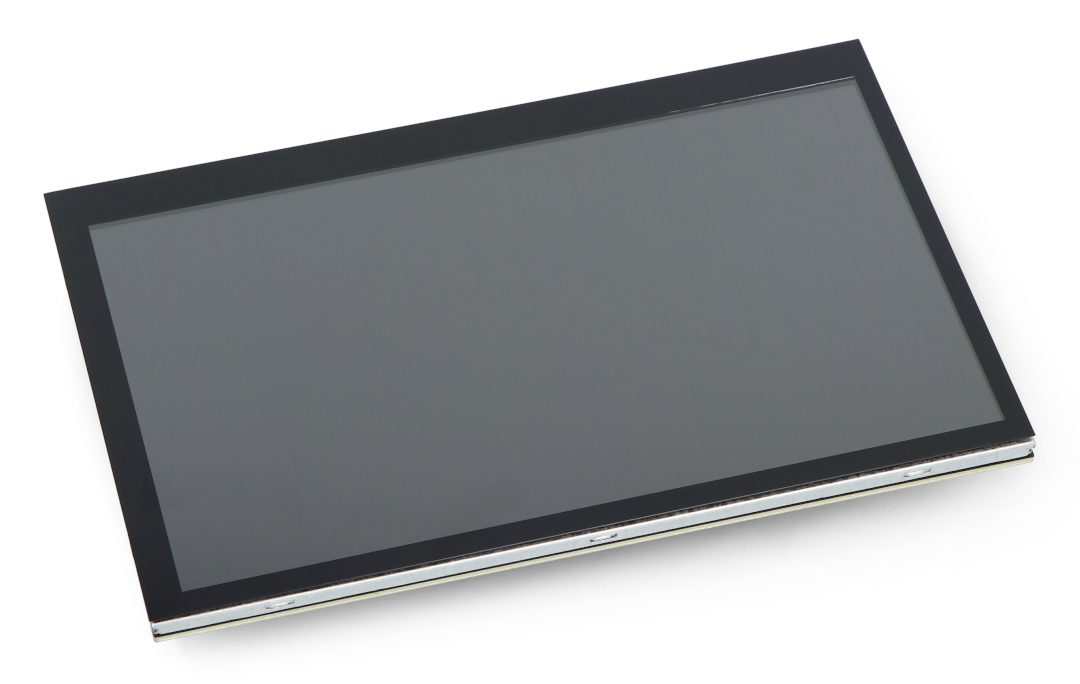

Sada obsahuje 7palcový dotykový displej s rozlišením 1024 x 600 px.
Praktické aplikace
Díky svým pokročilým funkcím se deska ESP32-P4-Function-EV-Board osvědčí v mnoha projektech, jako například:
- Chytré domy - ovládání zařízení, interaktivní dotykové obrazovky, monitorování
- Multimédia a IoT - video interkomy, IP kamery, chytré LCD štítky
- Automatizace a průmysl - rozhraní HMI, dálkové ovládání strojů, ovládací panely
- Zvukové projekty - nahrávání zvuku, rozpoznávání řeči, ozvučovací systémy
- Vzdělávání a prototypování – perfektní nástroj pro učení programování a elektroniky
Technická specifikace sady
- Mikrokontrolér: ESP32-P4
- Procesor: RISC-V, dvoujádrový, 400 MHz
- Paměť PSRAM: 32 MB
- Flash paměť: 16 MB (na desce), 4 MB (v modulu ESP32-C6)
- Modul WiFi/Bluetooth: ESP32-C6-MINI-1
- Podpora Wi-Fi: Wi-Fi 6 (2,4 GHz)
- Podpora Bluetooth: Bluetooth 5.0 (LE)
- USB porty: USB 2.0 typu C, USB 2.0 typu A (OTG)
- Počet GPIO: 55
- Podpora karet MicroSD: Ano
- Video rozhraní: MIPI-CSI (2 MPx kamera), MIPI-DSI (7'' displej s rozlišením 1024 x 600 px)
- Audio systémy: audio kodek ES8311, zesilovač NS4150B (4 Ω, 3 W)
- Ethernetový port: 10/100 Mbps, RJ45
- Provozní napětí: 3,3 V
- Rozměry: 74 x 88 mm

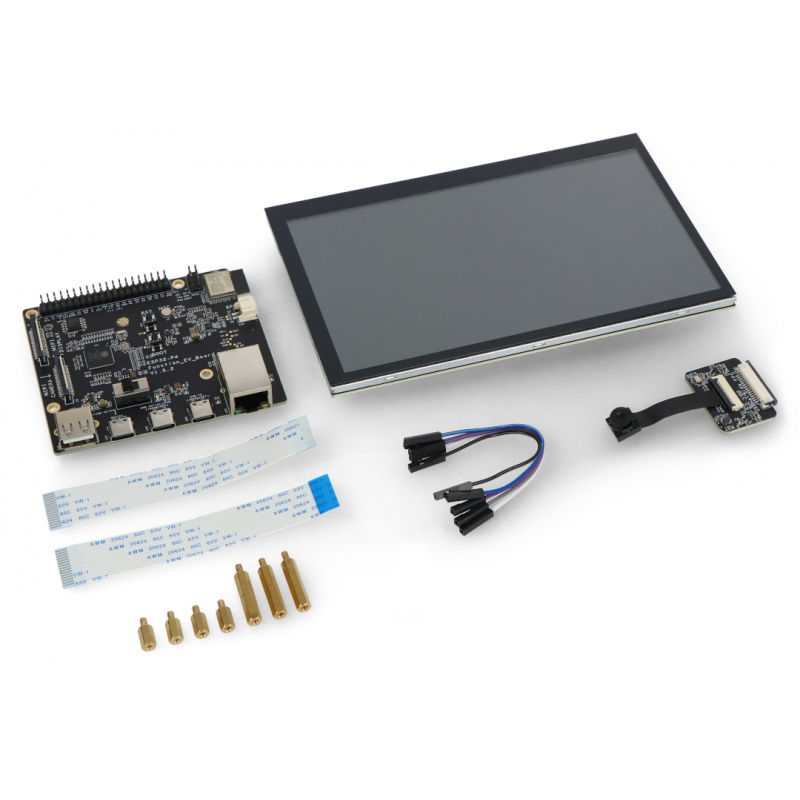

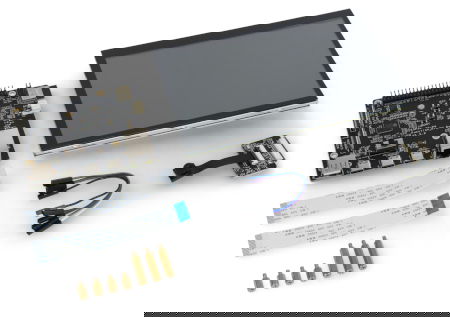

Obsah sady
- Deska ESP32‑P4‑Function‑EV v1.5.2
- 7palcový LCD displej (1024 x 600 px) s dotykovou obrazovkou
- 2MPx fotoaparát (MIPI-CSI)
- LCD adaptér
- Adaptér pro kameru
- Další příslušenství (kabely DuPont, ploché flexibilní kabely a mosazné distanční vložky)

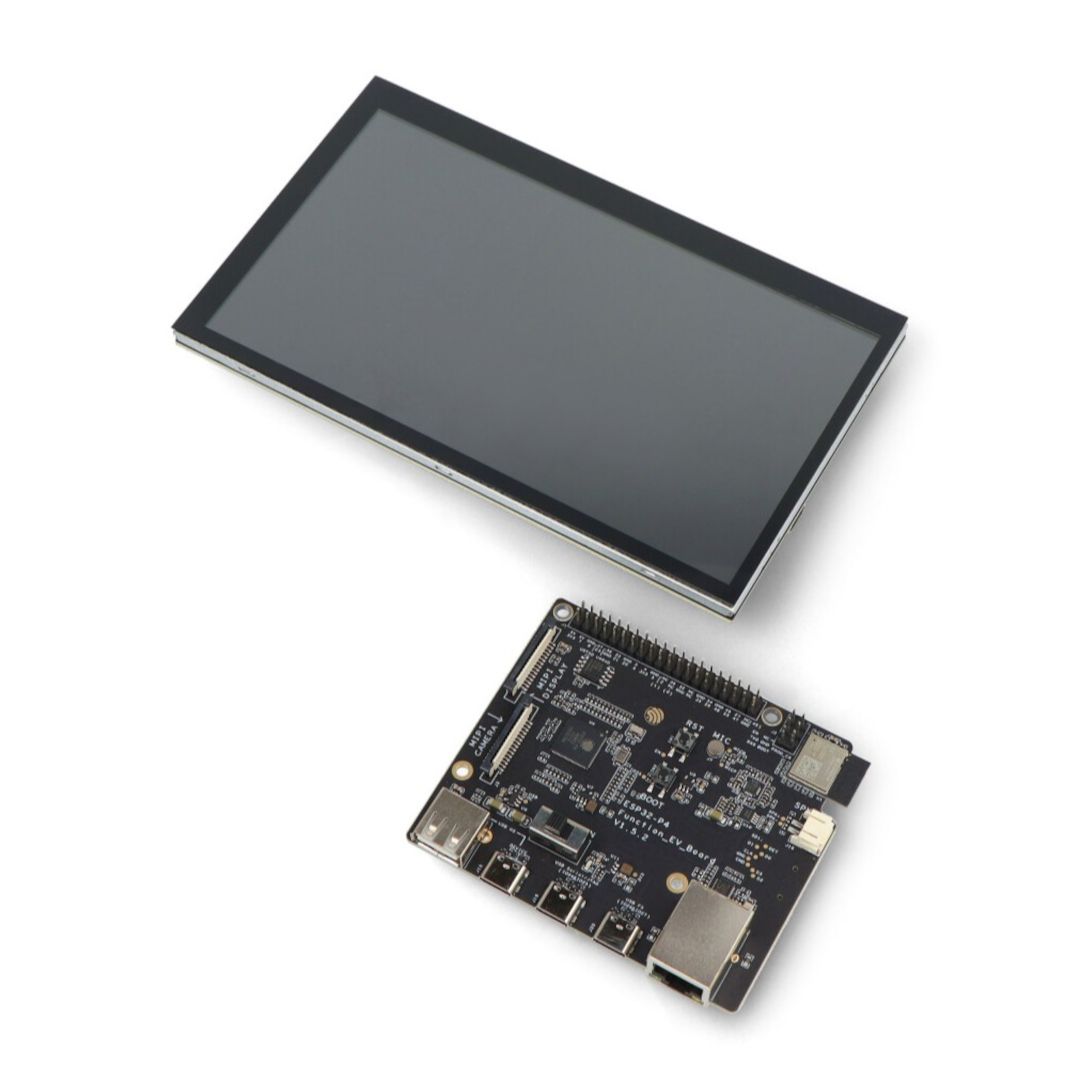

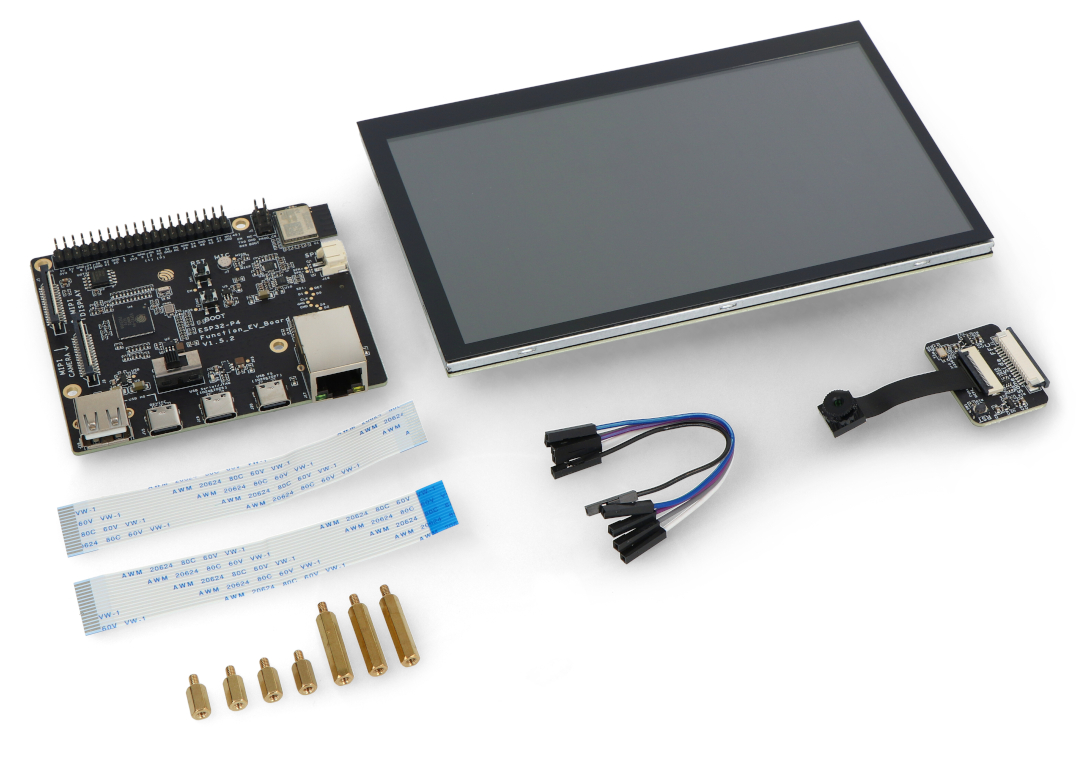

Položky obsažené v sadě.
