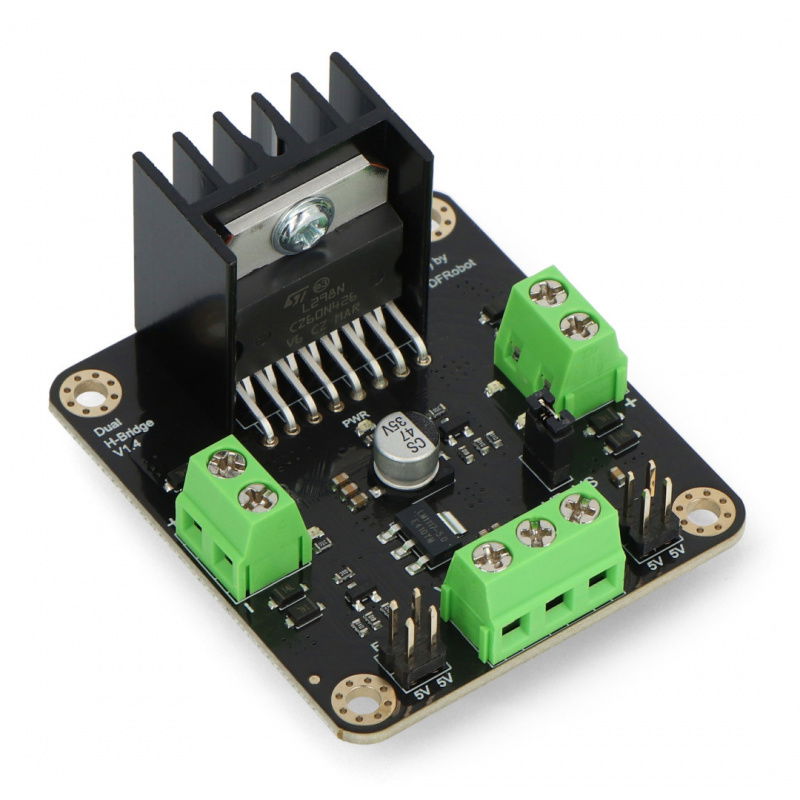

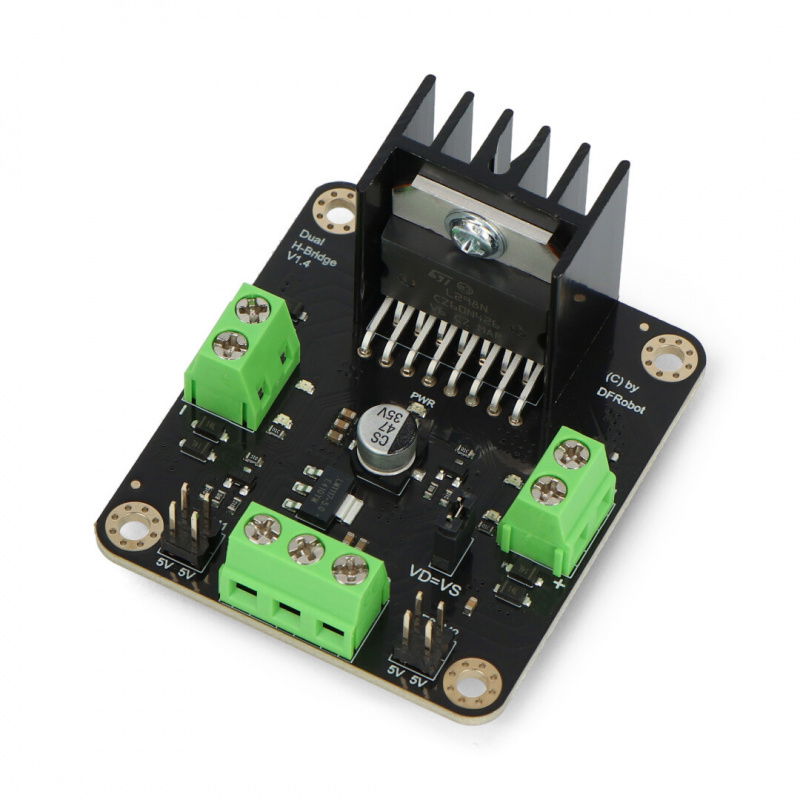

Popis produktu: DFRobot L298N - dvoukanálový ovladač motoru - modul 12V / 2A
Dvoukanálový budič pro stejnosměrné motory založený na systému L298N , který umožňuje ovládat směr otáčení a rychlost . Díky šroubovým konektorům ARK lze napájecí zdroj a samotné motory snadno připojit zašroubováním vodičů pomocí šroubováku. Řídicí signály byly vyvedeny na populární konektory Goldpin, což vám umožňuje propojit systém s uvedením do provozu desek , např. S Arduino, pomocí vodičů.
| Výrobce poskytl uživatelskou příručku, která usnadní používání modulu. |

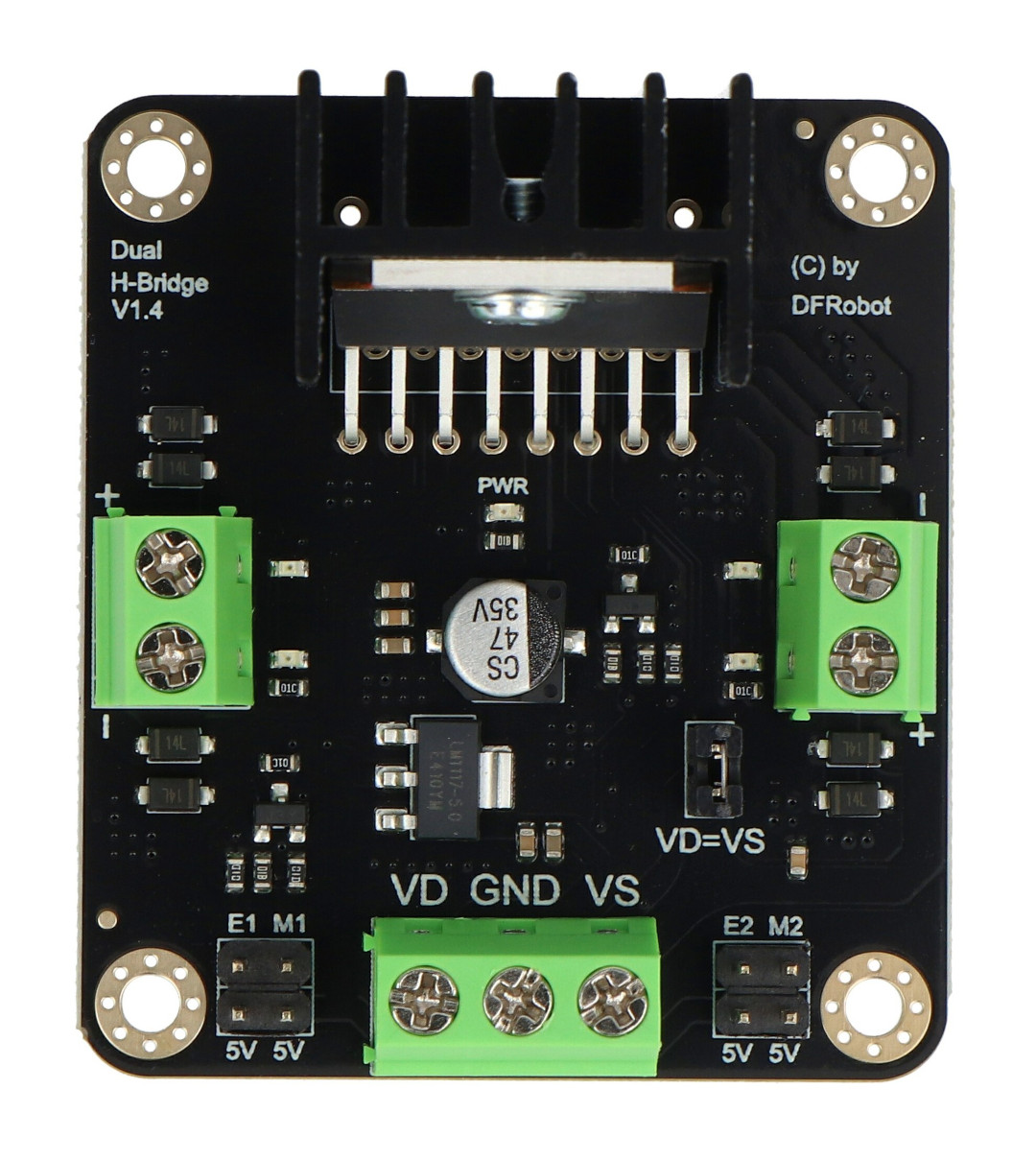

Ovládací kolíky ovladače motoru DFRobot L298N
- E1, E2: ovládací kolíky motoru (řízení PWM).
- M1, M2: signální piny motoru, např. M1 = 0 - motor se otáčí, M1 = 1, motor se otáčí opačným směrem.
|
E. |
N |
Podíl |
|---|---|---|
|
Stát |
Stát krátký dlouhý |
Stop. |
| Stát vysoký |
Stát vysoký |
Zpětná rotace motoru. |
| Stát vysoký |
Stát krátký |
Otáčení motoru. |
| PWM |
Stát krátký dlouhý |
Regulace rychlosti. |
Video popisující provoz H můstku - budiče stejnosměrných motorů.
Specifikace ovladače motorů DFRobot L298N
- Napájecí napětí logické části: od 6 V do 12 V
- Napájecí napětí pro motory: 4,8 V až 46 V
- Maximální proud logické části: 36 mA
- Maximální proud na kanál: 2 A.
- Maximální výkon: 25 W.
- Ovládací výstupní úroveň:
- Vysoký stav: 2,3 V = Vin = Vss
- Nízký stav: 0,3 V = Vin = 1,5 V
- Pracovní teplota: od -25 ° C do 130 ° C
- Typ ovladače: dvojitý můstek H.
- Rozměry: 47 x 53 mm
- Hmotnost: cca 29 g
