Popis produktu: DRV8871 - Jednokanálový budič motoru 45V/3,6A - Adafruit 3190

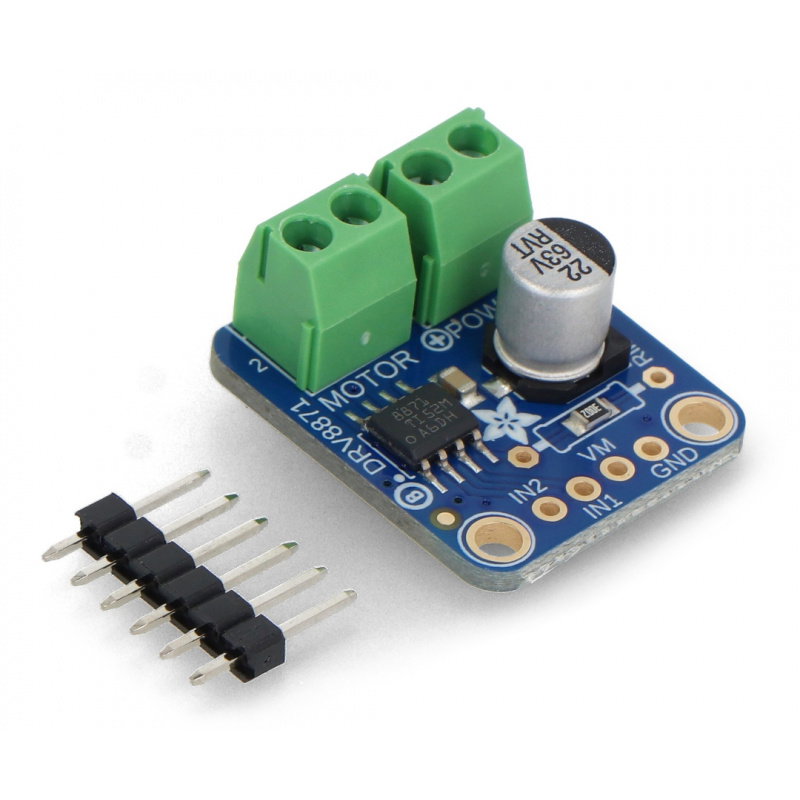

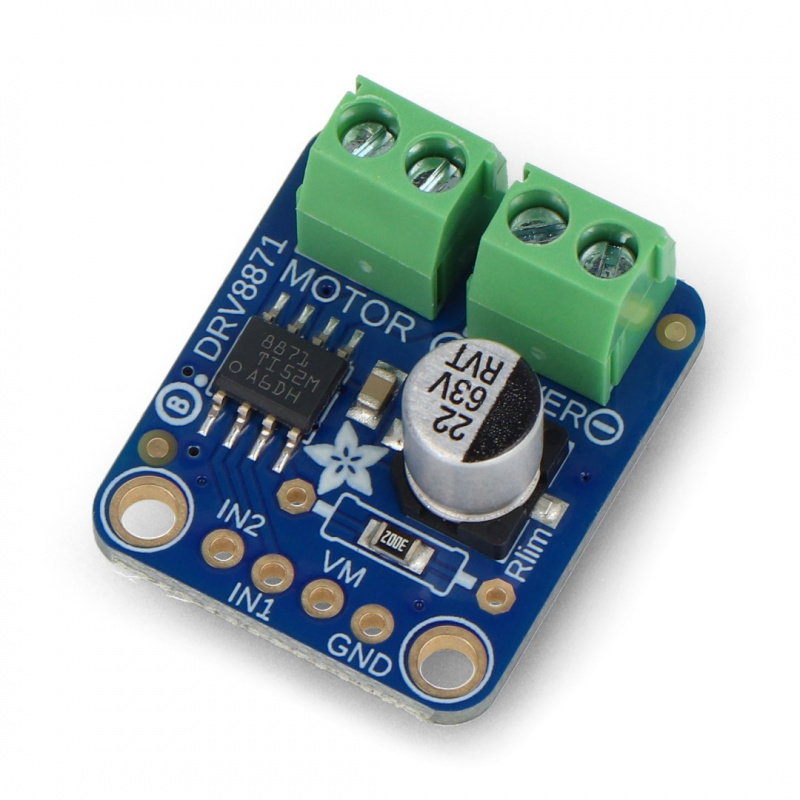

Tento modul založený na DRV8871 umožňuje ovládat jeden stejnosměrný motor. Motor může být napájen až 45 V s trvalým odběrem proudu až 2 A a špičkovým odběrem proudu (po dobu několika sekund) až 3,6 A. Před použitím doporučujeme prostudovat dokumentaci k DRV8871 .
DRV8871 - jednokanálový ovladač motoru .
DRV8871 45V/3,6A Prezentace .

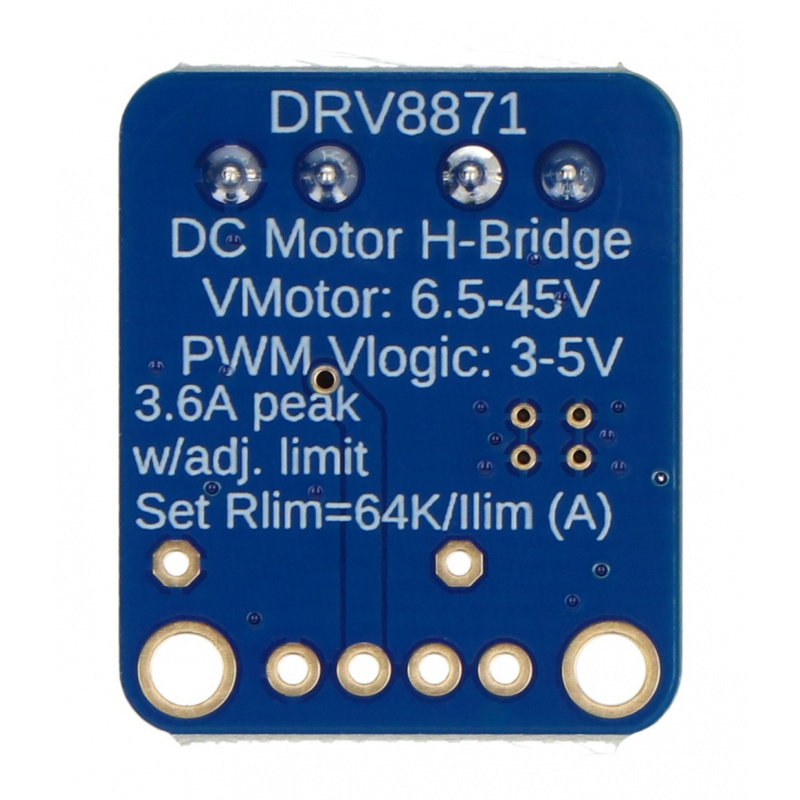

Specifikace DRV8871
Počet kanálů: 1
- Napájecí napětí: 6,5 V až 45 V
- Provozní napětí logické části: až 5,5 V
- Trvalý proud na kanál: 2 A
- Maximální proud na kanál: 3,6 A
- PWM řízení
- Tepelná ochrana
- Ochrana proti nadproudu
- Ochrana proti podpětí
- Rozměry: 24,4 × 20,4 × 9,7 mm
- Hmotnost: 2,2 g (bez konektorů)
- Sada obsahuje modul a konektory Goldpin a šroubovací konektory.
Odvození

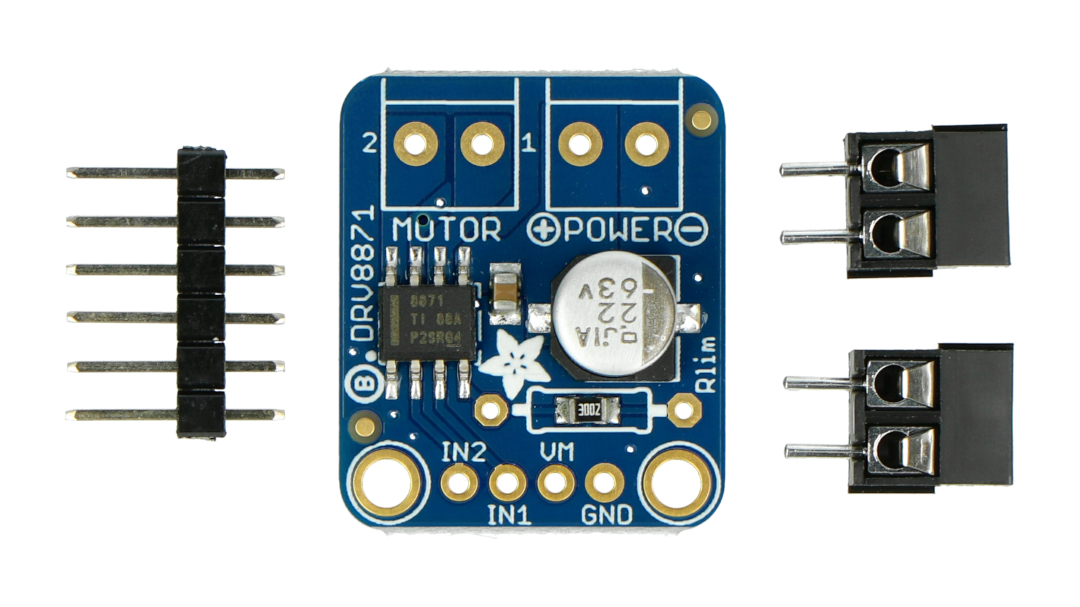

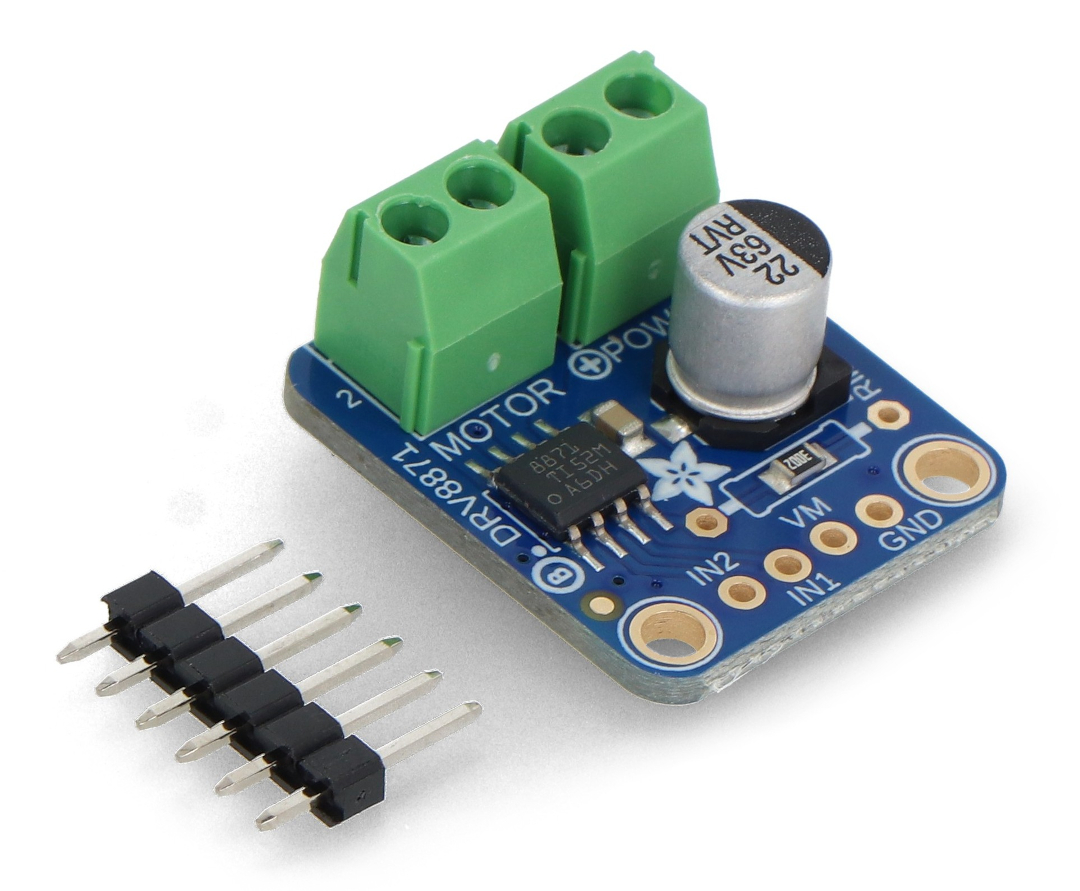

Obvod má otvory pro pájení konektorů s roztečí 2,54 mm, zlatých pinů a šroubovacích svorek. Všechny konektory jsou součástí sady.
Sada obsahuje modul a konektory Goldpin a šroubovací konektory.

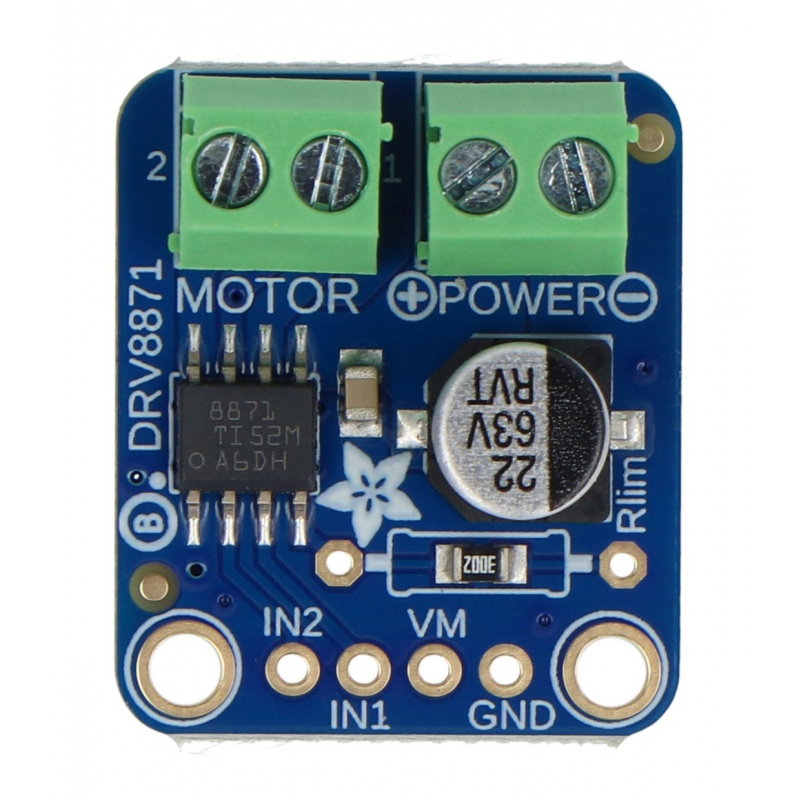

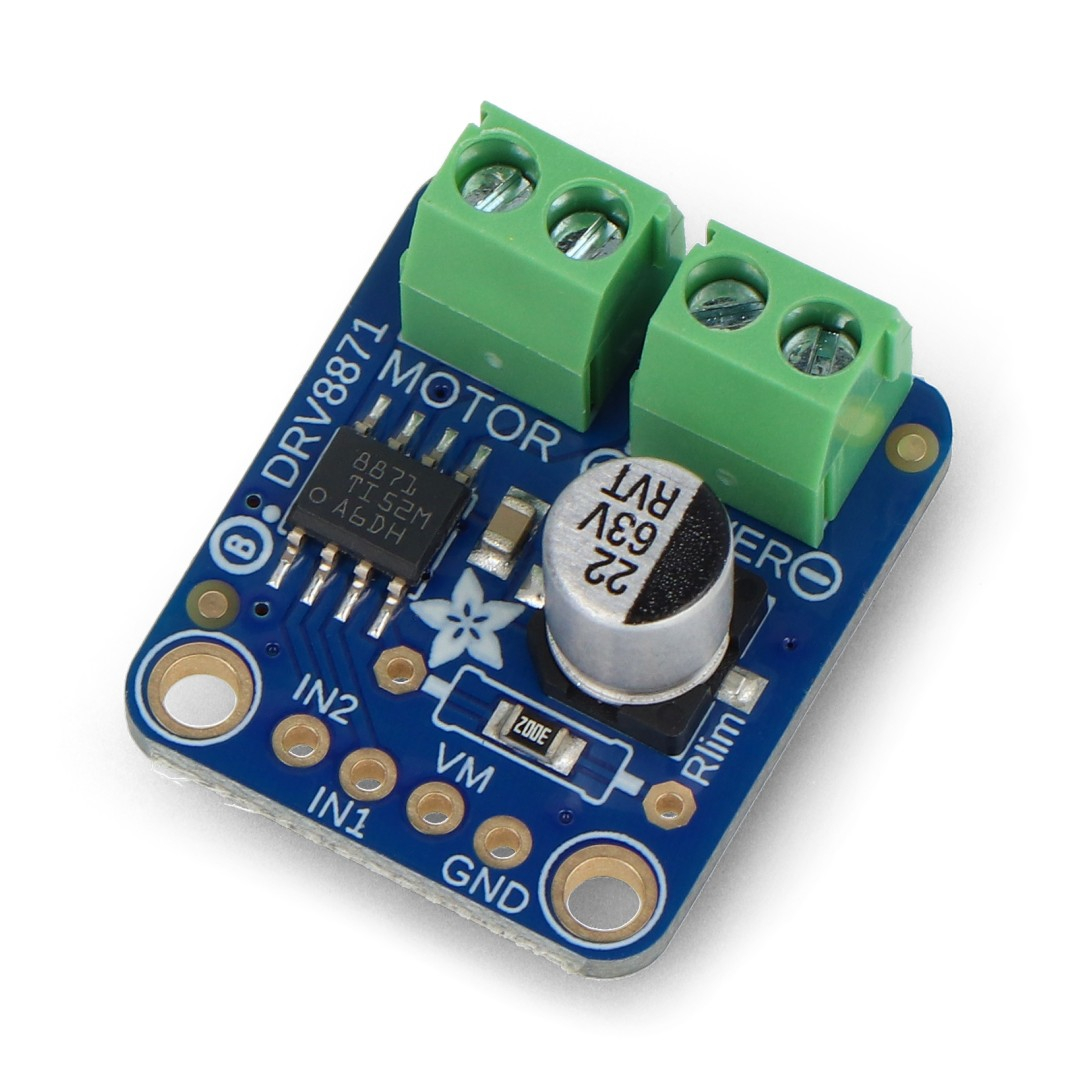

| KOLÍK | Popis |
|---|---|
Napájení +, VM | Napájecí napětí motoru se pohybuje od 6,5 V do 45 V. |
| Napájení -, uzemnění | Hmotnost modulu. |
| VSTUP1, VSTUP2 | Vstupy pro řízení motoru pomocí PWM signálu. Připojeno k mikrokontroléru. |
| Motor 1, 2 | Výstupy připojené k pinu na motoru. |
Piny jsou standardní pozlacené lišty a šroubovací konektory, které umožňují zapojení modulu do kontaktní desky nebo připojení pomocí vodičů .
