Popis produktu: Waveshare - slotový senzor
Digitální modul s optickým senzorem se slotem 6 mm. Modul má zabudovaný komparátor, díky němuž je výstupem digitální signál. Napájecí napětí je 3,3 V až 5 V. Spolu s číselníkem kodéru jej lze použít jako zařízení pro počítání pulsů atd.

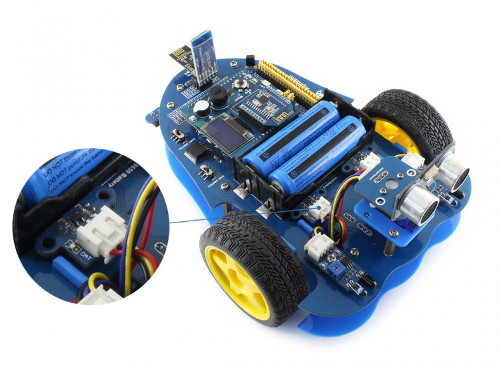

Modul se používá v sadách AlphaBot.
Podpora senzorů
Senzor má digitální výstup, který by měl být připojen k vodiči mikrokontroléru, např. Arduino . Po připojení zdroje se na výstupech objeví logické stavy 0 nebo 1.
| Kolík | Popis |
|---|---|
| VCC | Napájecí napětí od 3,3 V do 5 V. |
| GND | Hmotnost systému. |
| DOUT | Digitální výstup se signálem 0 a 1. |
|
Produkt je kompatibilní s Arduino Výrobce připravil uživatelskou příručku s ukázkovým programem pro Arduino a STM32 . |
Specifikace štěrbinového senzoru
-
Napájecí napětí: od 3,3 V do 5 V.
- Šířka štěrbiny: 6 mm
- Komunikace: digitální signál 0/1
- Rozměry modulu: 27 x 19 x 15 mm
Sada obsahuje
- Senzor mezery
- Kodérový disk 20 slotů
- 3kolíkový kabel, rozteč 2,54 mm
