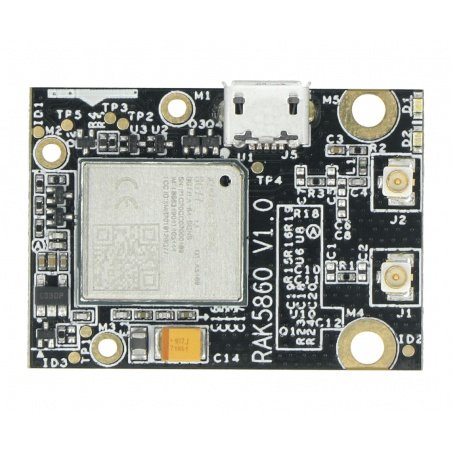

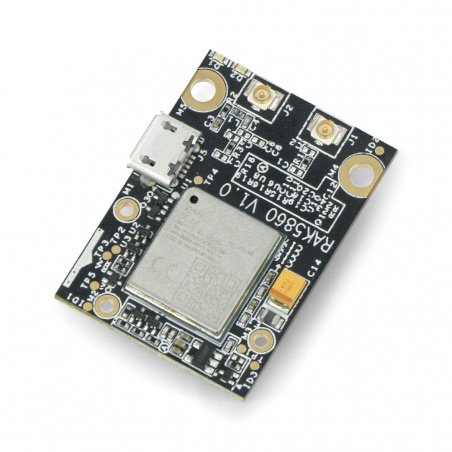

Popis produktu: Bezdrátový modul NB-IoT - rozšíření I / O WisBlock - Rak Wireless RAK5860
Rozšíření RAK5860 je modul navržený pro práci se základní deskou WisBlock RAK5005-O. Poskytuje bezdrátovou komunikaci LTE Cat M1 a LTE Cat NB2 pro sestavený systém. IO modul podporuje síť LTE-FDD a může pracovat v režimu Half-Duplex v síti LTE. Poskytuje také volitelnou funkci GNSS. Vybaven konektorem microUSB, který se používá k ladění a odesílání AT příkazů a přenosu dat. Aby správně fungovalo, musí být rozšíření připojeno k vývojovým modulům WisBlock Base Board a WisBlock Core.
Na webových stránkách výrobce je uživatelská příručka, která usnadňuje zahájení práce s modulem.
Rozšíření bezdrátové komunikace WisBlock IO do systému WisBlock.
Složení systému WisBlock.Řada WisBlock
Moduly řady WisBlock vyráběné společností Rak Wireless . Umožňují vám provádět rozsáhlé projekty IoT, které lze použít v pokročilých scénářích a základních projektech. Systém WisBlock zahrnuje: základní deskuWisBlock, vývojový modul WisBlock Core, senzory WisBlock a rozšiřující moduly WisBlock IO. Používají se k rychlé implementaci inženýrských prototypů, jsou také určeny k vytváření hromadných aplikací připravených k průmyslové implementaci.
WisBlock IO Extensions
WisBlock IO moduly vám umožní rozšířit vaše projekty a scénáře o další rozhraní, senzory a komunikační rozšíření. Umožňují také připojení modulů mimo řadu WisBlock. Jsou sestaveny podle schématu zobrazeného na druhé fotografii. Před uvedením do provozu se ujistěte, že je modul správně připojen. Pro správnou funkci vyžadují spojení s vývojovým modulemWisBlock Core a základní deskou WisBlock .
Způsob montáže modulu se základovou deskou.

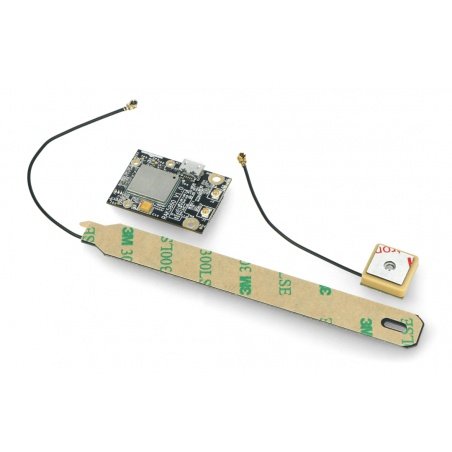

Sada obsahuje také externí antény GPS a LTE.
Technická specifikace modulu
- Kompatibilní se sérií WisBlock
- Quectel BG77 s LTE Cat M1, LTE cat NB2 a GNSS
- Naprogramováno pomocí sady příkazů Quectel AT
- Konektory IPEX pro externí anténu LTE a GPS

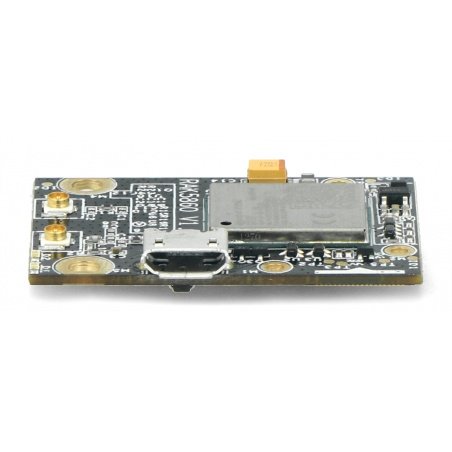

- MicroUSB konektor

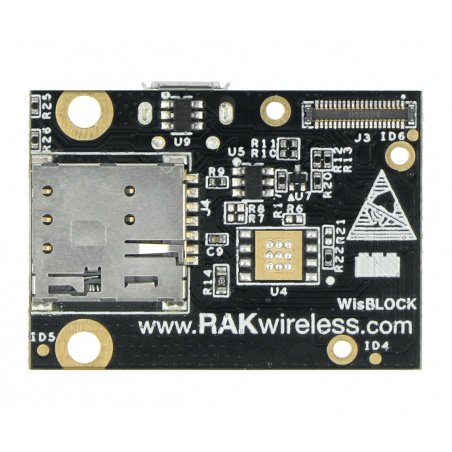

- Možnosti Nano SIM a ESIM
- Integrované LED pro signalizaci provozního stavu
- Napájení: od 2,6 V do 4,2 V
- typické: 3,3 V
- Rozměry modulu: 25 x 35 mm
Obsah soupravy
- Modul RAK5860
- GPS anténa
- LTE anténa
