Popis produktu: Trubkový aktuátor TLA-1 500 N 7 mm/s 12 V s přepěťovým spínačem - zdvih 30 cm
Trubkový aktuátor TLA-1 od společnosti Elektrobim je elektrický lineární aktuátor určený pro aplikace vyžadující kompaktní konstrukci a vysokou přesnost. Díky umístění motoru v ose aktuátoru dosahuje model TLA-1 mimořádně malých rozměrů při zachování dynamické síly 500 N. Pracuje s napětím 12 V DC a nabízí rychlost vysouvání 7 mm/s bez zatížení. Vestavěný spínač proti přetížení chrání mechanismus před poškozením v případě přetížení nebo narazení na překážku a automaticky zastaví pístní tyč. Konstrukce s třídou krytí IP65 zajišťuje odolnost vůči náročným podmínkám prostředí, což z aktuátoru činí vynikající volbu pro vnitřní i venkovní použití.
Náš obchod nabízí široký výběr dalších modelů lineárních aktuátorů – podívejte se na ně!

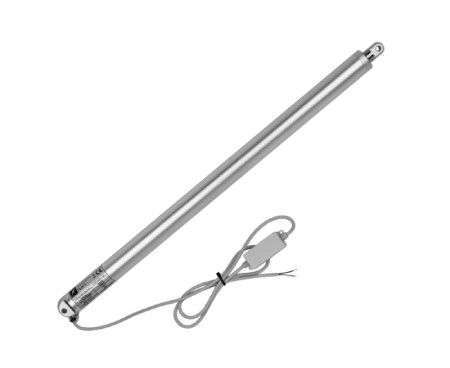

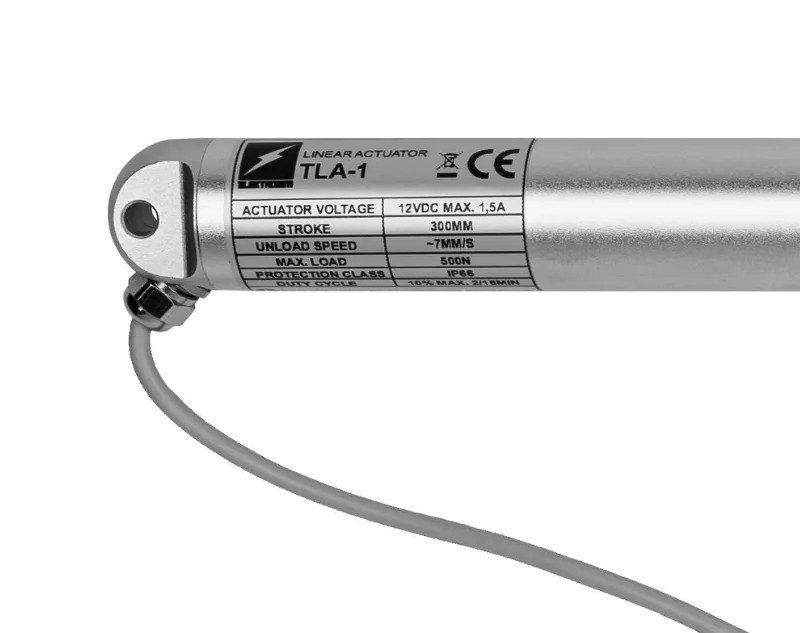

Trubkový aktuátor TLA-1 500 N 7 mm/s 12 V s jističem proti přetížení - zdvih 30 cm.

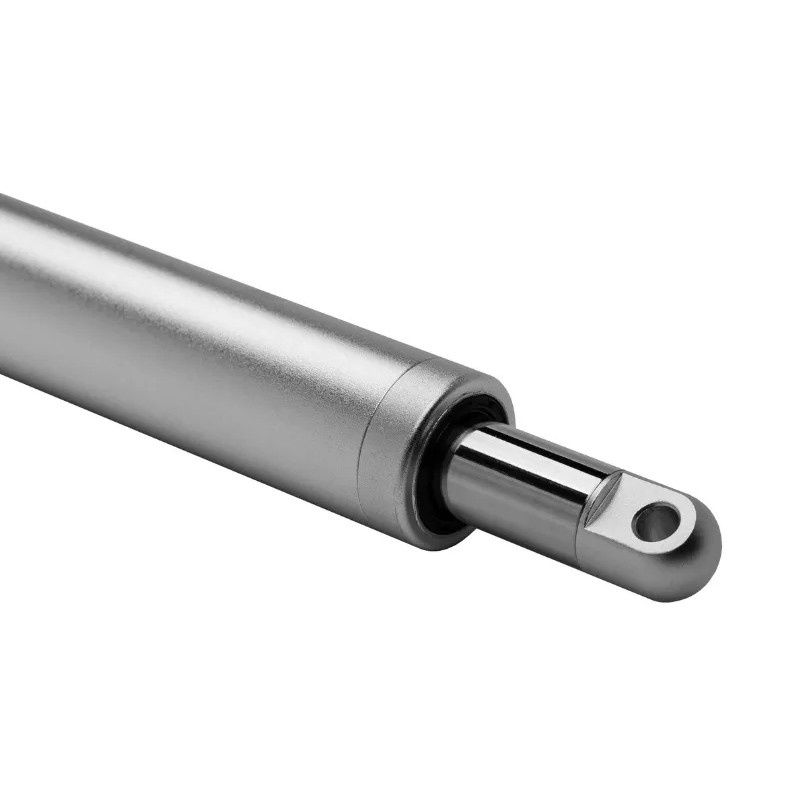

Pohon o průměru 28 mm se díky svým kompaktním rozměrům dobře osvědčí v mnoha projektech.
Hlavní vlastnosti pohonu TLA-1
- Kompaktní konstrukce : motor je namontován v ose pohonu, průměr pouzdra je pouze 28 mm
- Přepínač proti přetížení : chrání mechanismus před poškozením a zvyšuje bezpečnost používání
- Zdvih 300 mm : vhodný pro většinu lineárních aplikací
- Pracovní cyklus 10 % : maximálně 2 minuty nepřetržitého provozu, určeno pro přerušovaný provoz
- Třída ochrany IP65 : odolnost vůči prachu a stříkající vodě ze všech směrů
- Tichý provoz : hladina hluku ≤ 55 dB
- Široký rozsah provozních teplot : od -15 °C do 65 °C
Připojení a ovládání pohonu
Pohon TLA-1 je napájen stejnosměrným napětím 12 V a ovládán změnou polarity napájecích kabelů - změna směru napětí mění směr pohybu pístní tyče. Pohon nemá mechanické koncové spínače, takže za jeho zastavení je zodpovědný vestavěný elektronický spínač proti přetížení . Pohon se zastaví, když je pístní tyč zcela vysunuta, zasunuta nebo po kontaktu s mechanickou překážkou. Pro připojení použijte kabely s minimálním průřezem 2 x 0,5 mm² . Ovládání lze provádět ručně i pomocí reléových ovladačů. Pro montáž pohonu se používají dva otvory o průměru 6 mm.

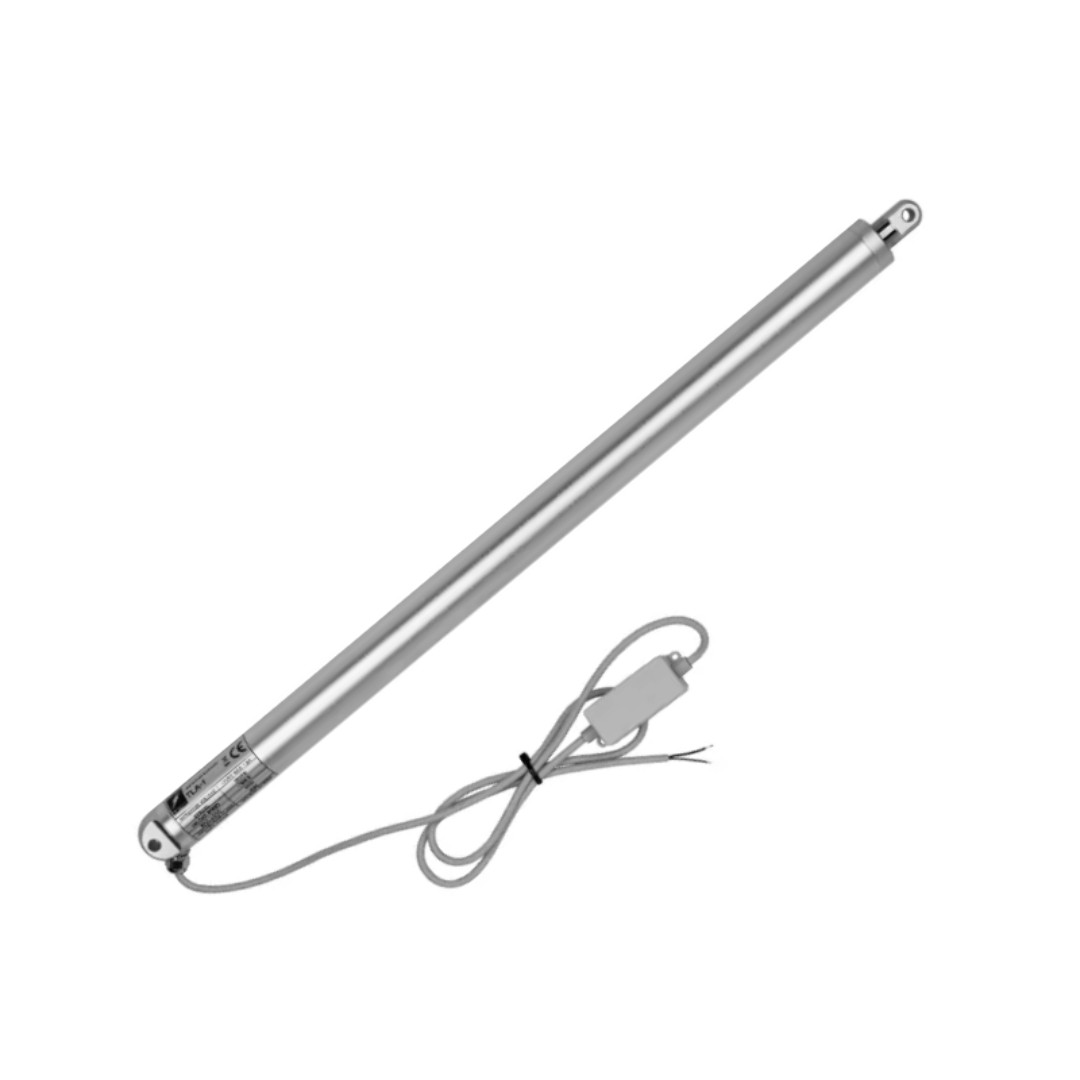

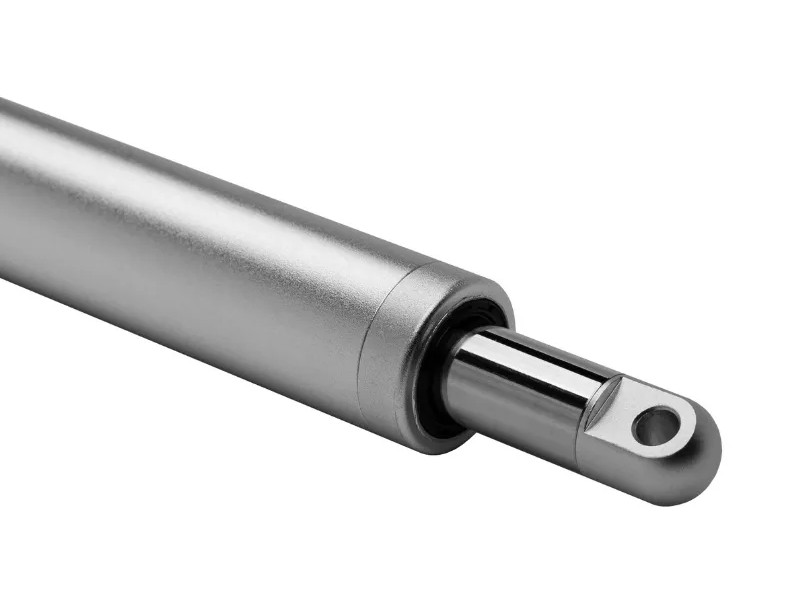

Trubkový pohon má nosnost 500 N a vestavěný spínač proti přetížení automaticky zastaví pohon.

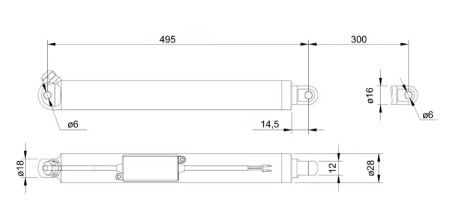

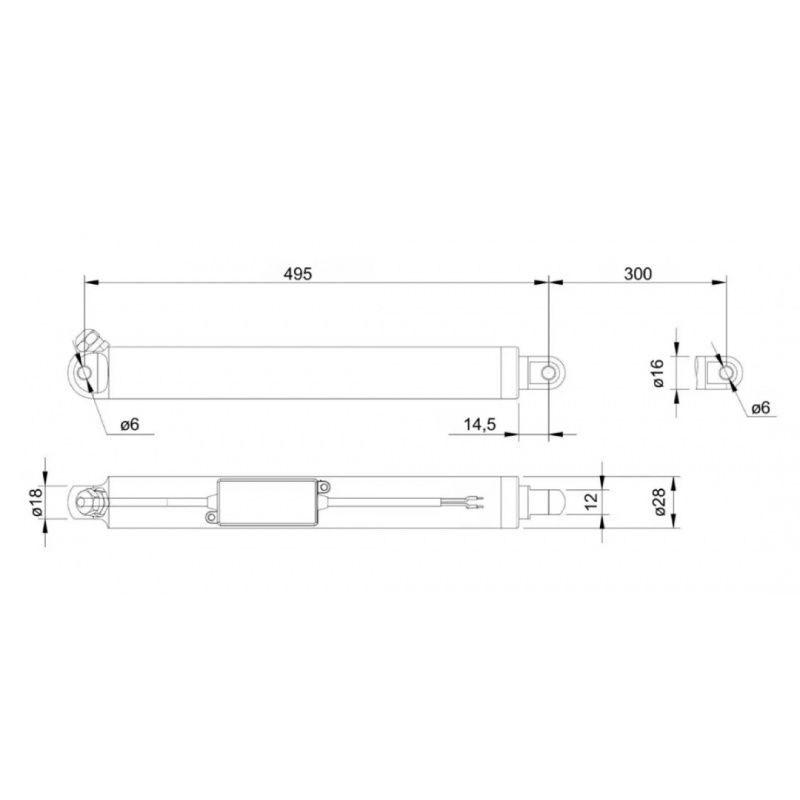

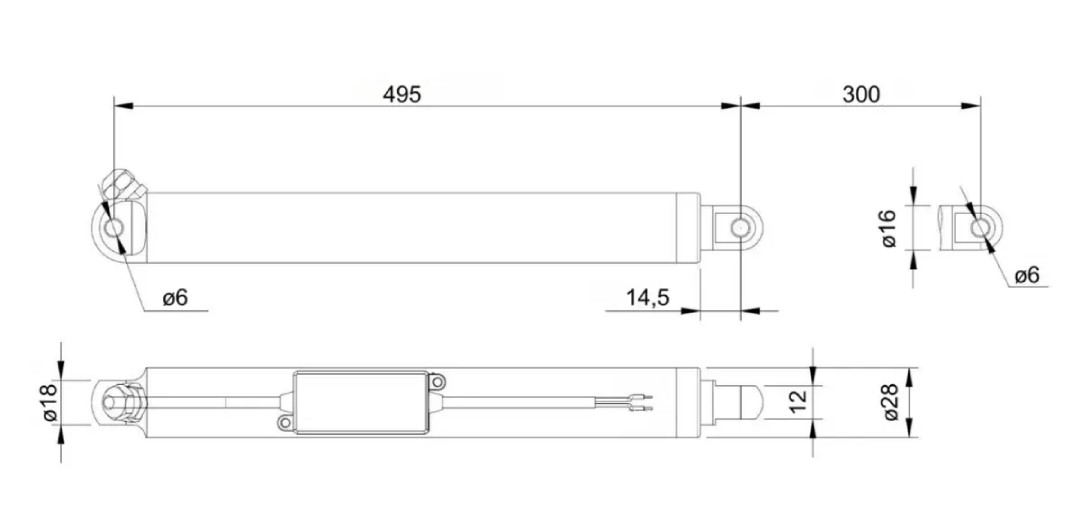

Rozměry pohonu v diagramu jsou uvedeny v mm.
Praktické aplikace
Pohon TLA-1 je vhodný pro mnoho domácích i průmyslových automatizačních aplikací. Lze jej použít k automatizaci klapek, poklopů, oken nebo solárních panelů . Často se také používá ve ventilačních systémech, kutilských projektech a chovu zvířat – všude tam, kde je potřeba přesný a spolehlivý lineární pohyb s omezeným instalačním prostorem.
| Technická specifikace trubkového aktuátoru TLA-1 | |
|---|---|
| Napájecí napětí | 12V stejnosměrného proudu |
| Moc | 18 palců |
| Jmenovitý proud | 1,5 A |
| Dynamická únosnost | 500 N |
| Zdvih pístní tyče | 300 mm |
| Rychlost posuvu (bez zatížení) | 7 mm/s |
| Třída těsnosti | IP65 |
| Pracovní cyklus | 10 % (max. 2 min nepřetržitého provozu) |
| Hladina hluku | ≤ 55 dB |
| Provozní teplota | od -15 °C do 65 °C |
| Zpětná vazba | nedostatek |
| Zabezpečení | přepínač přetížení |
| Celková délka ve složeném stavu | 495 mm |
| Průměr pouzdra | 28mm |
