Bus Servo Adapter (A) - řadič pro serva sériové sběrnice řady ST/SC - UART - Waveshare 25514
Servo adaptérová deska Serial Bus je kompaktní a všestranné řešení pro napájení a řízení serv ST a SC. přes rozhraní UART a USB . Má široký rozsah vstupního napětí od 9 V do 12,6 V DC a umožňuje současné ovládání až 253 serv , což z něj činí ideální volbu pro pokročilé robotické projekty vyžadující přesné řízení a zpětnou vazbu.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Bus Servo Adapter (A) - ovladač pro sériové sběrnicové servomechanismy řady ST / SC - UART - Waveshare 25514
Deska adaptéru pro sériové sběrnicové servomechanismy značky Waveshare integruje napájení servomechanismu a řídicí obvod, čímž zajišťuje stabilní a efektivní provoz sériových serv. Díky podpoře širokého rozsahu vstupního napětí od 9 V do 12,6 V (lze jej rovněž napájet napětím od 5 V do 8,4 V) a kompaktním rozměrům lze desku snadno integrovat do projektů s omezeným prostorem. Umožňuje současně řídit až 253 serv řady ST a SC, přičemž je nutné zajistit odpovídající napájení pro všechny připojené servomechanismy. Deska je vhodná zejména pro pokročilé robotické projekty, jako je konstrukce čtyřnohých a šestinohých robotů, tvorba robotických ramen, návrh humanoidních robotů nebo projekty vyžadující automatické řízení v uzavřené regulační smyčce.
Výrobce připravil podrobnou uživatelskou příručku, která vám pomůže začít pracovat se zařízením - podívejte se!
Bus Servo Adapter (A) - ovladač pro sériové sběrnicové servomechanismy řady ST / SC - UART - Waveshare 25514.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Zařízení podporuje servomechanismy řady ST a SC.
Hlavní vlastnosti ovladače
- Podpora hostitelských zařízení a MCU: umožňuje připojení k hostitelskému zařízení nebo mikropočítači za účelem řízení sériových sběrnicových servomechanismů
- Řízení více serv: umožňuje současné ovládání až 253 serv ST / SC při zajištění odpovídajícího napájení
- Široký rozsah vstupního napětí: vstupní napětí se pohybuje od 9 V do 12,6 V; v praxi lze adaptér napájet také napětím od 5 V do 8,4 V (vstupní napětí ovladače a napětí servomechanismu musí být stejné)
- Stabilní provoz: integrovaný řídicí obvod zajišťuje stabilní činnost servomechanismů
- Kompaktní konstrukce: malé rozměry a prostorově úsporné provedení jsou vhodné pro integraci do projektů s omezeným instalačním prostorem
- Komunikační rozhraní: podporuje UART a USB pro komunikaci a řízení

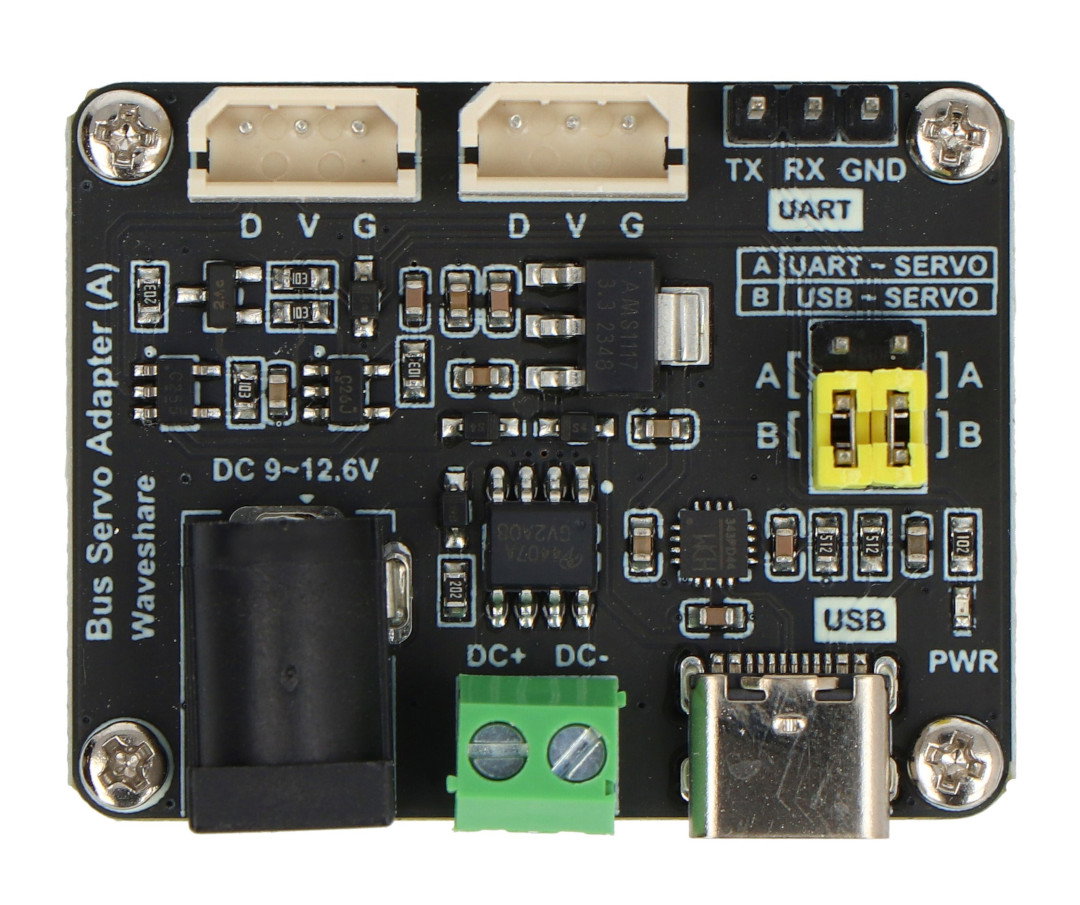

Rozmístění prvků na desce
- Napájecí konektor DC 5,5 / 2,1 mm
- Šroubová svorkovnice napájení
- Konektor USB typu C
- Propojka pro volbu režimu řízení
- Rozhraní pro řízení sériových sběrnicových servomechanismů
- Komunikační rozhraní UART
Rozmístění prvků na desce.
Servomechanismus není součástí sady a lze jej zakoupit samostatně v našem obchodě.
Servomechanismy kompatibilní s Bus Servo Adapter (A)
Mezi kompatibilní servomechanismy patří modely řady ST a SC, je však třeba mít na paměti, že současné používání servomechanismů z obou řad se nedoporučuje. Z řady ST jsou podporovány následující modely: ST3215-HS, ST3215, ST3025 a ST3020. Pro řadu SC jsou k dispozici modely SC09 a SC15. Při používání různých modelů v rámci jedné řady je důležité ověřit, zda napájecí zdroj poskytuje dostatečný výkon pro současné napájení všech připojených servomechanismů.
Řízení otáčení sériového sběrnicového servomechanismu
Deska podporuje řízení prostřednictvím UART a USB. V závislosti na použitém zařízení lze režim řízení přepínat pomocí propojky.
- Řízení přes UART: umožňuje přímé řízení sériových sběrnicových servomechanismů prostřednictvím UART a podporuje hardwarové platformy, jako jsou Raspberry Pi Zero, ESP32, Arduino a STM32
- Řízení přes USB: umožňuje snadné řízení sériových sběrnicových servomechanismů a příjem zpětných dat prostřednictvím hostitelských zařízení vybavených USB, například PC, Raspberry Pi 4B nebo Jetson Orin Nano
Podporuje UART a USB pro komunikaci a řízení.
Vstupní napětí se pohybuje od 9 V do 12,6 V, adaptér však lze napájet také napětím od 5 V do 8,4 V.
Technická specifikace produktu
- Rozsah napájecího napětí: od 9 V do 12,6 V DC a od 5 V do 8,4 V (vstupní napětí ovladače a napětí servomechanismu musí být stejné)
- Řízení: sériová sběrnice UART
- Programovací konektor: USB typu C
- Napájecí konektor: 5,5 / 2,1 mm DC
- Rozměry desky: 42 x 33 mm
- Průměr montážního otvoru: 2,5 mm
- Rozteč montážních otvorů: 42 x 28 mm
- Hmotnost: 0,016 kg
Obsah sady
- 1x Bus Servo Adapter (A) - ovladač pro sériové sběrnicové servomechanismy řady ST / SC - UART - Waveshare 25514
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Napětí z | 9,0 V |
| Napětí dolů | 12.6 V |
| Rozhraní | UART |
| Typ modulu | Řidič motoru |
| Šířka | 7 cm |
| Výška | 5 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,021 kg |
