Popis produktu: Arduino Modulino Led Matrix - programovatelná LED matice 8x12 - Qwiic - ABX00152
Modulo LED Matrix ABX00152 je navržen pro rychlou integraci s ekosystémem Arduino a moduly Modulo . Displej využívá matici 8x12 LED – 96 individuálně ovladatelných modrých LED – která umožňuje prezentaci textu, ikon, animací a jednoduché grafiky. Modul nabízí funkce kompatibilní s maticí LED zabudovanou v WiFi desce Arduino UNO R4 , což usnadňuje používání předpřipravených příkladů a kódu. Displej je řízen mikrokontrolérem STM32C011F4U6TR , který podporuje Charlieplexing a komunikaci I2C. Díky možnosti programově měnit adresu I2C lze v jednom projektu použít více modulů Modulo LED Matrix .

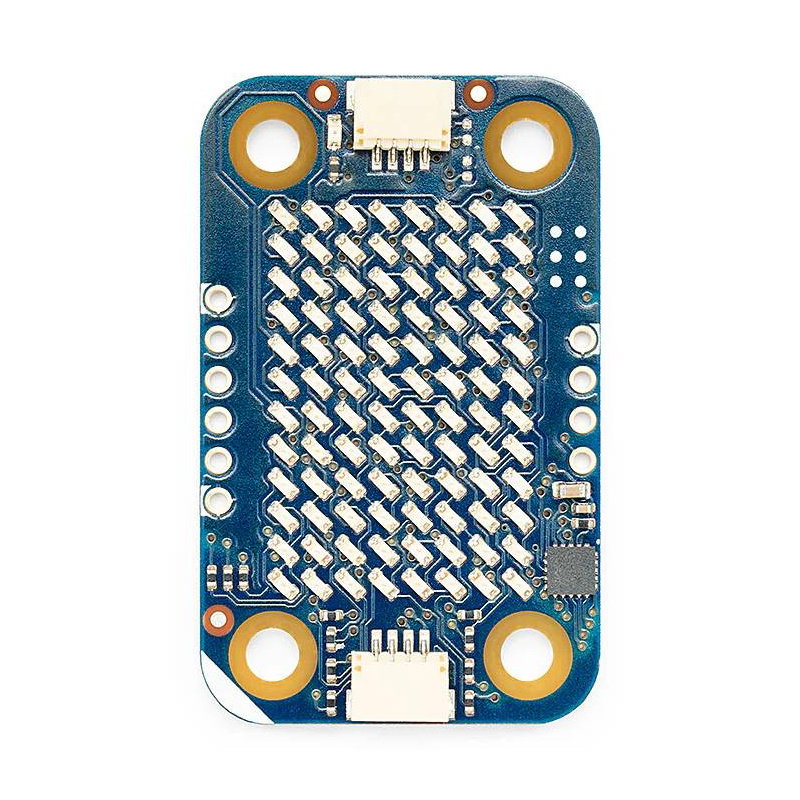

Arduino Modulino LED Matrix - programovatelná LED matice 8x12 - Qwiic - ABX00152.

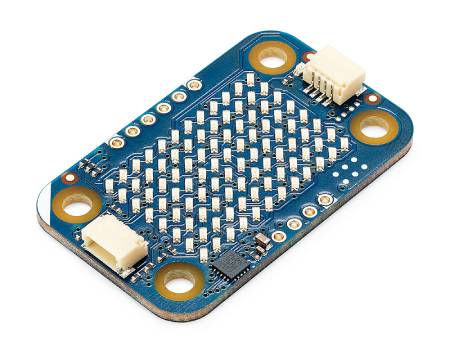

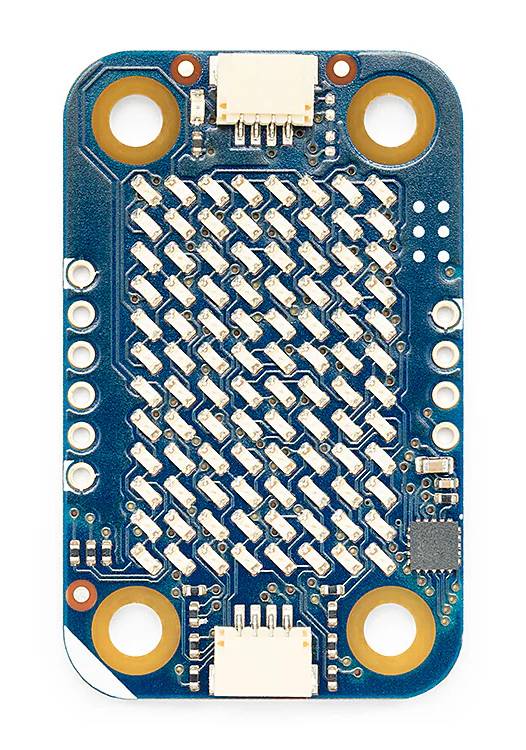

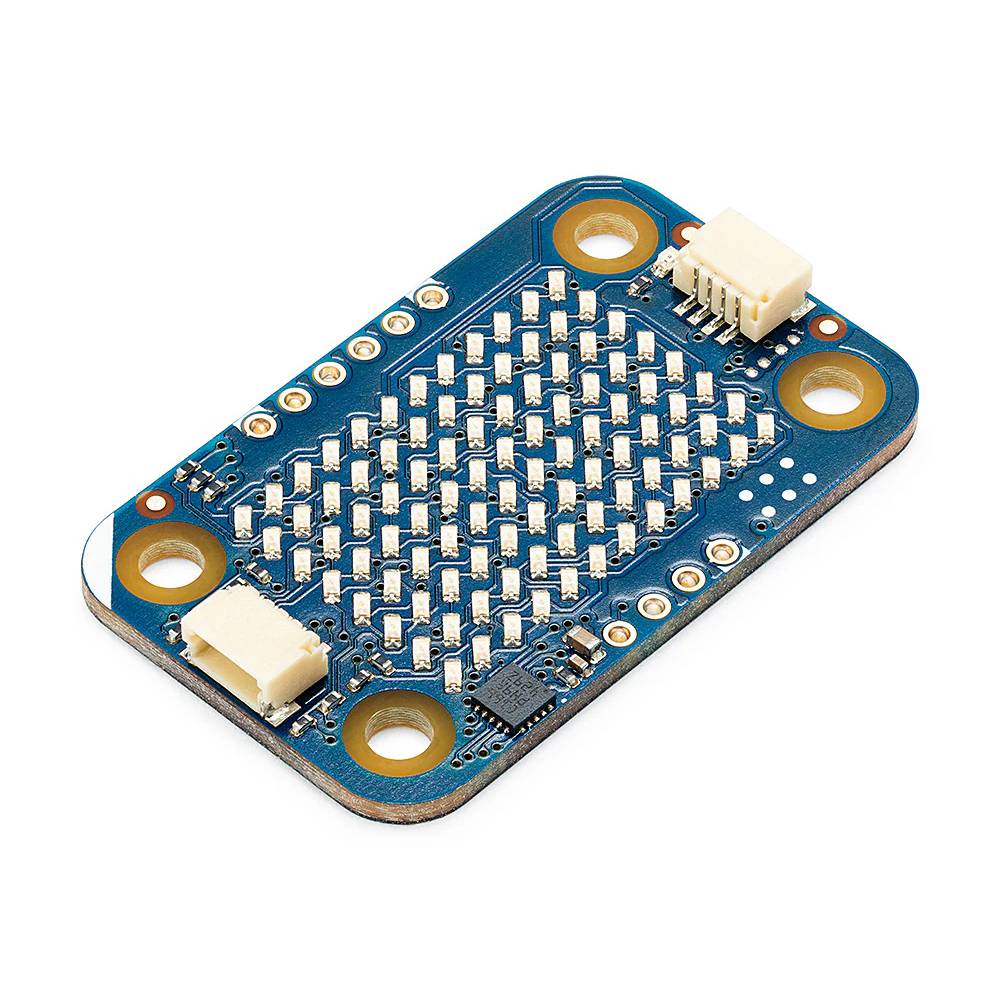

Displej využívá matici LED 8x12 (96 diod).
Hlavní vlastnosti LED matice
- 8x12 LED matice : 96 individuálně ovladatelných modrých LED diod
- Kompatibilita s Arduino UNO R4 WiFi : funkce kompatibilní s vestavěnou LED maticí této desky
- Komunikace I2C : rychlá výměna dat přes konektory Qwiic
- Programovatelná I2C adresa : možnost připojení několika modulů k jedné sběrnici
- Podpora animací a grafiky : zobrazení textu, ikon, vzorů a vizuálních efektů
- Režim stupňů šedi : Podporuje 16 úrovní jasu pro pokročilejší animace
- Připraveno k použití : modul je předem smontovaný a dodává se s kabelem Qwiic
- Integrace s ekosystémem Arduino : interoperabilita s Arduino IDE, Arduino Cloud a MicroPythonem
Konektivita Qwiic a rozložení pinů modulu
Modulo LED Matrix využívá konektory Qwiic , které umožňují rychlé připojení modulu ke kompatibilním deskám Arduino bez složitého zapojení. Komunikace probíhá přes sběrnici I2C a modul pracuje na napětí 3,3 V. Technologie Daisy-chain umožňuje propojit více modulů Modulino v jednom systému. Deska také obsahuje kontakty sběrnice I2C: SDA , SCL , 3,3 V a GND . Další servisní piny SWD se používají pro diagnostiku a programování mikrokontroléru STM32. Modul je kompatibilní s Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT a Nano Matter a dalšími . Pro desky Arduino Nano je pohodlným řešením použití nosiče konektorů Arduino Nano Connector Carrier , který poskytuje konektory Qwiic. Modul může také spolupracovat s dalšími zařízeními Qwiic, za předpokladu, že napětí je kompatibilní s 3,3 V. Programová změna adresy I2C umožňuje vyhnout se konfliktům adres ve složitějších projektech.

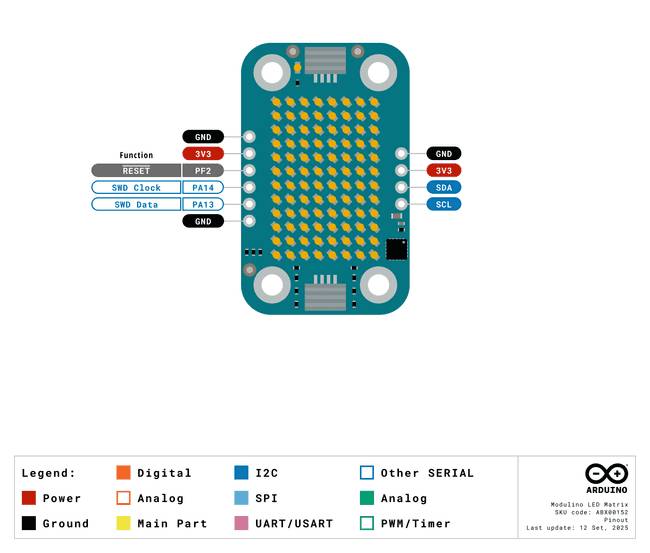

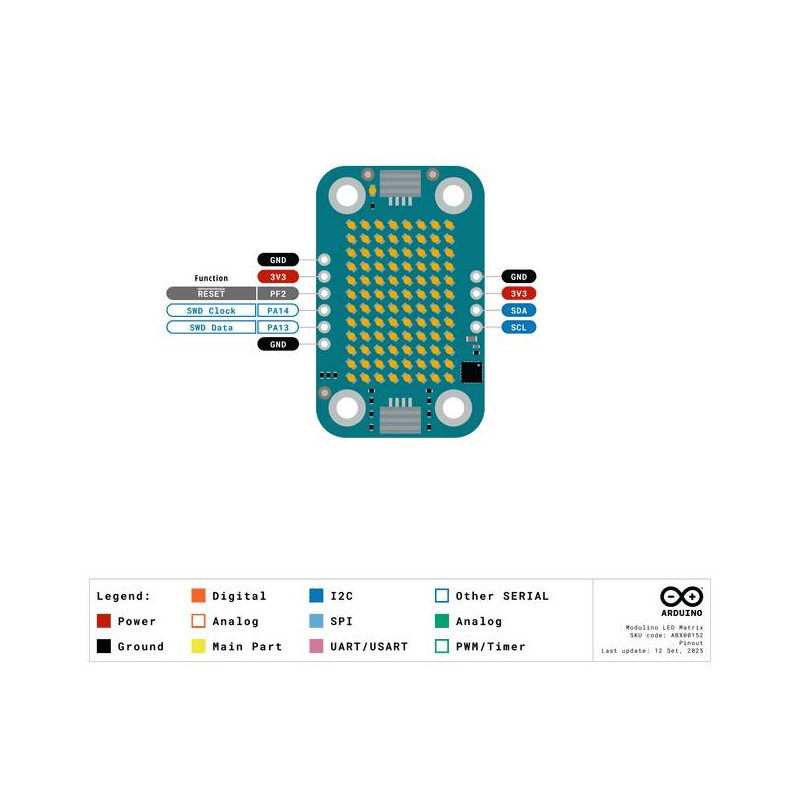

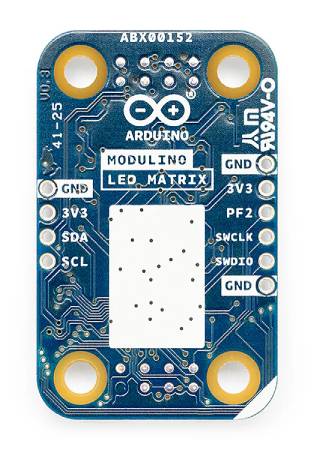

Schéma zapojení pinů.

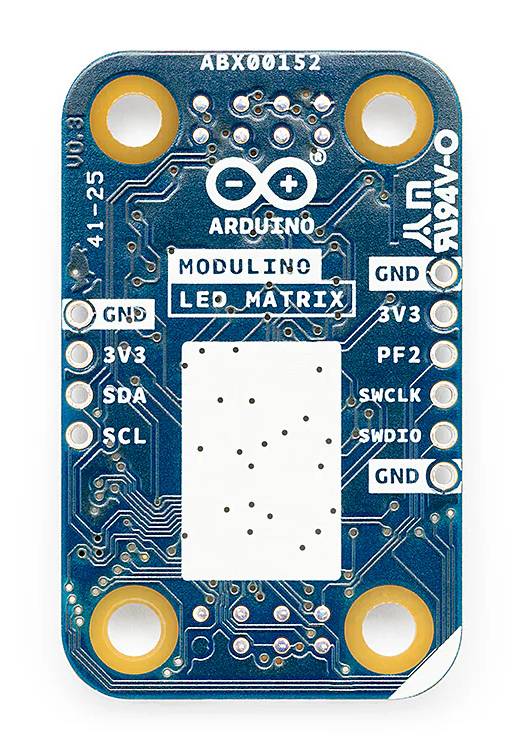

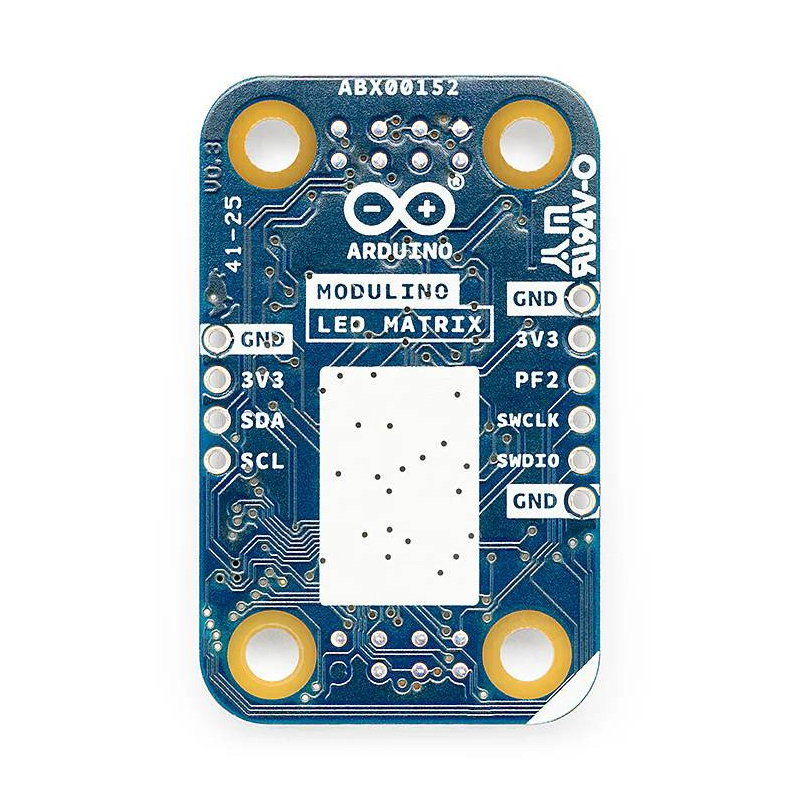

Deska má také pájecí plošky pro sběrnici I2C.
Programování matice s modulárními LED diodami
Modulo LED Matrix lze programovat v Arduino IDE a pomocí MicroPythonu . Výrobce poskytuje knihovnu Modulino , která zjednodušuje ovládání displeje a umožňuje rychle vytvářet text, animace, ikony a vlastní grafiku. Je to dobré řešení jak pro začátečníky, tak pro uživatele vytvářející složitější IoT projekty. Arduino IDE poskytuje funkce pro inicializaci modulu, zobrazení jednotlivých snímků, přehrávání animačních sekvencí, mazání matice a nastavení provozních režimů. Integrace s ArduinoGraphics umožňuje kreslit čáry, body, obdélníky a kruhy, aniž byste museli ručně ovládat každou LED. Modul také podporuje režim šedé stupně s 16 úrovněmi jasu . V MicroPythonu můžete ovládat jednotlivé pixely, kreslit tvary, zobrazovat text a vytvářet animace. Dostupné metody umožňují mimo jiné nastavovat pixely, mazat obrazovku, kreslit vodorovné a svislé čáry, obdélníky a elipsy a načítat předpřipravené snímky. Díky tomu je modul užitečný pro učení programování, prototypování a projektů s interaktivní vizuální signalizací.
Technické specifikace LED matice
- Displej: 8x12 LED matice
- Počet LED diod: 96
- Barva LED diody: modrá
- Typ ovládání: charlieplexing
- Mikrokontrolér: STM32C011F4U6TR
- Komunikace: I2C
- Konektory: 2x Qwiic
- Pájecí plošky: SDA, SCL, 3,3 V, GND
- Výchozí adresa I2C: 0x32
- Možnost změny I2C adresy: ano, programově
- Provozní napětí: 3,3 V
- Maximální odběr proudu: až 200 mA
- Podporovaná prostředí: Arduino IDE, Arduino CLI, MicroPython
- Kompatibilní desky: Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT, Nano Matter, Nano Connector Carrier
- Rozměry: 41 × 25,36 mm
- Hmotnost: 4,4 g
Obsah sady
- Modulino LED Matrix
- 5cm dlouhý kabel Qwiic

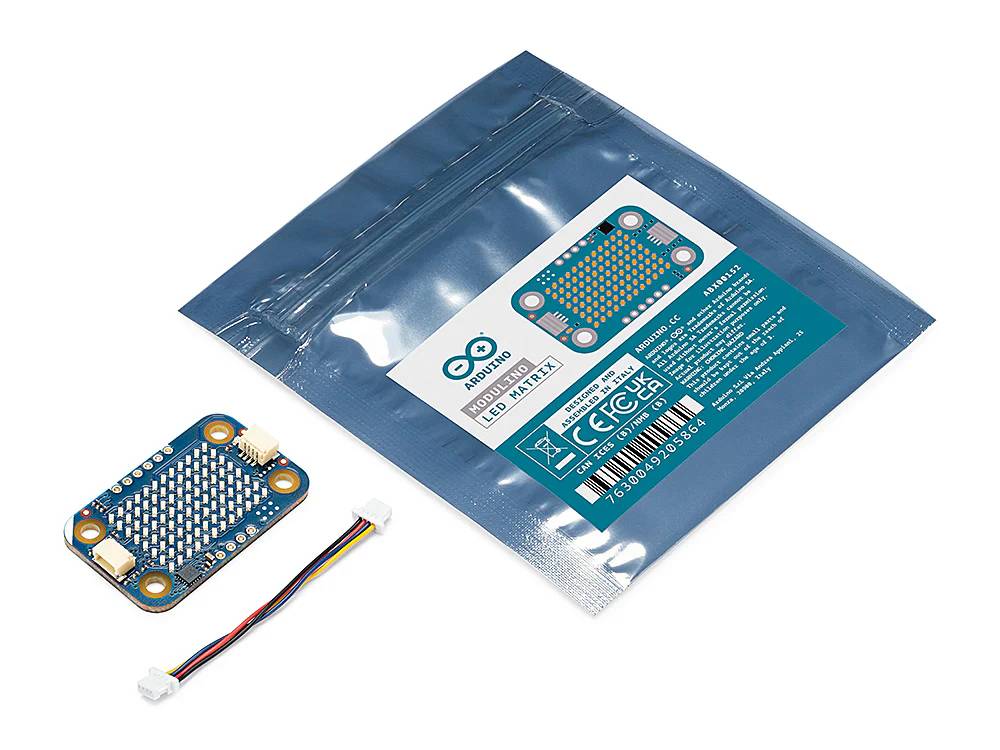

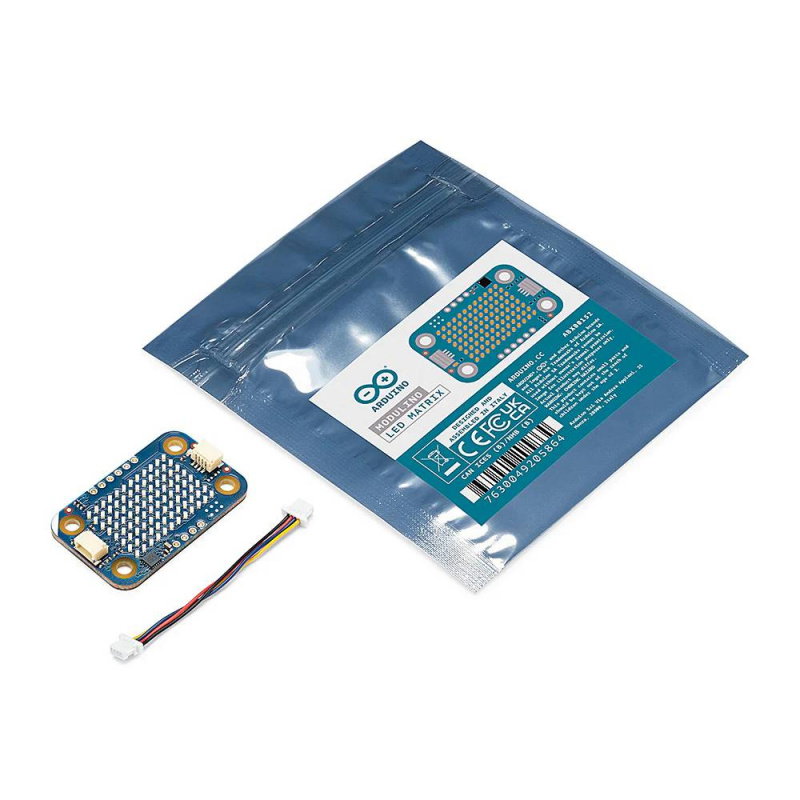

Prvky obsažené v sadě.
