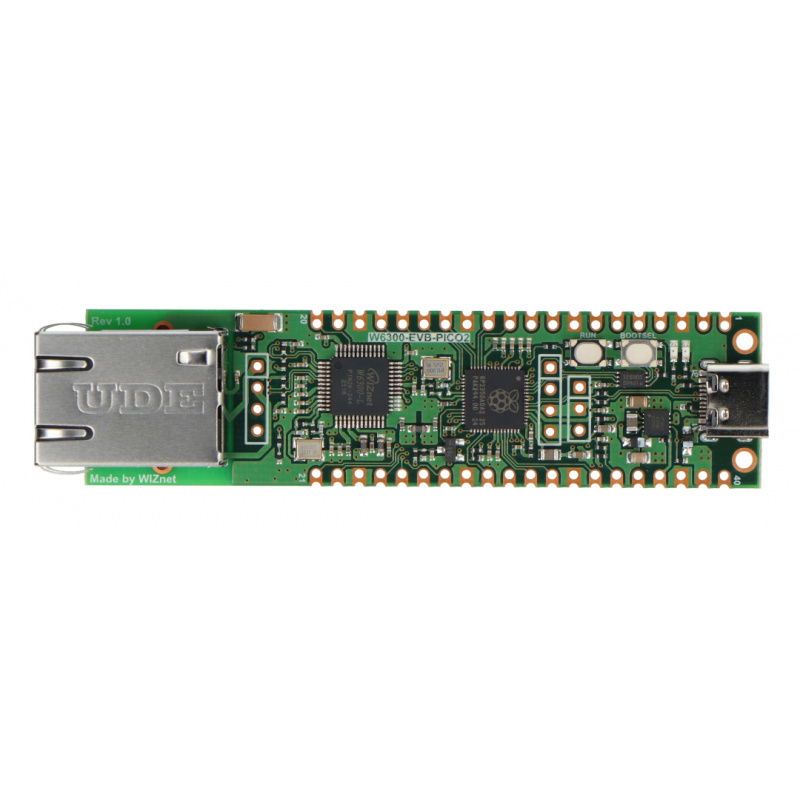

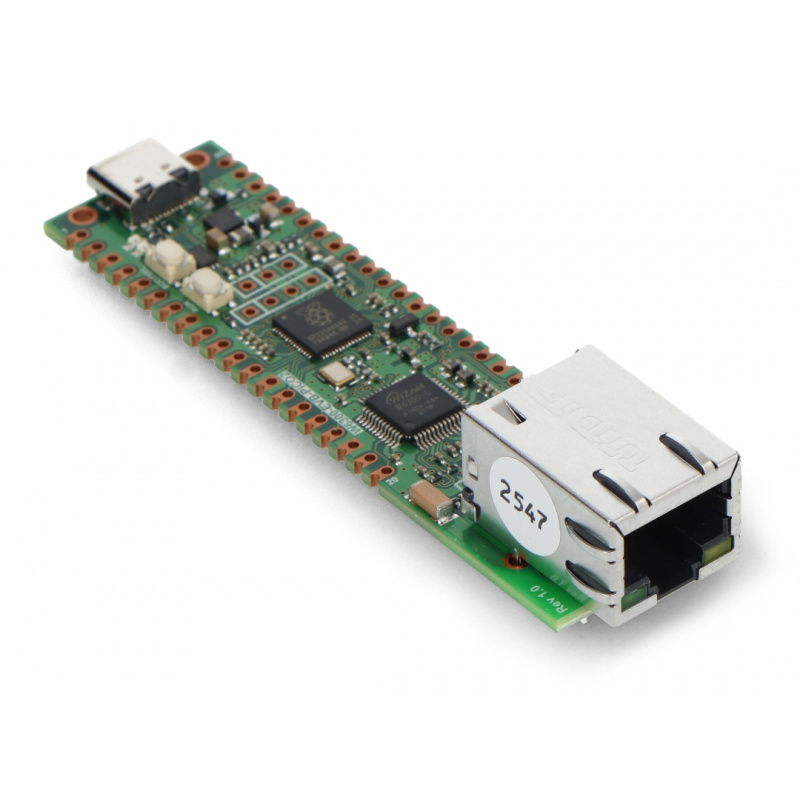

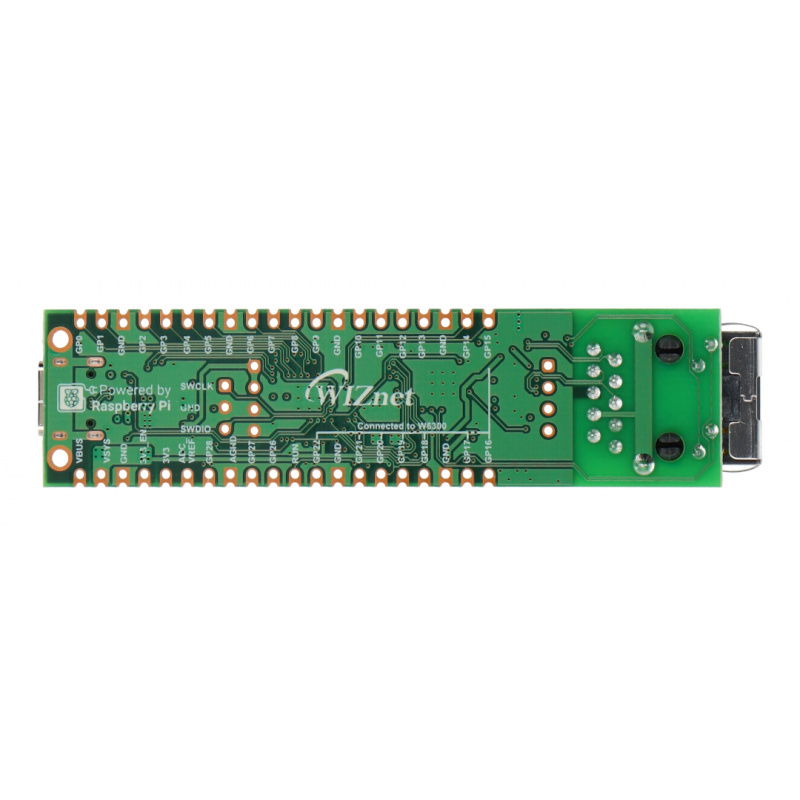

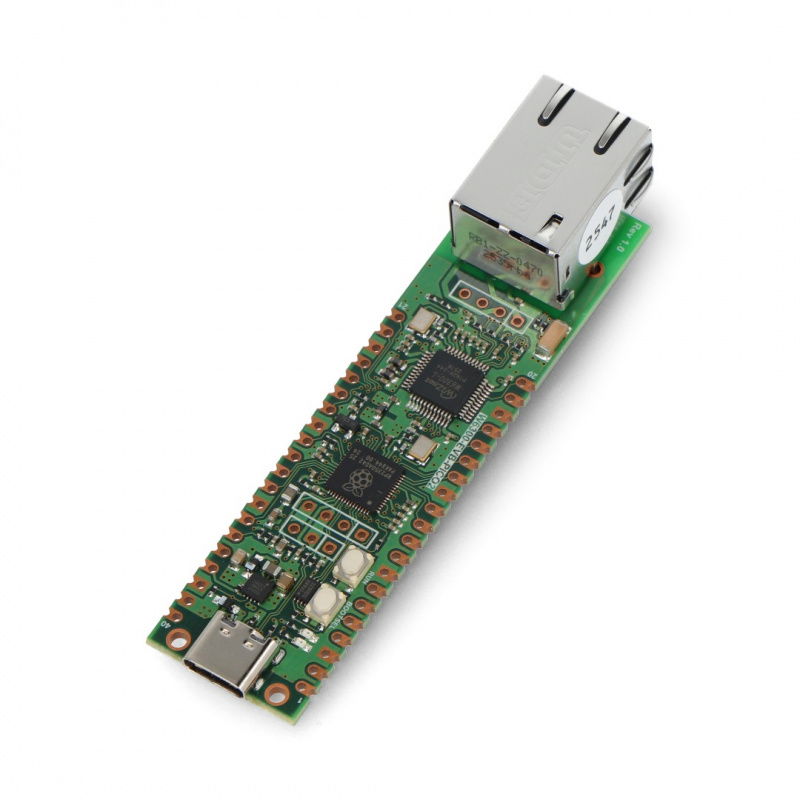

Popis produktu: W6300-EVB-Pico2 - deska s mikrokontrolérem RP2350 a Ethernetem - WIZnet
W6300-EVB-Pico2 je kompaktní vývojový modul založený na mikrokontroléru RP2350 s 16 MB integrované flash paměti a dvoujádrovým procesorem ARM Cortex-M33 . Integrovaný ethernetový řadič W6300 podporuje standardy IPv4/IPv6, TCP/UDP, ICMP a IGMP , což umožňuje vývoj vysoce výkonných síťových aplikací bez dalších obvodů. Modul nabízí široký rozsah vstupního/výstupního napětí (od 1,8 V do 5 V), bohatou sadu digitálních a analogových periferií a pokročilé bezpečnostní funkce, jako jsou TrustZone, Secure Boot a OTP . Díky kompatibilitě s Raspberry Pi Pico 2 a piny QSPI vyhrazenými pro Ethernet je W6300-EVB-Pico2 připraven k integraci do profesionálních embedded a IoT projektů.
W6300-EVB-Pico2 - deska s mikrokontrolérem RP2350 a Ethernetem - WIZnet.Výrobce také připravil podrobnou uživatelskou příručku , která obsahuje popis jednotlivých pinů – podívejte se na ni!
W6300-EVB-Pico2 je kompaktní vývojový modul založený na mikrokontroléru RP2350 s 16 MB vestavěné flash paměti.Speciální funkce
- Mikrokontrolér RP2350: dvoujádrový ARM Cortex-M33, 150 MHz
- Vestavěná flash paměť: 16 Mbit, podpora XIP (Execute In Place)
- Efektivní sběrnice Crossbar: multitasking a rychlý přístup k paměti
- Integrovaný ethernetový řadič W6300: Podporuje IPv4, IPv6, TCP/IP, UDP, Wake-on-LAN
- Paměť Ethernet TX/RX: 64 KB (32 KB + 32 KB)
- Kompatibilita s QSPI: GPIO 15 až 22 rezervováno pro komunikaci s W6300
Praktické aplikace
Modul W6300-EVB-Pico2 je vynikajícím řešením pro projekty vyžadující stabilní ethernetovou komunikaci a vysoký výkon při nízké spotřebě energie. Je ideální pro průmyslové aplikace, zařízení IoT, domácí automatizaci, chytré senzory a jako vzdělávací platforma pro výuku síťové komunikace. Kompatibilita s Raspberry Pi Pico 2 a rozsáhlá dokumentace usnadňují rychlý vývoj a nasazení aplikací v prostředích, jako jsou AWS IoT a Azure.
Technické specifikace modulu
- Procesor: RP2350 (2x Cortex-M33 až 150 MHz)
- Paměť SRAM: 520 kB
- Flash paměť: 16 Mbit (QSPI)
- Rozhraní:
- 2x UART, 2x I2C, 2x SPI
- 16x PWM
- 3x PIO (12 stavových automatů)
- 12bitový ADC 500 ksps (8 kanálů)
- Ethernet:
- W6300, 10/100 Mbps PHY s Auto-MDIX
- Podpora IPv4/IPv6, TCP, UDP, ICMP, Wake-on-LAN
- 64 kB paměti pro TX/RX
- Vestavěný konektor RJ45
- Zabezpečení: TrustZone, Secure Boot, OTP
- Napájení:
- 3,3 V (z DC-DC měniče)
- Vstup USB typu C: 5 V
- Konektory:
- 40pinový čip kompatibilní s Raspberry Pi Pico2
- 3pinový port SWD
- Provozní teplota: -20 °C až 85 °C (doporučeno do 70 °C)
- Rozměry desky plošných spojů: 21 x 51 mm, tloušťka 1 mm
- Hmotnost: 58 g
W6300-EVB-Pico2 je připraven k integraci do profesionálních embedded a IoT projektů.
