MP6602 - ovladač krokového motoru 35V/4A SPI - Pololu 5688
Krokový motor do 4 A na cívku s konfigurací přes SPI: ovladač Pololu MP6602 s detekcí zastavení motoru.
- Napájení motoru 4,5-35 V
- Kroky od plného do 1/32
- Diagnostika chyb a knihovna Arduino
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Krokový ovladač 4 A s konfigurací přes SPI a detekcí zastavení motoru
Pololu MP6602 je ovladač krokového motoru s obvodem MPS MP6602. Pracuje s napětím motoru od 4,5 V do 35 V a podle testů výrobce udrží omezení proudu až 4 A na cívku bez chladiče a nuceného chlazení. Podporuje bipolární motory a 5vodičové unipolární motory a kroky od plného do 1/32.
Proud, režim kroku, dobu poklesu proudu a přídržný proud nastavíte přes SPI s logikou 3,3 V nebo 5 V. Motor ovládáte přes SPI nebo klasicky vstupy STEP a DIR. Ovladač detekuje zastavení motoru, měří zpětné elektromotorické napětí (back-EMF) a hlásí chyby: přetížení, přehřátí, příliš nízké nebo vysoké napětí a odpojenou cívku.

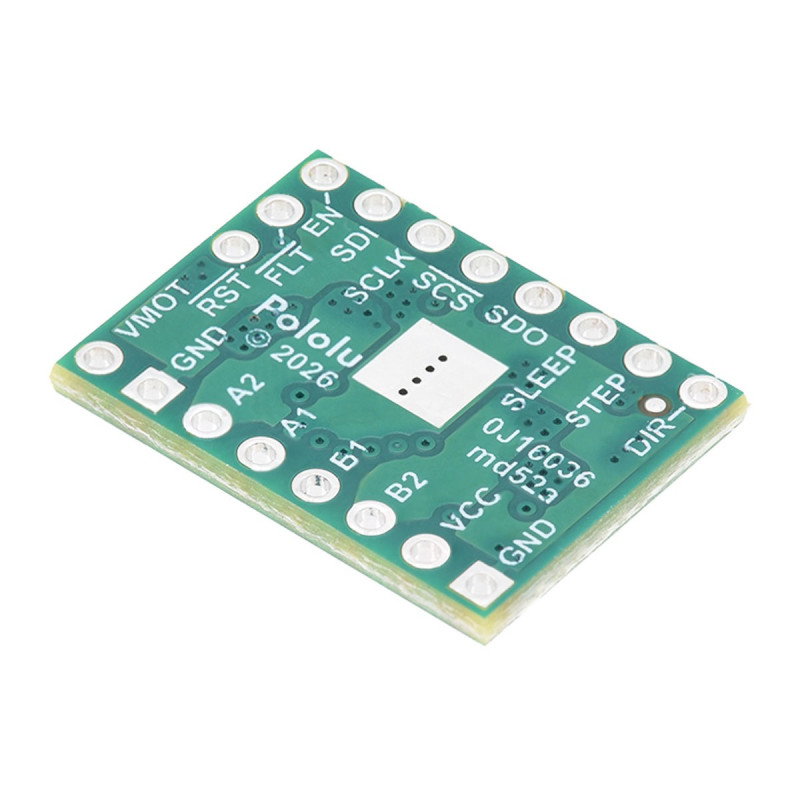

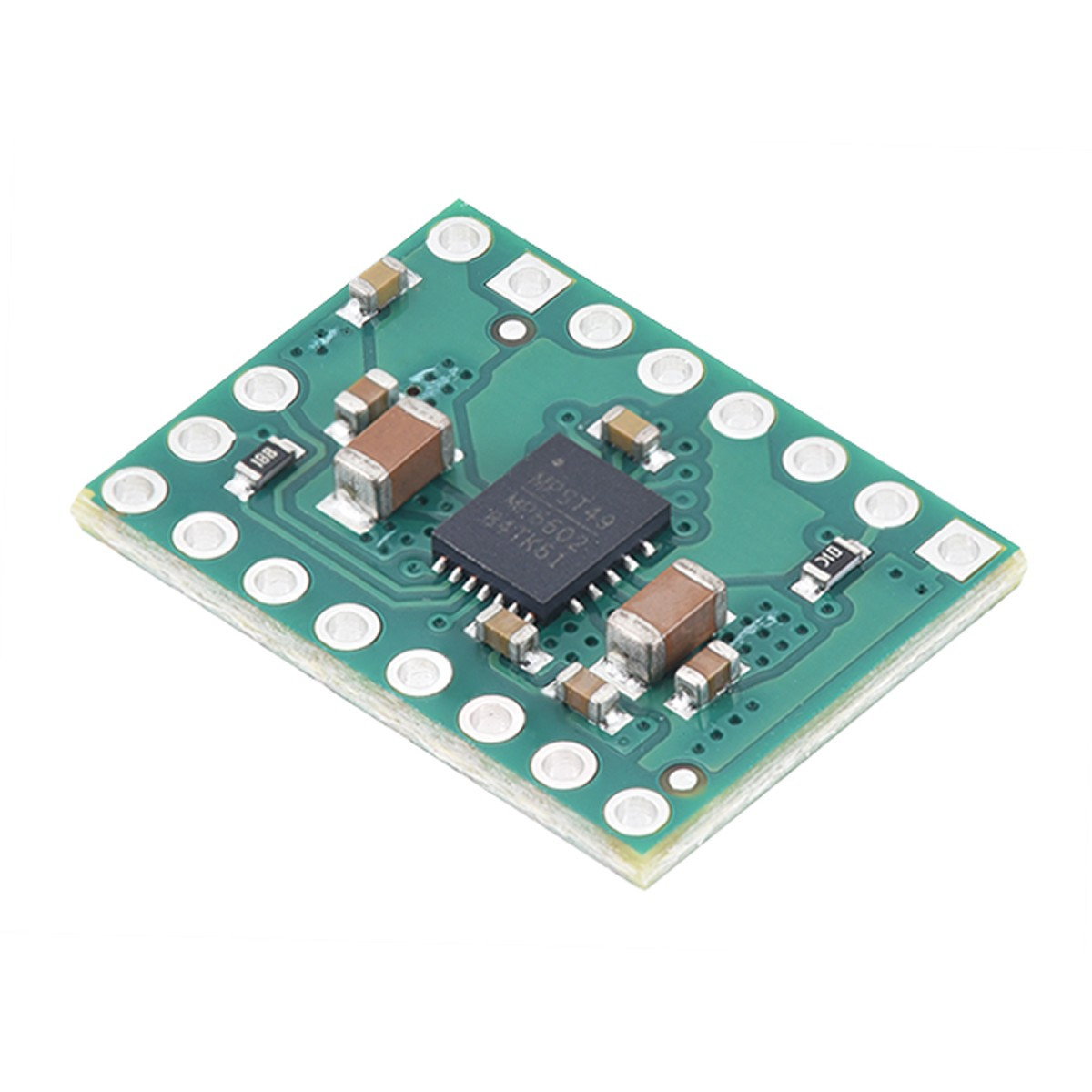

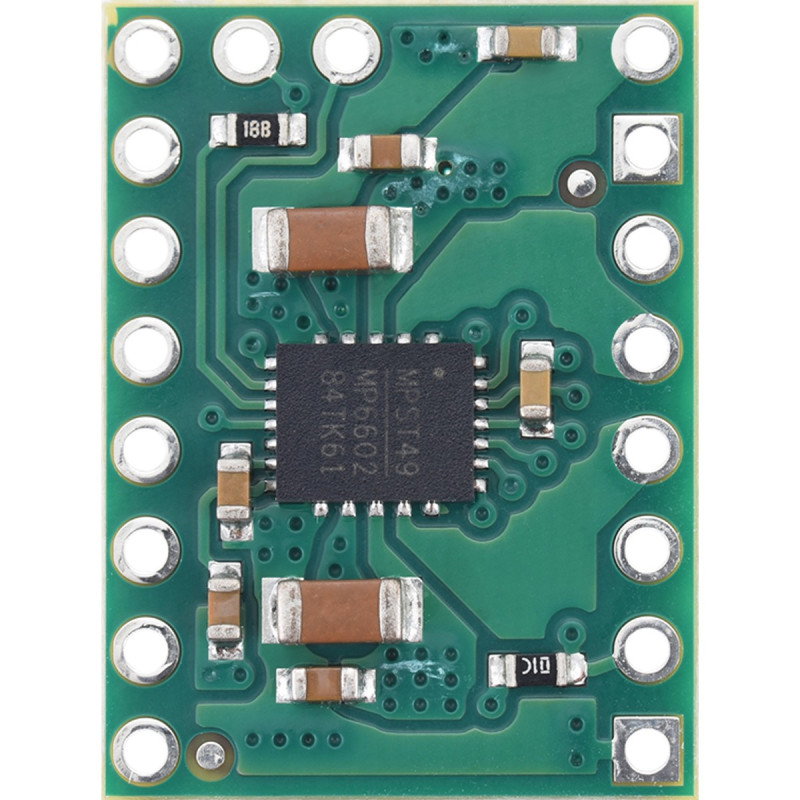

Deska ovladače krokového motoru Pololu MP6602
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
4,5-35 V
napájecí napětí motoru
4 A
max. omezení proudu na cívku bez chladiče
1/32
nejmenší krok (od plného do 1/32)
SPI
konfigurace a diagnostika
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- stavíte plotr, osu CNC nebo pohon s motorem NEMA do 4 A
- chcete nastavovat proud a režim kroku programově, bez potenciometru
- záleží vám na detekci zastavení motoru a diagnostice chyb
Zvažte jinou možnost, pokud:
- dáváte přednost jednoduchému ovladači STEP/DIR bez SPI: podívejte se na ovladač Pololu DRV8825
- potřebujete vyšší napětí a proud: zvolte ovladač Pololu 36v4 50 V/6 A
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Obvod | MPS MP6602 |
| Motory | bipolární (4, 6, 8 vodičů) a unipolární 5vodičové |
| Napětí motoru | 4,5-35 V |
| Omezení proudu | až 4 A na cívku bez chladiče, výchozí 1,25 A |
| Režimy kroku | plný, 1/2, 1/4, 1/8, 1/16, 1/32 |
| Logika | 3,0-5,5 V |
| Rozhraní | SPI, volitelně STEP, DIR, ENBL, SLEEP, RESET, FAULT |
| Diagnostika | detekce zastavení motoru, měření zpětného elektromotorického napětí, chyby přetížení, přehřátí, napětí a odpojené cívky |
| Deska | 4 vrstvy, měď 2 oz, odkrytá zemnicí plocha na spodní straně |
| V balení | ovladač bez kolíkových lišt |
| Výrobce | Pololu (číslo 5688) |
Zajímavost
Ovladač, který cítí odpor motoru
MP6602 měří zpětné elektromotorické napětí, které motor vytváří při otáčení. Na jeho základě detekuje zastavení motoru, takže se osa může vrátit do referenční polohy bez koncového spínače.
Zdroj: Pololu: stránka produktu
Nejčastější dotazy
Mohu ovládat motor bez SPI?
Ne tak docela. SPI je potřeba k zapnutí a konfiguraci ovladače po každém spuštění. Poté už můžete kroky zadávat klasicky přes STEP a DIR.
Existuje knihovna pro Arduino?
Ano. Výrobce poskytuje knihovnu pro Arduino s ukázkovými programy.
Proč je naměřený proud menší než nastavený?
V režimu plného kroku činí proud cívky přibližně 70 % nastaveného omezení. Proud ze zdroje je také menší než proud cívky, protože ovladač pracuje impulzně.
