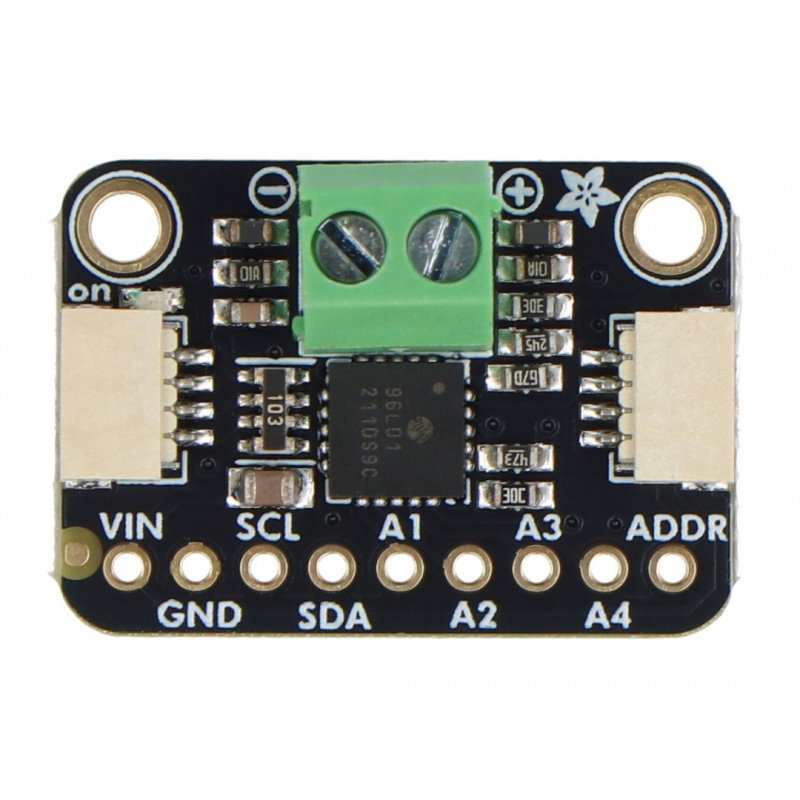

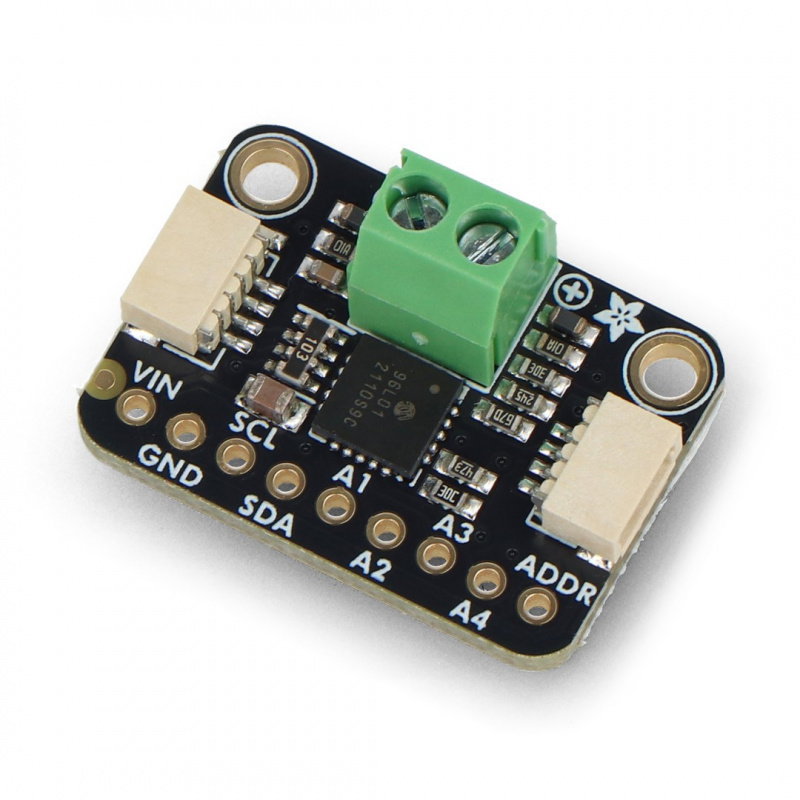

Popis produktu: Termočlánkový zesilovač - teplotní převodník I2C MCP9601 - STEMMA QT / Qwiic - Adafruit 5165
Tento modul, vyráběný společností Adafruit, je vybaven vestavěným čipem MCP9601 . Má dva konektory Qwiic a podporuje osm typů termočlánků: K, J, T, N, S, E, B a R (jejich rozsahy jsou uvedeny ve specifikacích produktu). Modul lze použít s jakýmkoli mikrokontrolérem nebo systémem s komunikací I2C. Umožňuje také nastavení upozornění na nárůst nebo pokles teploty.
Produkt kompatibilní s Raspberry Pi a Arduinem!
Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce. Obsahuje popisy zapojení pinů a pokyny k zapojení jednotlivých modulů.
Obsah sady teplotního převodníku.
Speciální vlastnosti termočlánkového zesilovače
- Podporuje 8 typů termočlánků (K, J, T, N, S, E, B a R).
- Má volně programovatelné registry, které zvyšují flexibilitu návrhu pro různé aplikace snímání teploty.
- Pomocí registrů může uživatel mimo jiné nastavit režim nízké spotřeby energie pro projekty napájené z baterií.

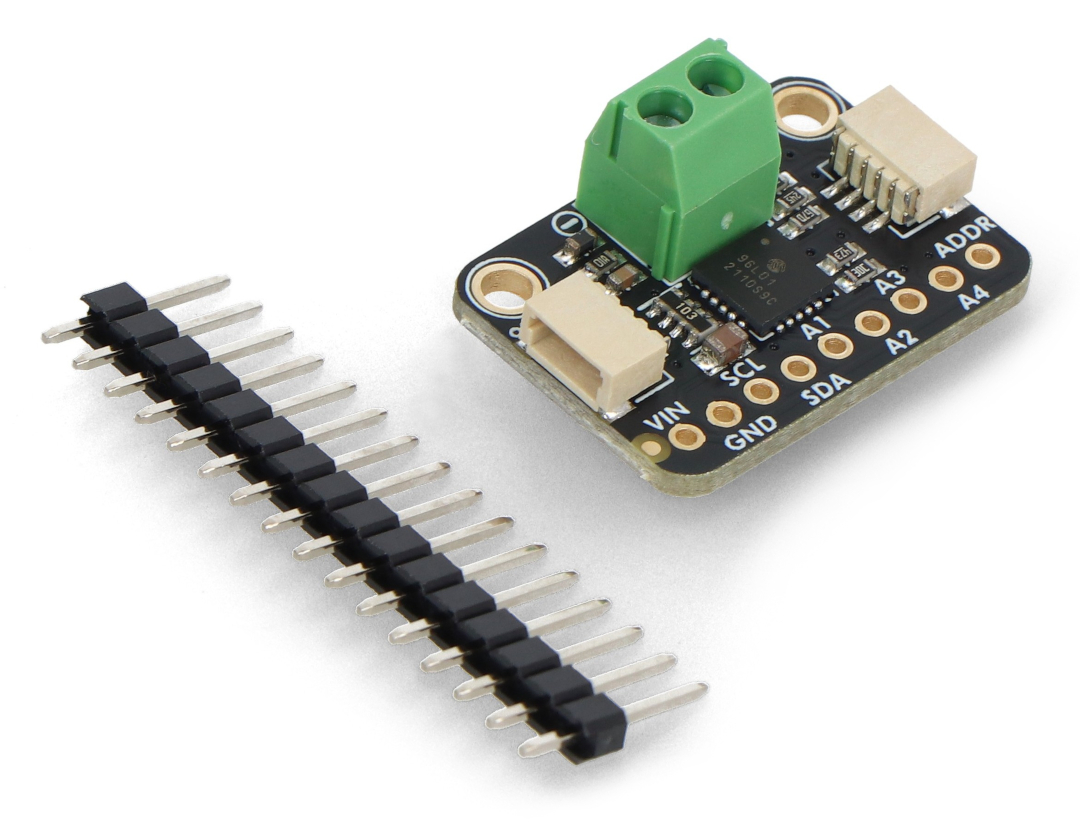

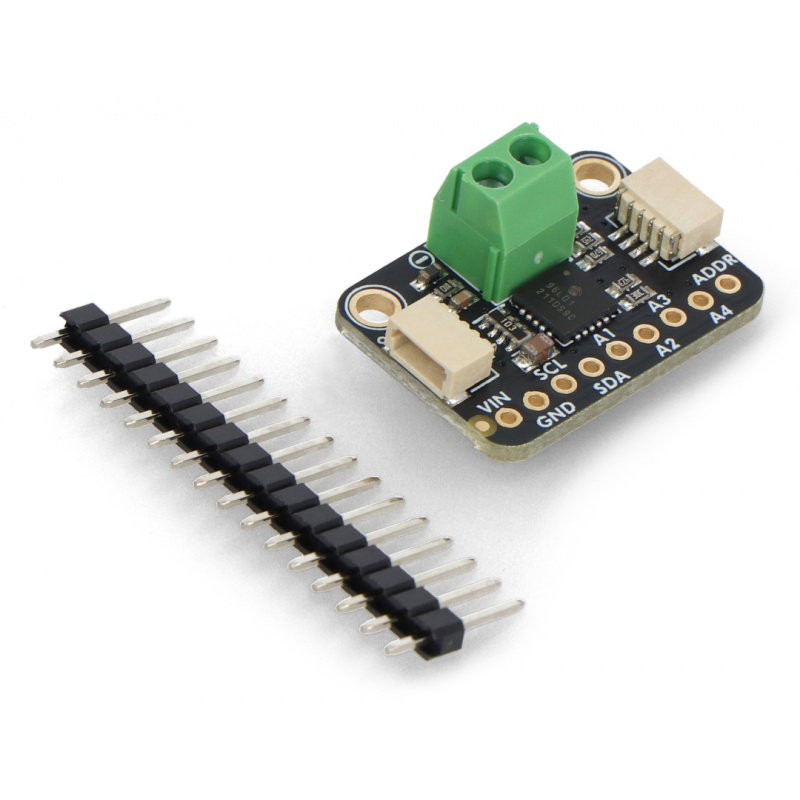

Obsah sady
- Termočlánkový zesilovač - teplotní převodník MCP9601 I2C - STEMMA QT / Qwiic
- Proužek Goldpin 1x9 - rozteč 2,54 mm
- 1x2 svorkový konektor
Technické specifikace termočlánkového zesilovače - teplotního převodníku
- Vestavěný čip: MCP9601 (MCP96L01)
- Napájecí napětí: 3,3 V / 5 V
- Komunikační rozhraní: sběrnice I2C
- Podporuje 8 termočlánků: typy K, J, T, N, S, E, B a R
- Teplotní rozsah:
- typ K: od -200 °C do +1372 °C
- typ J: od -150 °C do +1200 °C
- typ T: od -200 °C do +400 °C
- typ N: od -150 °C do +1300 °C
- typ E: od -200 °C do +1000 °C
- typ S: od +250 °C do +1664 °C
- typ B: od +1000 °C do +1800 °C
- typ R: od +250 °C do +1664 °C
- Přesnost:
- typické: ±2,0 °C
- minimálně: ±4,0 °C
- Rozlišení ADC: ±0,0625 °C
- Konektory: STEMMA QT / Qwiic / pájecí plošky
- Rozměry modulu: 25,5 x 18 x 4,6 mm
