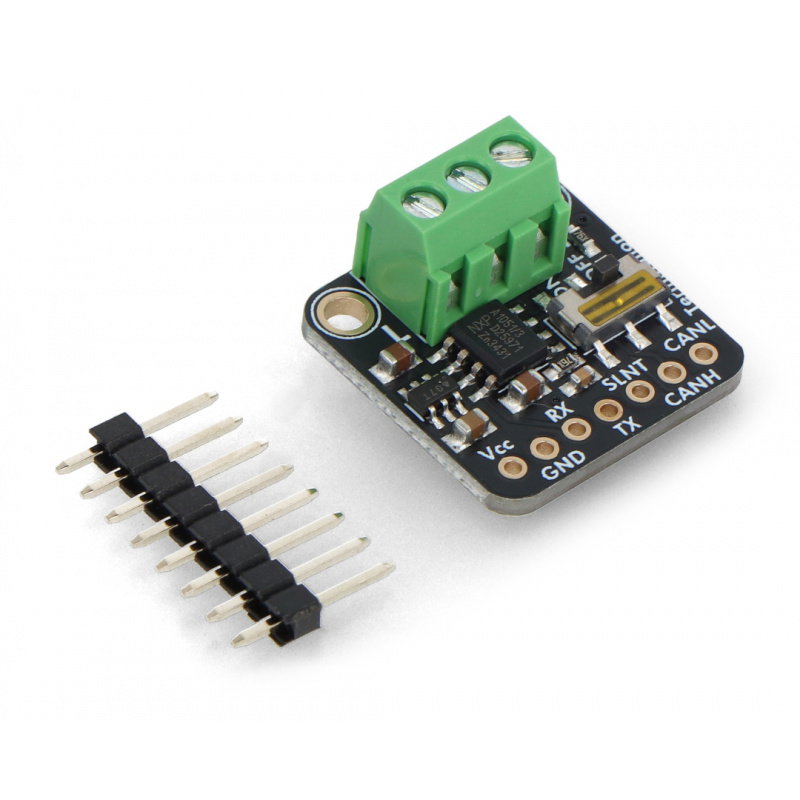

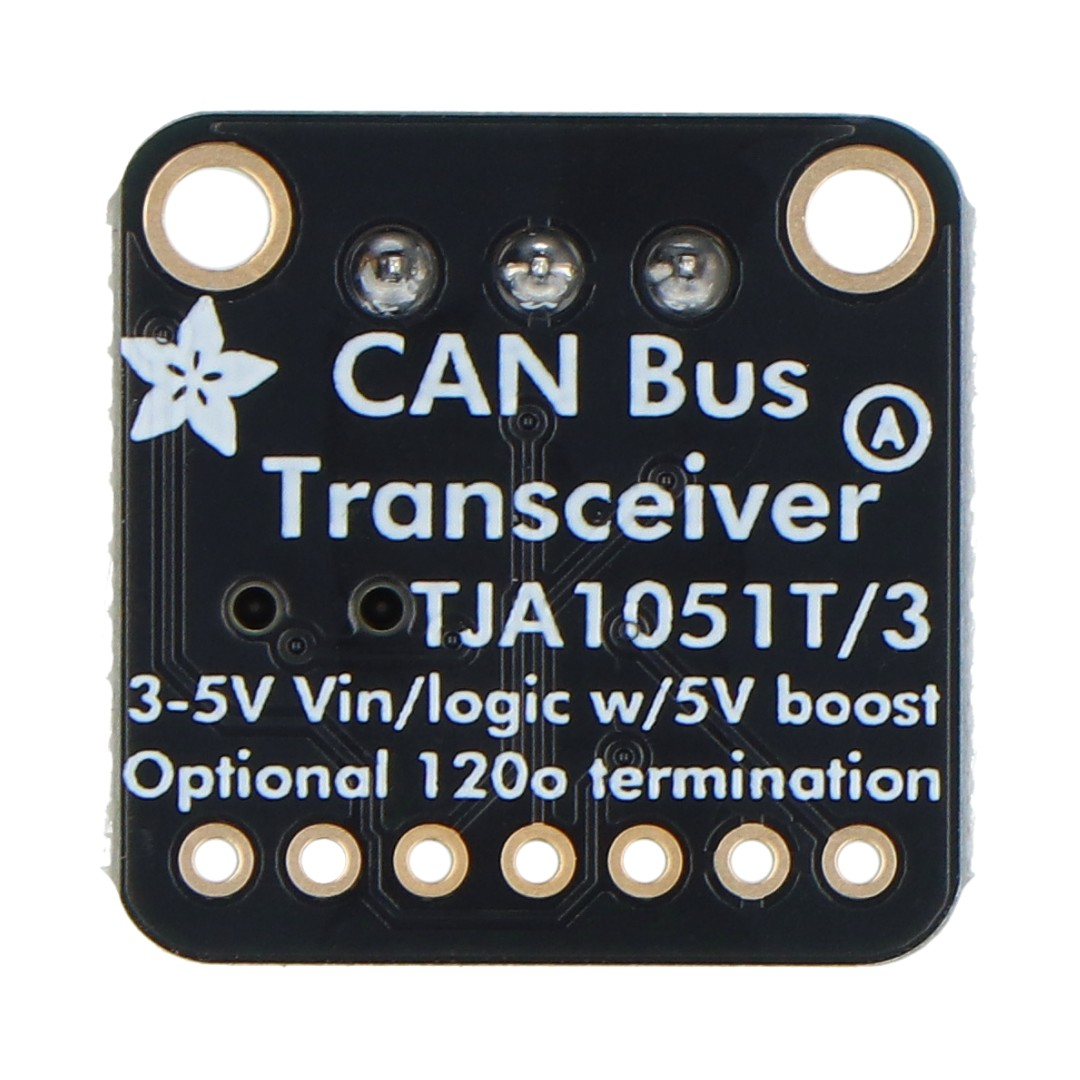

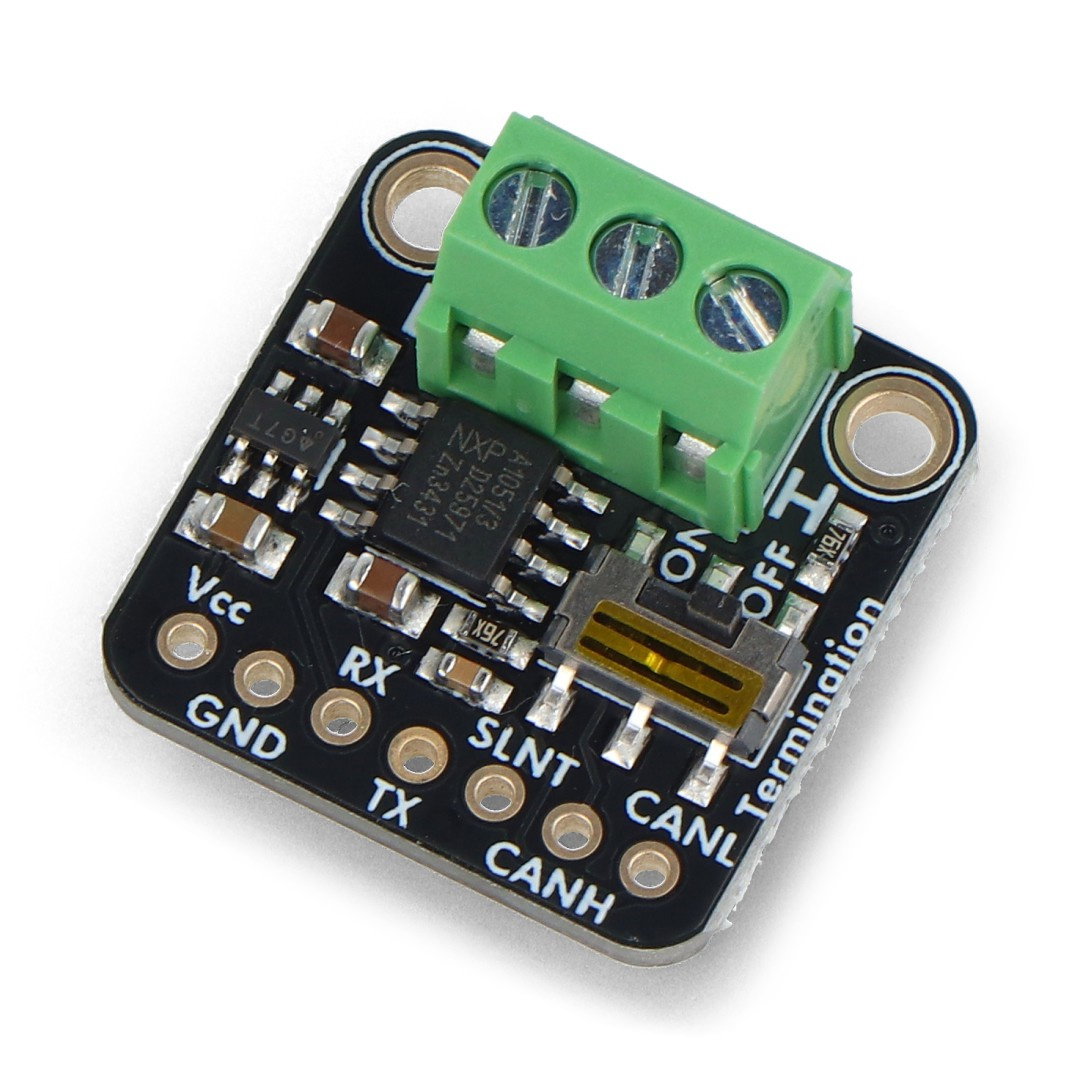

Popis produktu: Modul sběrnice CAN - TJA1051T/3 - Adafruit 5708
Tento modul, založený na čipu TJA1051T/3 , umožňuje připojit mikrokontrolér k libovolnému rozšiřujícímu modulu, který komunikuje přes sběrnici CAN . Modul je napájen napětím 3,3 V/5 V a funguje také s deskami 12 V a 24 V. Vyznačuje se nízkými elektromagnetickými emisemi (EME) a vysokou elektromagnetickou imunitou (EMI). Obsahuje také měnič napětí, který mu umožňuje pracovat s deskami 3,3 V bez nutnosti dalšího napájení.
Také si přečtěte uživatelskou příručku připravenou výrobcem!
Prvky obsažené v sadě.
Modul sběrnice CAN - TJA1051T/3 - Adafruit 5708.
Co je to sběrnice CAN?
CAN je zkratka pro Controller Area Network a je to multimaster sériová sběrnice pro obousměrný přenos dat. Poskytuje poloduplexní komunikaci s přenosovou rychlostí až 1 Mbit/s. Díky své spolehlivosti se sběrnice CAN široce používá v automobilech, zemědělské technice a průmyslové automatizaci.

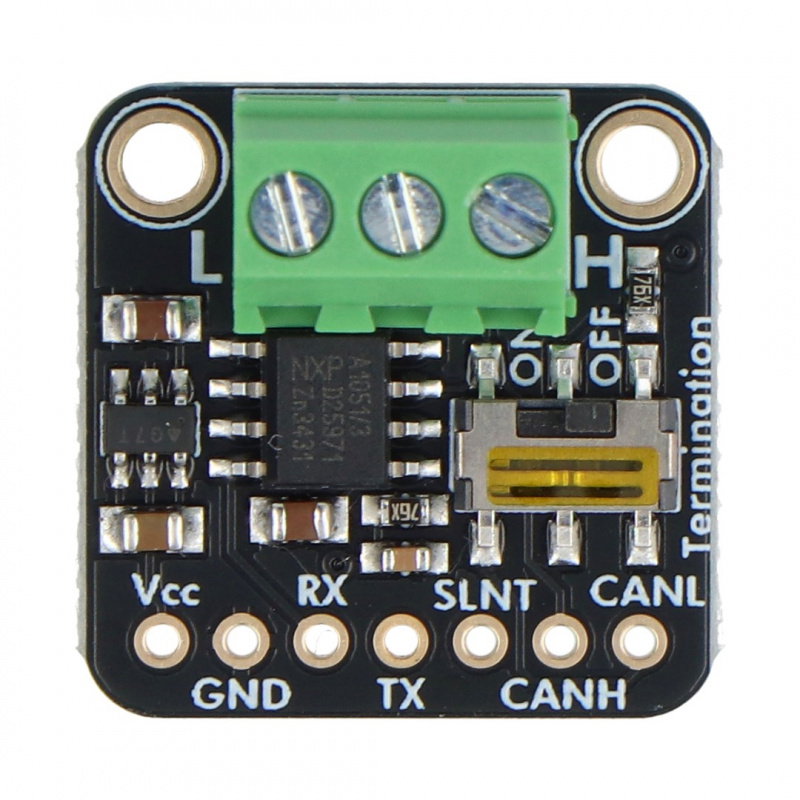

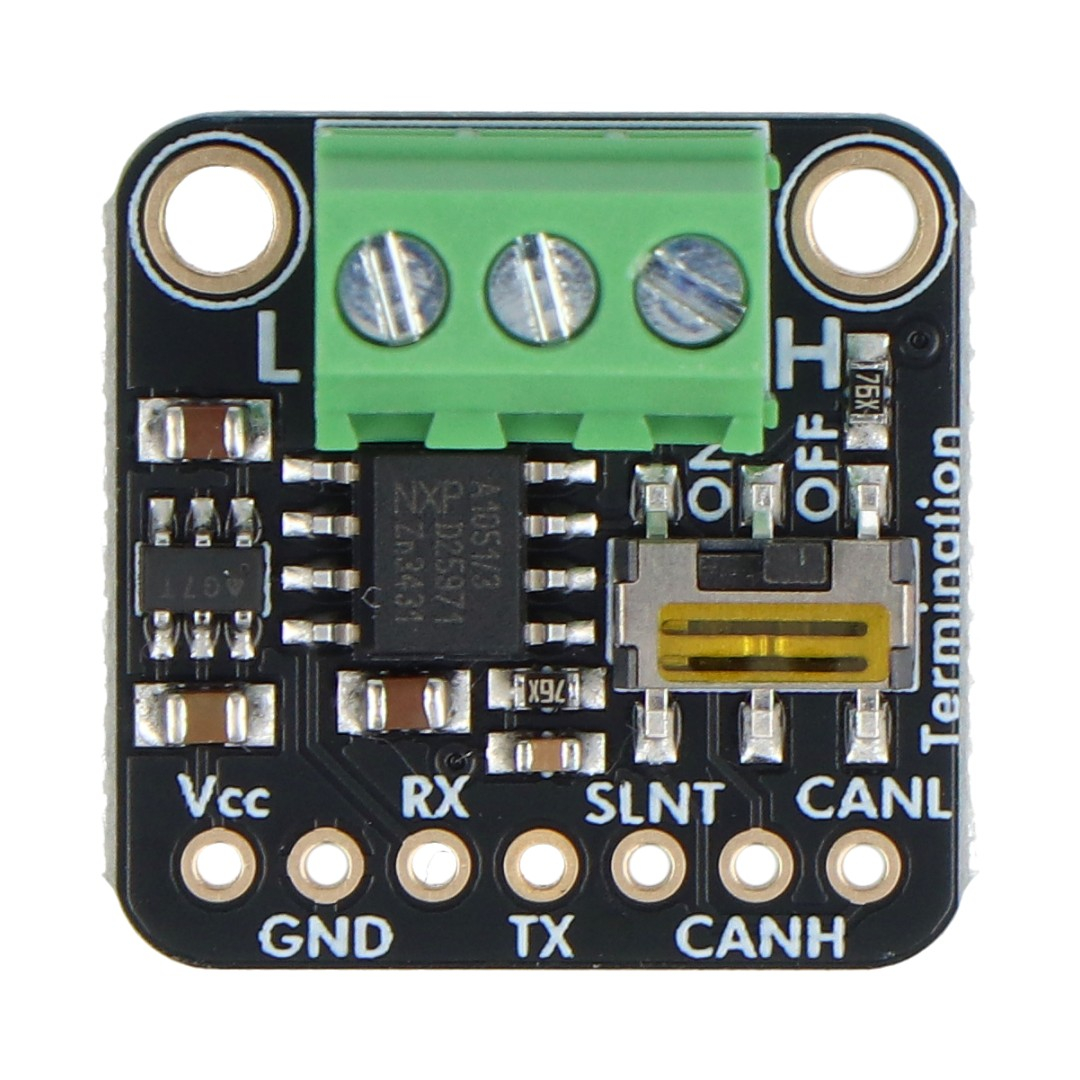

Popis pinů desky
- H / L - Přenosové vedení sběrnice CAN
- GND - systémové uzemnění
- VCC - vstupní napětí v rozsahu od 3 V do 5 V
- RX - komunikační linka sériového rozhraní přijímače (vstup CAN)
- TX - komunikační linka sériového rozhraní vysílače (výstup CAN)
- SLNT - umožňuje systému TJA1051/3 přejít do režimu spánku
- CANH - Přenosové vedení sběrnice CAN (vysoké)
- CANL - Přenosová linka sběrnice CAN (nízká)
Technické specifikace CAN modulu
- Vestavěný čip: TJA1051T/3
- Vestavěný převodník logických úrovní: 3,3 V/5 V
- Přenosová rychlost CAN FD: až 5 Mbit/s
- Napájecí napětí: 3 V až 5 V
- Splněné normy: ISO 11898-2:2003
- Vestavěné bezpečnostní prvky: tepelná ochrana
- Rozměry modulu: 20,3 x 20,2 x 4 mm
- Hmotnost 1,4 g

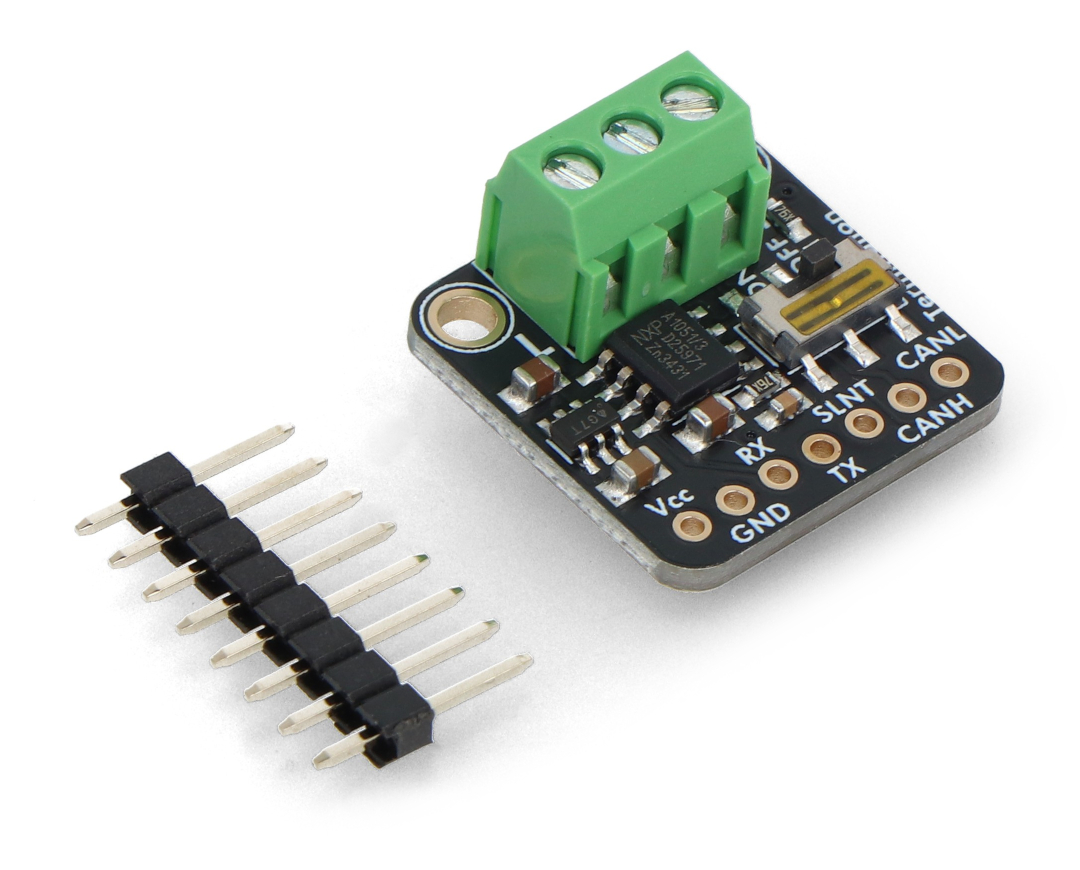

Obsah sady
- Modul sběrnice CAN - TJA1051T/3 s pájeným šroubovacím konektorem 1x3 piny - Adafruit
- Zlatý jehlicový proužek 1x8 pinů - 2,54 mm
Deska je napájena napětím 3 V až 5 V.
