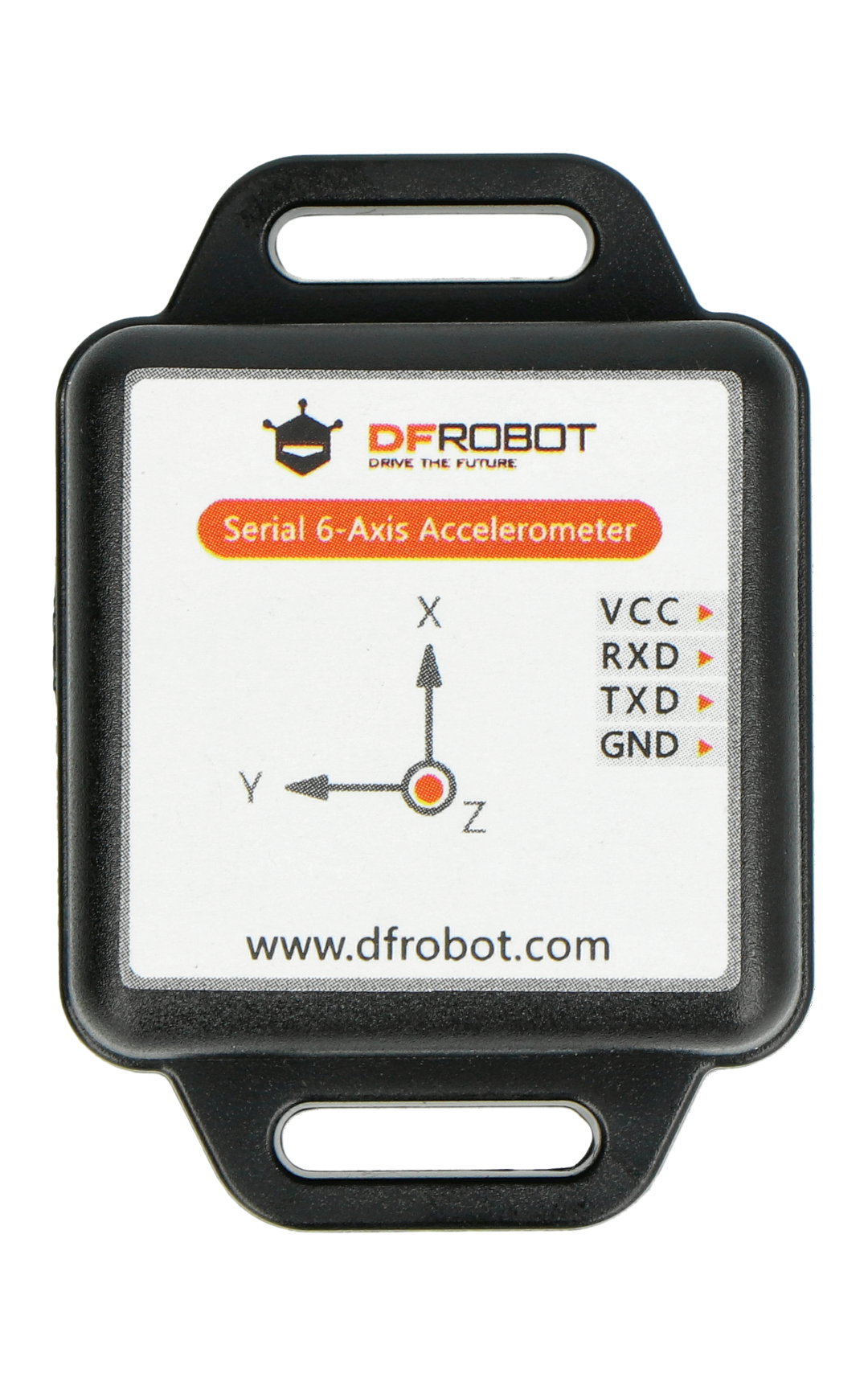

Popis produktu: 6osý snímač pohybu - akcelerometr a gyroskop - DFRobot SEN0386
Efektivní šestiosý snímač kombinující akcelerometr a gyroskop . Umožňuje vám určit polohu objektu v prostoru , měřit rychlost zrychlení a úhlovou rychlost . Rozsah měření pro zrychlení je ± 2/4/8/16 g a pro úhlovou rychlost: ± 250/500/1000/2000 ° / s. Využívá pokročilou technologii digitálního filtrování , která přispívá k efektivní eliminaci šumu a zvyšuje přesnost získaných výsledků, statisticky až o 0,05 stupně. Je napájen napětím v rozsahu od 3,3 V do 5 V. Je kompatibilní s populárním mikrokontrolérem Arduino as derivačními deskami.
Produkt je kompatibilní s Arduino
Výrobce poskytuje stránku Product Wiki , která obsahuje podrobnou uživatelskou příručku a knihovnu pro prostředí Arduino IDE spolu s ukázkovým kódem programu.
Schéma zapojení senzoru s deskou mikrokontroléru.
Popis zapojení a schéma zapojení
Senzor je vybaven konektorem, který pomocí kabelu obsaženého v sadě umožňuje jeho připojení k modulu mikrokontroléru. Nevyžaduje další pájení . Obrázek vpravo ukazuje schéma připojení s deskou DFRduino, což je ekvivalent původního Arduina. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě. Připojte prvky v souladu s následujícím popisem výstupů:
- VCC - napájecí kolík s napětím od 3,3 V do 5 V.
- RXD - kolík pro přenos dat (D11).
- TXD - kolík pro přenos dat (D10).
- GND - zemnicí kolík systému.
Technické specifikace
- Kompatibilní s: Arduino a odvozené desky
- Napájecí napětí: od 3,3 V do 5 V.
- Odběr proudu: <40 ma="" li="">
- Rozhraní: TTL
- Podporovaná přenosová rychlost: od 2400 b / s do 921 600 b / s (nastavitelná)
- Datový výstup: pd 0,1 Hz až 200 Hz
- Měřicí rozsah pro zrychlení: ± 2/4/8/16 g (volitelně)
- Měřicí rozsah pro úhlovou rychlost: ± 250/500/1000/2000 ° / s (volitelně)
- Úhel nastavení: ± 180 °
- Rozměry: 51,3 x 36 x 10 mm
Díky pohodlnému konektoru modul nevyžaduje pájení.

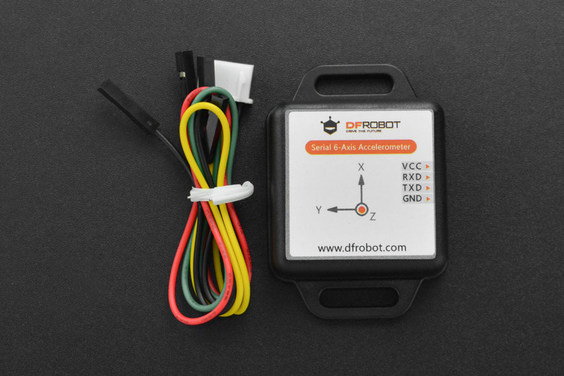

Sada také obsahuje speciální propojovací kabel, který umožňuje rychlé připojení senzoru k modulu mikrokontroléru.
Obsah soupravy
- 6osý snímač od DFRobot
- Propojovací kabel
