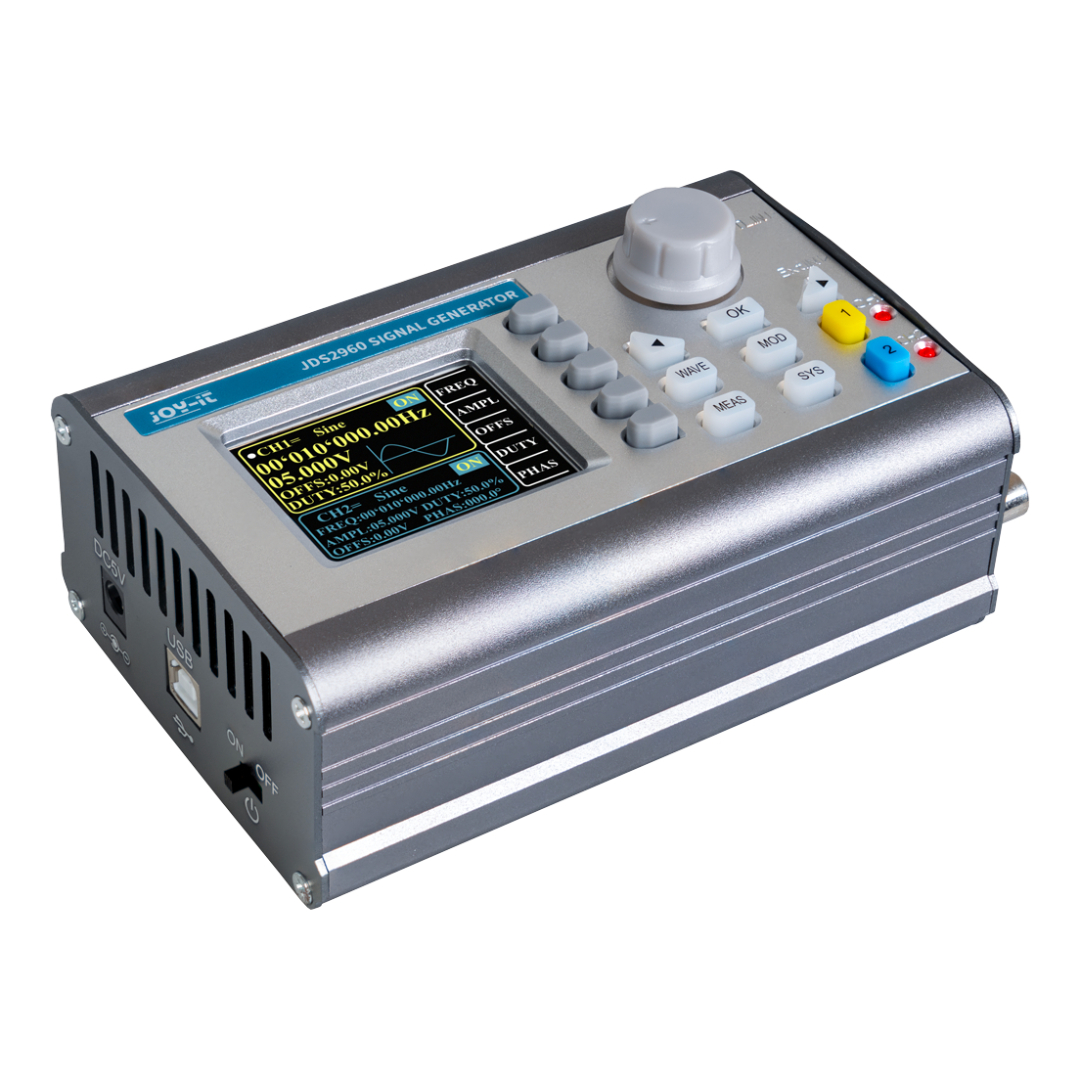

Popis produktu: Generátor funkcí JT-JDS2960 60MHz - 2 kanály
Pokročilý dvoukanálový generátor funkcí JT-JDS2960 s vestavěným čítačem kmitočtu, který generuje signály s frekvencemi až 60 MHz . Podporuje různé průběhy, včetně sinusového, obdélníkového, trojúhelníkového , pulzního a také 60 uživatelem definovaných předprogramovaných průběhů. Nabízí také funkce burst a sweep (lineární a logaritmické transformace), což z něj činí velmi všestranný nástroj v aplikacích vyžadujících nastavení frekvence, amplitudy a trvání signálů. Přístroj je vybaven integrovaným čítačem kmitočtu s rozsahem od 1 Hz do 100 MHz s přesností ± 20 ppm , což zajišťuje velmi přesná měření. 2,4" TFT displej umožňuje snadné ovládání všech parametrů a poskytuje jasný přehled o nastavení. Kompaktní design JT-JDS2960 umožňuje mobilní použití, které podporuje dodávaný kabel USB-DC a volitelně dostupná powerbanka . Tato kombinace z něj činí vynikající nástroj pro testování obvodů, komunikačních systémů nebo měření v elektronických laboratořích.
Speciální funkce
- 2 kanály: schopnost generovat dva různé signály současně
- Frekvenční rozsah: až 60 MHz pro sinusový signál
- Přesný frekvenční čítač: rozsah 1 Hz až 100 MHz s přesností ±20 ppm
- Všestrannost signálu: sinusový, obdélníkový, trojúhelníkový, pulzní, PWM, CMOS vlna, pilovitý tvar, exponenciální nárůst/kles atd.
- Funkce Burst and Sweep: umožňuje generovat bursty (sérii signálových cyklů) a plynule měnit frekvenci v rámci zadaného rozsahu
- Vysoká přesnost: frekvenční rozlišení 0,01 µHz a amplitudové rozlišení 1 mV

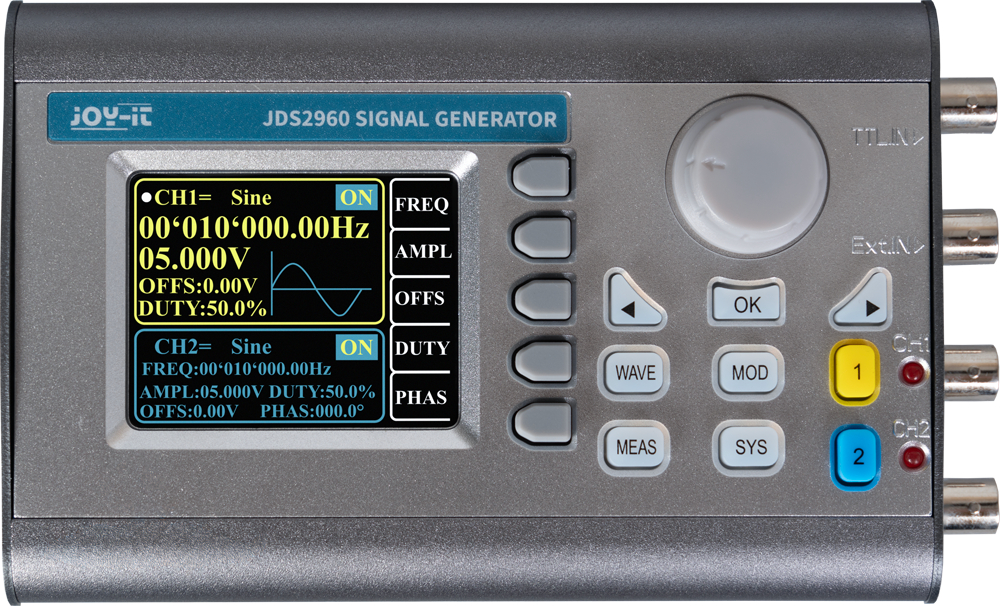

- 2,4” TFT displej: pro snadné ovládání a konfiguraci
- Pokročilé funkce: Řízení fázového posunu, řízení ofsetu, stabilita amplitudy
Technické specifikace generátoru
- Počet kanálů: 2
- Frekvenční rozsah generátoru:
- Sinusový signál: 0 MHz až 60 MHz
- Jiné průběhy (čtverec, trojúhelník): 0 MHz až 25 MHz
- Amplituda:
- Sinusový signál: 2 mVpp až 20 Vpp
- Čtvercový, trojúhelníkový signál: 2 mVpp až 10 Vpp
- Pulzní signál: 0 MHz až 6 MHz
- Signál TTL/CMOS: 0MHz až 6MHz
- Vzorkovací frekvence: 266 MSa/s
- Délka běhu: 2048 bodů
- Vertikální rozlišení signálu: 14 bitů
- Přesnost frekvence: ±20 ppm
- Doba náběhu obdélníkového signálu: ≤ 10 ns
- Modulační funkce: Sweep, Burst, Pulse
- Funkce čítače frekvence: až 100 MHz
- Frekvenční stabilita: ±1 ppm/3 hodiny
- Napájení: 5V DC ± 0,5V
- Displej: 2,4palcový barevný TFT LCD displej
- Provozní teplota: 0 °C až 40 °C, vlhkost <80 %
- Rozměry: 130 x 160 x 38 mm
- Hmotnost: 900 g

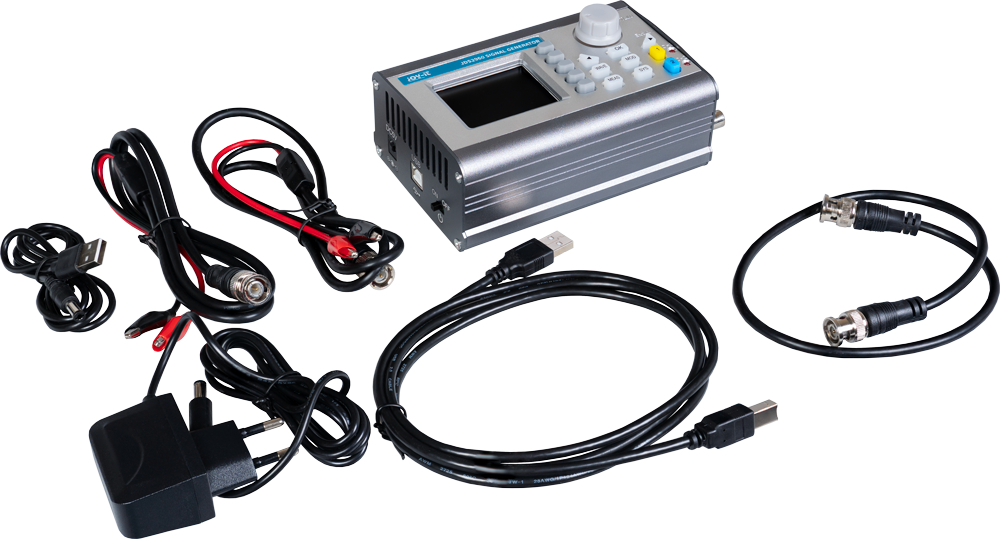

Obsah sady
- 1x Generátor funkcí JT-JDS2960 60MHz - 2 kanály
- 1x Napájecí zdroj
- 1x BNC-BNC kabel
- 2x krokosvorky

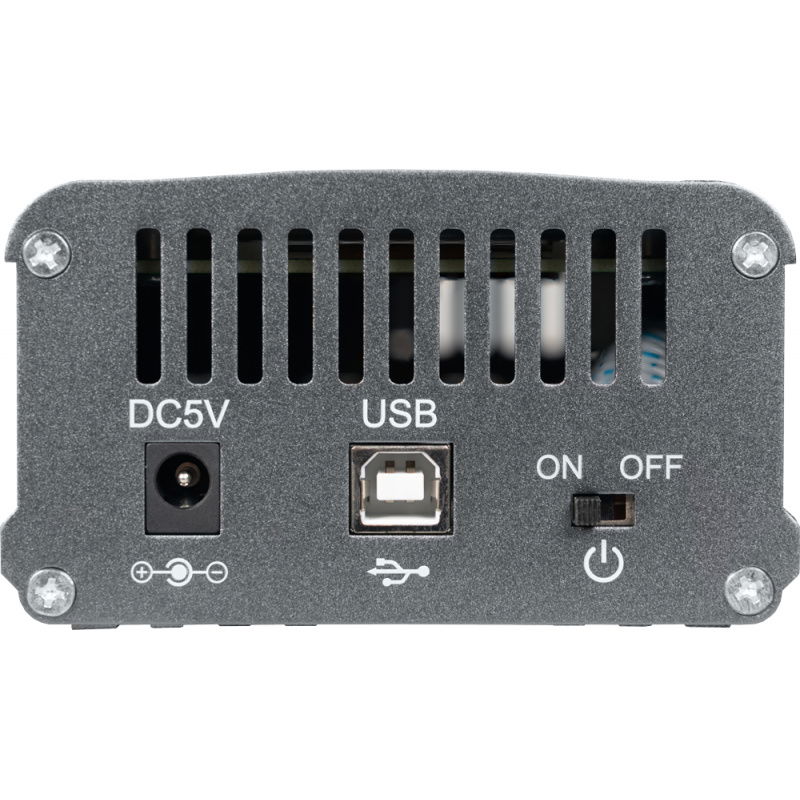

- 1x napájecí kabel USB-DC
- 1x USB kabel
