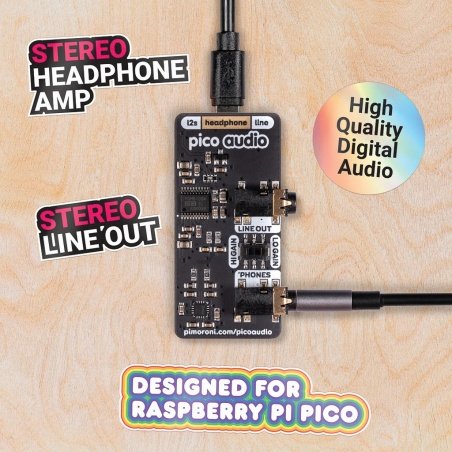

Popis produktu: Pico Audio Pack - linkový výstup a sluchátkový zesilovač

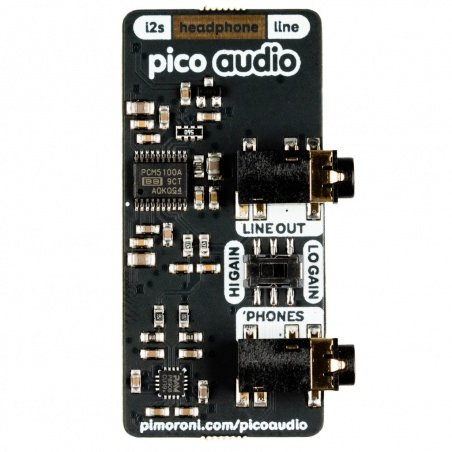

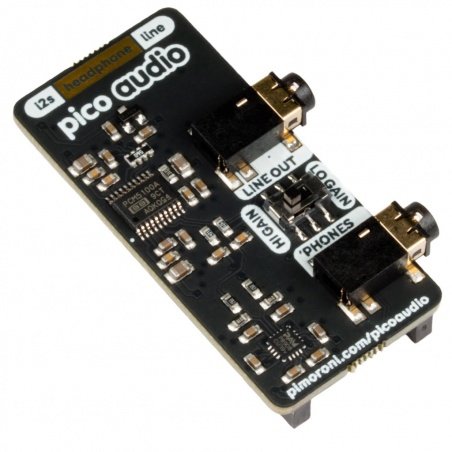

Rozšíření pro modul Raspberry Pi Pico . Sada Audio Pack vám umožní doplnit funkce Pico schopností přehrávat zvuk . Produkt používá digitálně-analogový převodník PCM5100A k přenosu až 32bitového zvuku prostřednictvím 3,5 mm linkového výstupu, což vám umožňuje připojení k externímu zesilovači nebo aktivním reproduktorům. Na desce je také 3,5 mm konektor pro sluchátka. Modul umožňuje generovat zvuky pomocí kódu vytvořeného na Raspberry Pi Pico a zadat jej do lo-fi syntezátoru. Zařízení lze také použít jako zvukovou kartu.
Raspberry Pi Pico
Raspberry Pi Pico je jedinečný produkt mezi produkty Raspberry Pi. Je vybaven proprietárním systémem Raspberry Pi RP2040. Pico lze programovat přes microUSB port v C / C ++ nebo MicroPython .
|
Prezentované rozšíření Pico Audio Pack může fungovat pouze s C / C ++ Pico SDK. MicroPython není aktuálně podporován. |

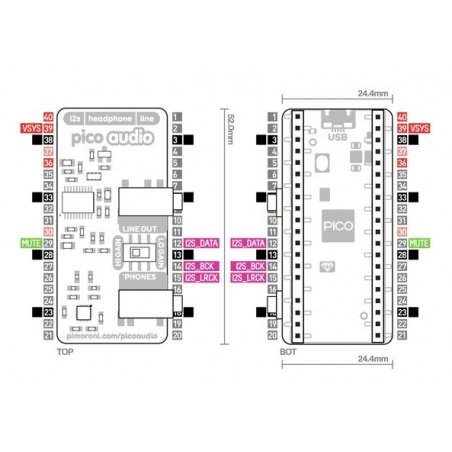

Schéma a rozměry rozšíření Raspberry Pi Pico .
Sdělení
- Pin 12: I2S_DATA
- Pin 14: I2S_BCK
- Kolík 15: I2S_LRCK
- Pin 15 navíc podporuje funkci Mute, kterou lze použít k ztlumení výstupu
- Když používáte ukázkové kódy poskytované Raspberry Pi, nezapomeňte na následující zápis, který definuje piny: #define PICO_AUDIO_I2S_DATA_PIN a PICO_AUDIO_I2S_CLOCK_PIN_BASE pro piny 12 a 14
Specifikace Pico Audio Pack
- Stereofonní digitální na analogový převodník (DAC) PCM5100A
- Stereofonní sluchátkový zesilovač
- Konektor pro stereofonní sluchátka - konektor 3,5 mm
- Stereo line out jack - 3,5 mm jack
- Přepínač nastavení zesilovače sluchátek (nízký / vysoký)
- Rozměry včetně zdířek: 53 x 29 x 11 mm
