Popis produktu: CCS811 - senzor čistoty vzduchu - eCO2 / TVOC - I2C - DFRobot SEN0339
Senzor vyrobený společností DFRobot, vybavený systémem CCS811 . To umožňuje měření koncentrace částic a ECO2 TVOC těkavých organických sloučenin, které jsou ve vzduchu . Rozsah měření pro eCO2 je od 400 ppm do 8000 ppm a pro TVOC od 0 ppb do 1100 ppb . Modul používá sběrnici I2C ke komunikaci s řídicím modulem. Je kompatibilní s Arduino , připojeno pomocí přiložených konektorů Goldpin, rastr 2,54 mm. Je napájen napětím od 3,3 V do 5 V.
Produkt je kompatibilní s Arduino
Na webu výrobce je stránka Product Wiki, která obsahuje podrobnou uživatelskou příručku a knihovnu pro prostředí Arduino IDE a ukázkový programový kód.
Modul je vybaven snímačem CCS811, který umožňuje měřit koncentraci prachu eCO2 a TVOC.
Je napájen napětím v rozsahu od 3,3 V do 5 V DC.

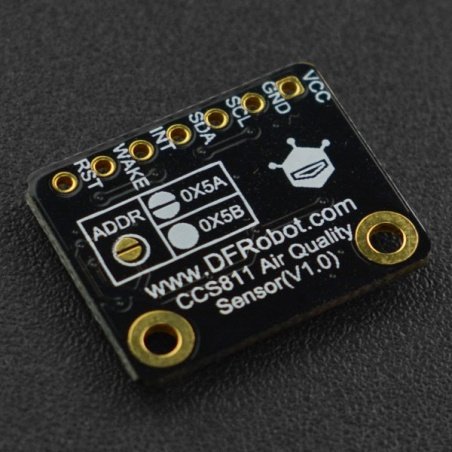

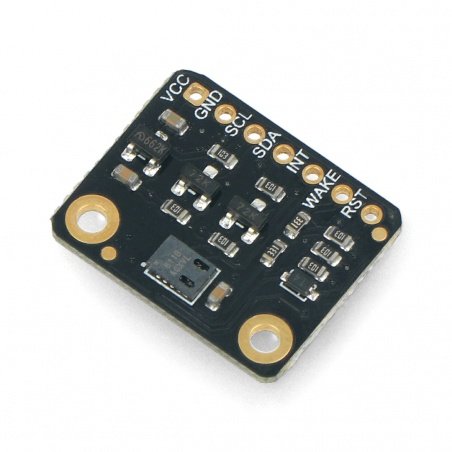

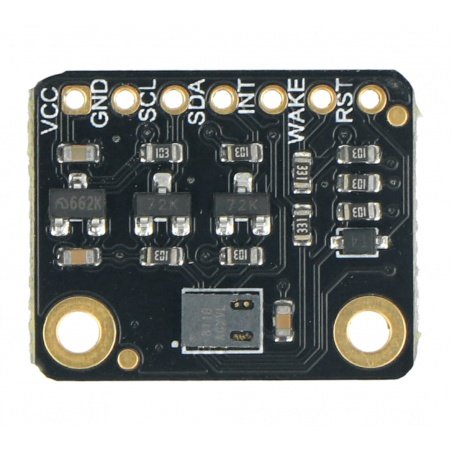

Popis pinů senzoru CCS811
- VCC - napájecí kolík od 3,3 V do 5 V DC.
- GND - zemnicí kolík systému.
- SCL - pin hodinové linky komunikačního rozhraní.
- SDA - pin datové linky komunikačního rozhraní.
- INT - externí kolík přerušení (aktivovaný s nízkým stavem).
- WAKE - spínací kolík; nízký stav - probuzení / vysoký stav - spánek.
- RST - pin RESET (aktivovaný nízkým stavem).
Doporučené použití
- Měření kvality vnitřního vzduchu
- Měření vzduchu v autě
- Část návrhů čištění vzduchu
- Používá se ve ventilačních systémech
- Chytrý domov

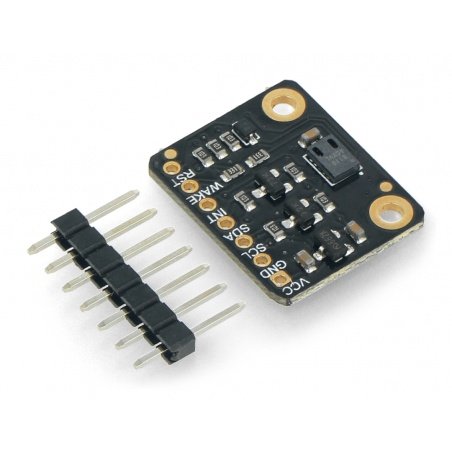

Obsah soupravy
- Senzor čistoty vzduchu CCS811
- Konektory Goldpin - rastr 2,54 mm
Sada obsahuje také konektory goldpin, které by měly být připájeny k označeným pájecím polštářkům.
Modul je vybaven integrovaným řadičem MCU.
Technická specifikace snímače od DFRobot
- Čip: CCS811
- Napájecí napětí: 3,3 V až 5 V DC
- Rozsah měření pro eCO2: 400 ppm až 8000 ppm
- Rozsah měření pro TVOC: 0 ppb až 1100 ppb
- Doba zahřívání: až 15 sekund
- Komunikační rozhraní: I2C

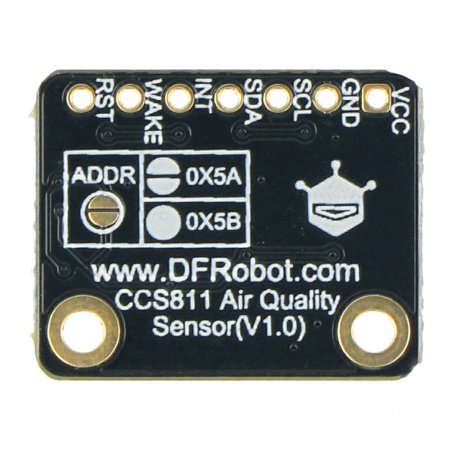

- Adresa rozhraní:
- 0x5A (výchozí)
- 0x5B
- Rozsah provozních teplot: -40 ° C až 85 ° C
- Rozsah provozní vlhkosti: 10% RH až 95% RH
- Integrovaný řadič MCU
- Optimalizované režimy s nízkou spotřebou
- Závěr: konektory Goldpin 2,54 mm rastr (součástí sady)
- Rozměry: 16 x 20 mm
