M5Atom H-Driver DRV8876 - ovladač stejnosměrného motoru s můstkem H - s vývojovým modulem M5Atom Lite

Index: MSS-18780 EAN: 6972934172747
Sada se základním vývojovém modulu M5Atom Lite a překrytí v podobě řidiče stejnosměrného motoru. Je vybaven ovladačem založeným na čipu DRV8876 a k ovládání motoru využívá H můstek a N kanál. Umožňuje současné ovládání jednoho stejnosměrného motoru kartáče ve dvou směrech. Motor připojený ke stínění vyžaduje externí zdroj energie s napětím od 9 V do 24 V. Štít také umožňuje napájet hlavní modul M5Atom Lite pomocí externího zdroje napájení motoru, a to díky integrovanému regulátoru DC-DC. Sada také obsahuje 4kolíkový šroubový konektor , kabel USB typu C, který umožňuje připojení modulu k počítači a montážním prvkům: šroub a inbusový klíč.
M5Atom H-Driver DRV8876 - ovladač stejnosměrného motoru s můstkem H - s vývojovým modulem M5Atom...
488,00 Kč -15%
414,80 Kč
337,24 Kč bez DPH.
Najniższa cena z 30 dni przed obniżką: 78,80 Kč
Zboží skladem
Zkontrolujte množství
Náklad 24h
30 dní na vrácení
Výrobce: M5Stack
Compatibility: M5Atom

Popis produktu: M5Atom H-Driver DRV8876 - ovladač stejnosměrného motoru s H můstkem - s vývojovým modulem M5Atom Lite

Sada se základním M5Atom Lite vývoj modulu a překrytí v podobě řidiče stejnosměrného motoru. Je vybaven ovladačem založeným na čipu DRV8876 a k ovládání motoru využívá H můstek a N kanál . Umožňuje současné ovládání jednoho stejnosměrného motoru kartáče ve dvou směrech. Motor připojený ke stínění vyžaduje externí zdroj energie s napětím od 9 V do 24 V. Štít také umožňuje napájet hlavní modul M5Atom Lite pomocí externího zdroje napájení motoru, a to díky integrovanému regulátoru DC-DC. Sada také obsahuje 4kolíkový šroubový konektor , kabel USB typu C, který umožňuje připojení modulu k počítači a montážním prvkům: šroub a inbusový klíč.

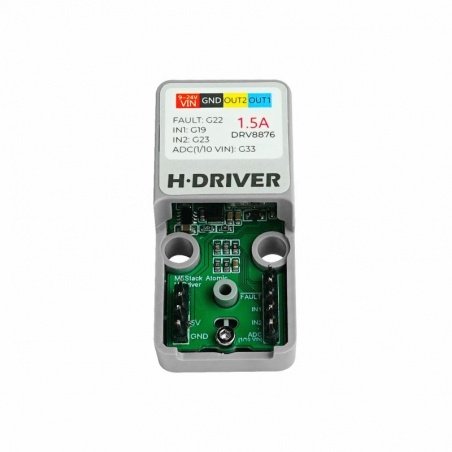

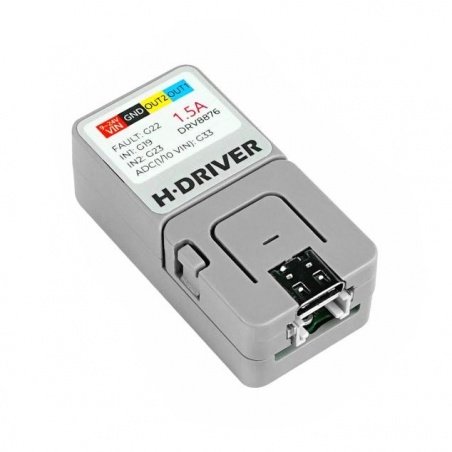

Ovladač stejnosměrného motoru s můstkem H ve formě překrytí pro vývojový modul M5Atom Lite.

Ovladač stejnosměrného motoru s můstkem H ve formě překrytí pro vývojový modul M5Atom Lite.

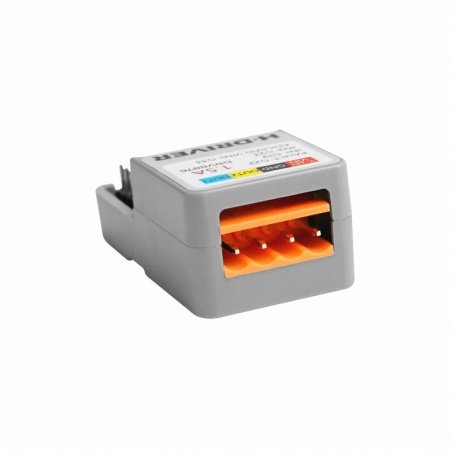

Sada obsahuje 4kolíkový šroubový konektor pro připojení stejnosměrného motoru a napájení.

Sada obsahuje 4kolíkový šroubový konektor pro připojení stejnosměrného motoru a napájení.

Klíčové vlastnosti sady

  • Modul je kompatibilní s M5Atom Lite
  • Integrovaný regulátor napětí DC-DC
  • Maximální proudová kapacita 2 A
  • Integrovaný konektor USB typu C pro připojení komponent k počítači
  • Schopnost ovládat motor ve dvou směrech
  • Použití prvotřídního zabezpečení

Technická specifikace řidiče H.

  • Typ: ovladač stejnosměrného motoru
  • Kompatibilní s M5Atom Lite (součástí balení)
  • Napájecí napětí: 3,3 V
  • Rozsah podporovaného napětí: od 9 V do 24 V DC
  • Spotřeba energie:
    • výkon: 1,5 A
    • špička, při maximálním zatížení: 2 A.
  • Rozložte časování spektra, které zajišťuje nízké elektromagnetické rušení (EMI)
  • Bezpečnostní:
    • podpěťová ochrana (UVLO)
    • nadproudová ochrana (OCP)
    • blokování výstupů a automatické spuštění (IMODE)
    • tepelná přestávka (TSD)
  • Rozměry: 24 x 48 x 18 mm
  • Hmotnost: 36 g

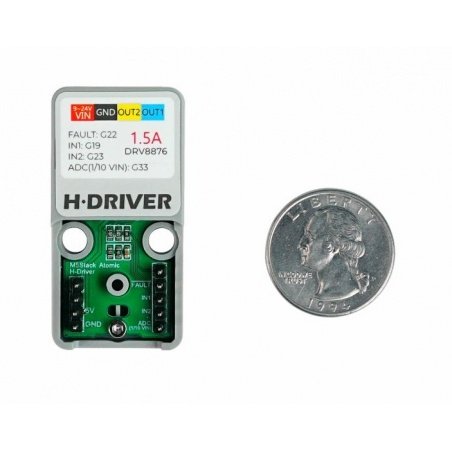

Ovladač s čipem DRV8876. Ovladač s čipem DRV8876.

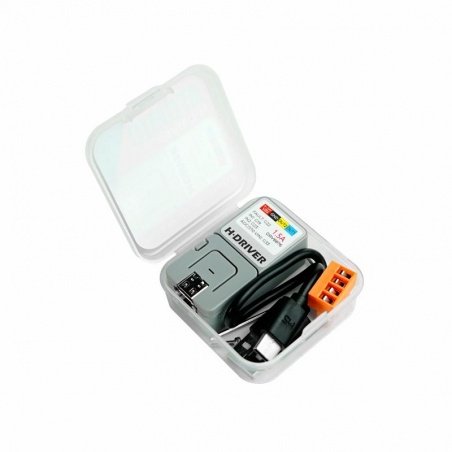

Obsah soupravy je umístěn v plastové nádobě.

Obsah soupravy

  • Vývojový modul M5Atom Lite
  • Překrytí řidiče H
  • Šroubové připojení - 4pólové
  • Upevňovací šroub M2 x 8 mm
  • Kabel USB typu C - délka 20 cm
  • Imbusový klíč
Účinnost proudu 2 A.
UC - mikrokontrolér ESP32
UC - Flash paměť 4 MB
UC - WiFi modul Ano
UC - USB rozhraní USB C.
Rozhraní UC - I2C Ano
Rozhraní UC - UART Ano
