Popis produktu: W6300-EVB-Pico - deska s mikrokontrolérem RP2040 a Ethernetem - WIZnet
W6300-EVB-Pico je pokročilá vývojová deska vybavená mikrokontrolérem RP2040 s dvoujádrovým procesorem ARM Cortex M0+ a hardwarově zakódovaným síťovým řadičem WIZnet W6300 . Modul poskytuje stabilní a rychlé ethernetové připojení s podporou IPv4/IPv6 , TCP/UDP a dalších populárních protokolů. Kompatibilita s Raspberry Pi Pico díky rozložení pinů dělá z W6300-EVB-Pico skvělou volbu pro začátečníky i profesionály, kteří vyvíjejí vestavěné systémy se síťovým připojením. Integrovaný port RJ45, vestavěný převodník USB typu C a 2MB flash paměť činí desku připravenou k okamžitému použití po vybalení z krabice.

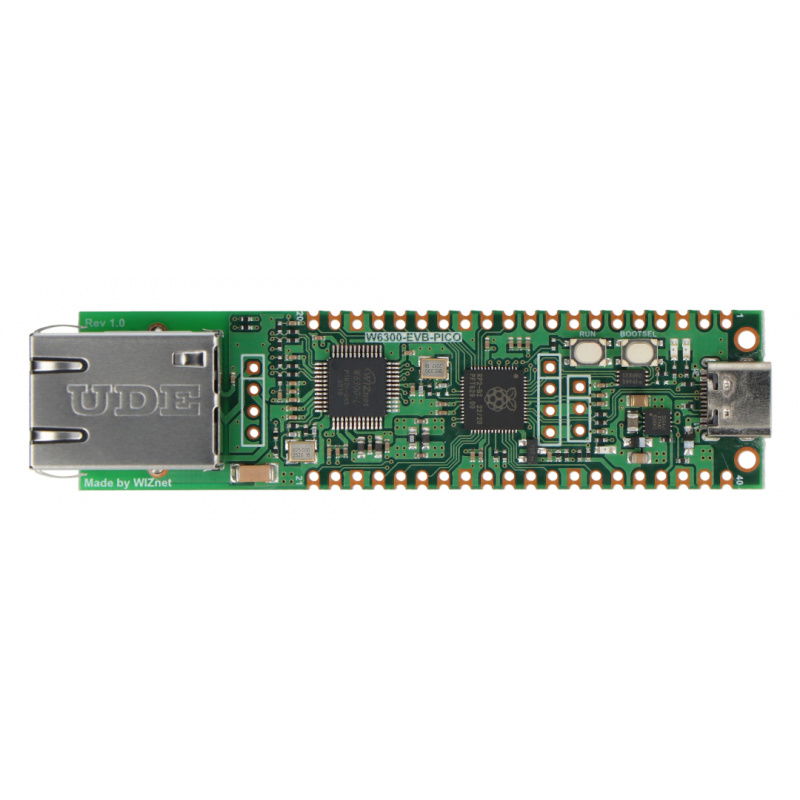

W6300-EVB-Pico - deska s mikrokontrolérem RP2040 a Ethernetem - WIZnet.

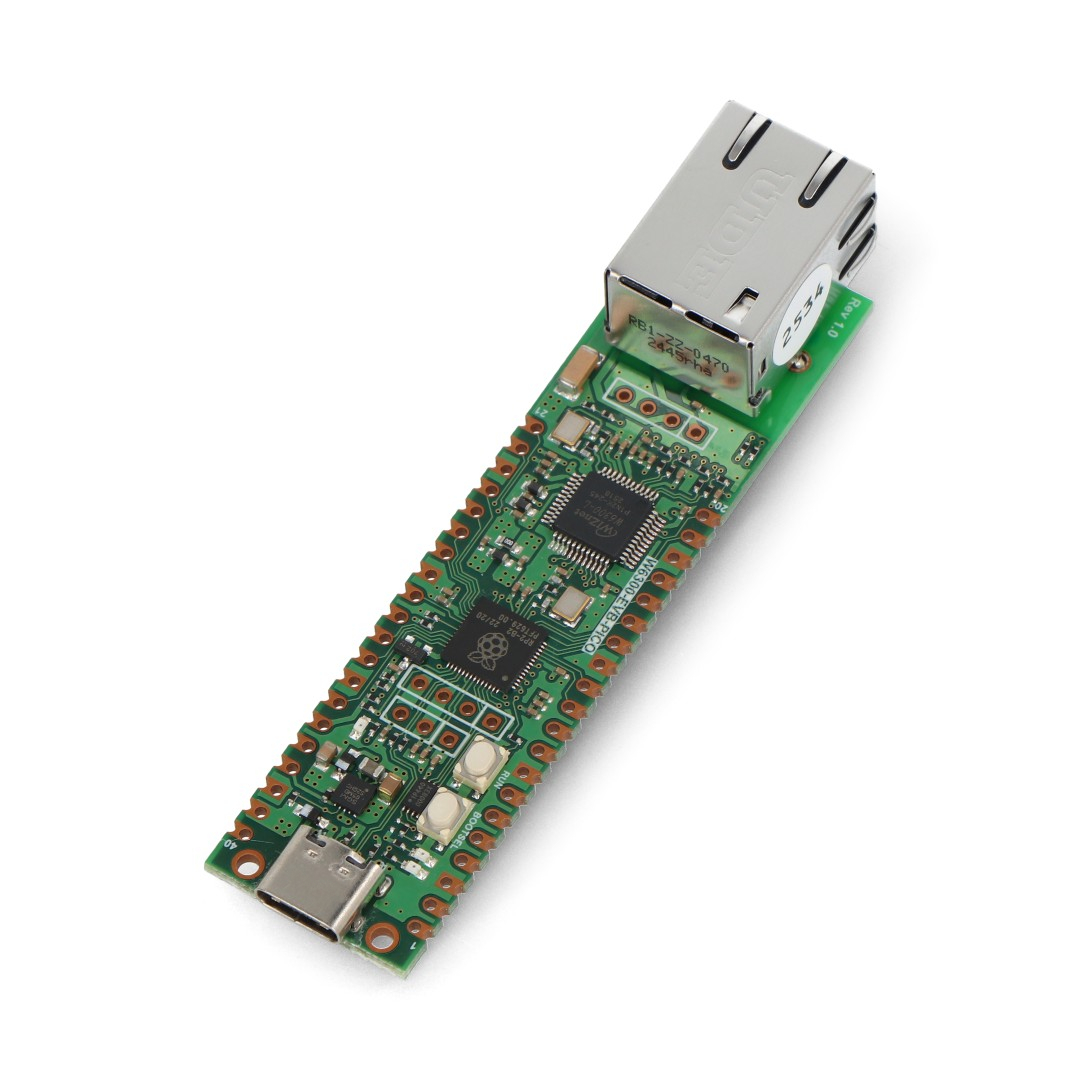

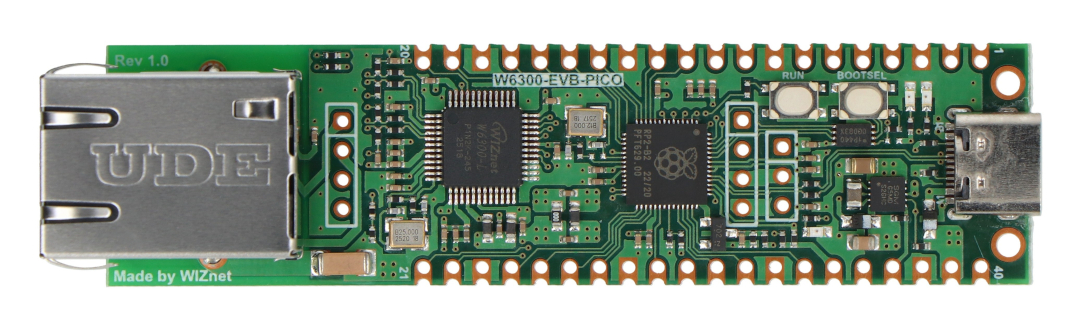

Deska je vybavena mikrokontrolérem Raspberry Pi RP2040.
Hlavní vlastnosti W6300-EVB-Pico
- Dvoujádrový mikrokontrolér RP2040 : taktovací frekvence až 133 MHz, 264 kB SRAM, 2 MB QSPI Flash paměť
- Integrovaný ethernetový řadič W6300 : Plná podpora IPv4/IPv6, TCP/UDP, až 8 hardwarových socketů
- Plná kompatibilita s Raspberry Pi Pico : shodné pinouty, možnost použití stávajících knihoven a shieldů
- Port RJ45 zabudovaný do desky plošných spojů : nejsou potřeba žádné další ethernetové moduly
- Komunikace SPI a QSPI s W6300 : efektivní přenos dat
- Podpora automatického vyjednávání a plného/polovičního duplexu : flexibilita v síťových podmínkách
- Kompletní sada periferií : UART, SPI, I2C, PWM, ADC, PIO, časovače
- Napájeno přes USB typu C : kompatibilní s moderními napájecími zdroji

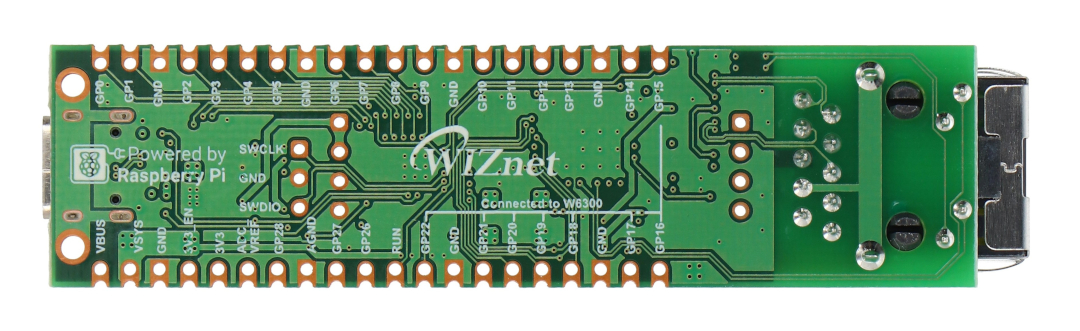

Piny modulu

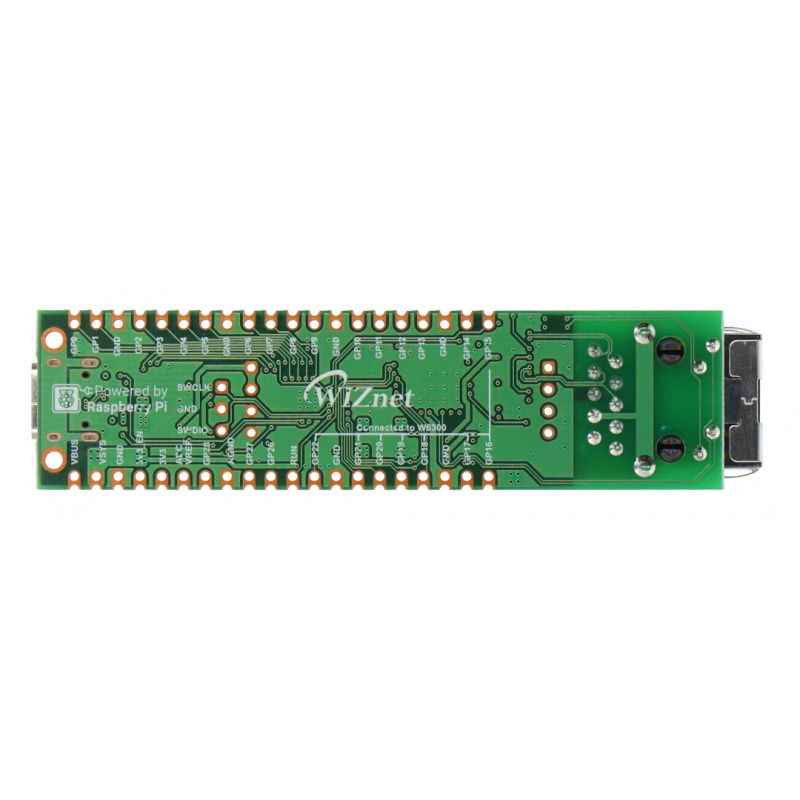

W6300-EVB-Pico si zachovává typické zapojení pinů Raspberry Pi Pico , ale navíc používá GPIO15 - GPIO22 pro komunikaci s W6300 v režimu QSPI . To znamená, že při použití ethernetových funkcí nelze tyto piny použít jako GPIO.
Nejdůležitější přiřazení pinů:
- GPIO15 - INTn (přerušení W6300)
- GPIO16 - CSn (výběr čipu)
- GPIO17 - SCLK (SPI hodiny)
- GPIO18-21 - QSPI IO0-IO3
- GPIO22 - RSTn (reset W6300)
- GPIO25 - vestavěná LED
- GPIO29 - ADC3 (měření VSYS/3)
Modul také poskytuje:
- 3pinový ladicí port SWD
- pin 3V3_EN pro vypnutí napájení 3,3 V
- Pin RUN pro resetování RP2040

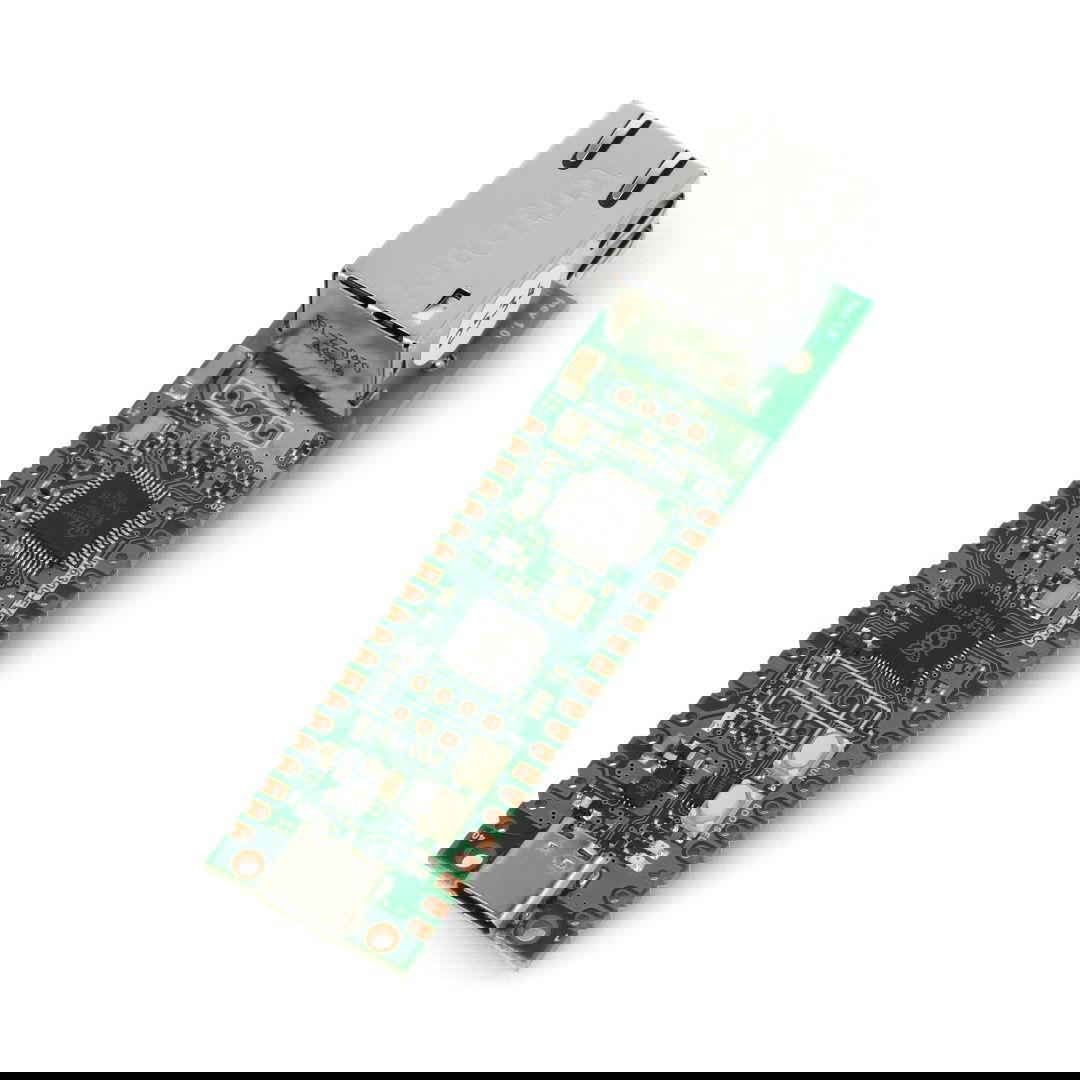

W6300-EVB-Pico má ethernetový konektor.
Prvky obsažené v sadě.
Technické specifikace W6300-EVB-Pico
- Mikrokontrolér: RP2040 (dvoujádrový ARM Cortex M0+)
- Taktovací frekvence CPU: až 133 MHz
- Paměť: 264 kB SRAM, 2 MB QSPI Flash
- Počet pinů GPIO: 30 (4 s funkcí ADC)
- Komunikační rozhraní: 2x UART, 2x I2C, 2x SPI, 16x PWM kanálů
- Provozní napětí logické části: 3,3 V
- Piny: Kompatibilní s Raspberry Pi Pico
- Podporované internetové protokoly: TCP, UDP, IPv4, IPv6, ICMPv4, ICMPv6, ARP, IGMP, MLDv1, PPPoE
- Počet zásuvek: 8 nezávislých
- Paměť TX/RX: 16 kB (celkem)
- USB konektor: USB typu C
- Ethernetový port: RJ45 (RB1-125BAG1A)
- Typ Ethernetu: 10 / 100 Mb/s, plný / poloviční duplex
- Napájecí napětí (VBUS): 5 V ±10 %
- Rozsah systémového napětí (VSYS): 4,3 V až 5,5 V
- Provozní teplota: od -20°C do 85°C
- Rozměry: 51 x 21 mm (formát kompatibilní s Raspberry Pi Pico)

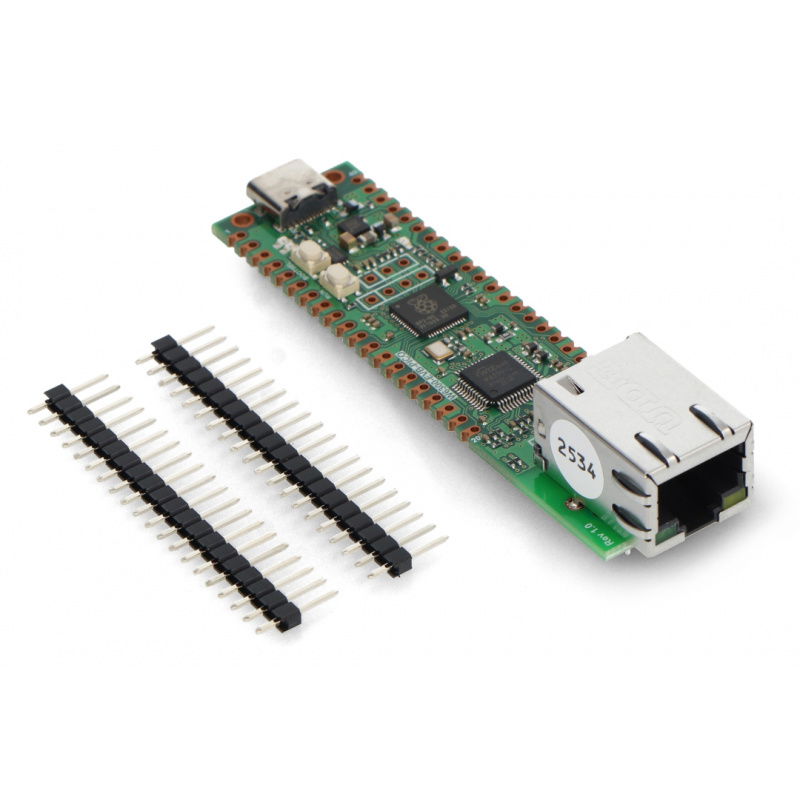

Obsah sady
- 1x deska W6300-EVB-Pico
- 2x proužek Goldpin
