Popis produktu: Konektor LoRa868 - pro M5Stack Cardputer Adv Version - M5Stack U201
LoRa868 Cap je pokročilý komunikační a poziční modul navržený speciálně pro Cardputer-Adv . Kombinuje výkonný transceiver LoRa SX1262 a přesný multisystémový GNSS přijímač ATGM336H a poskytuje spolehlivé připojení na velké vzdálenosti a přesné určování polohy v jednom kompaktním řešení. Modul pracuje v pásmu 868 MHz až 923 MHz a nabízí vysokou citlivost příjmu (až -147 dBm) a vysílací výkon až 20 dBm, což zajišťuje stabilní komunikaci i v náročných podmínkách a na velké vzdálenosti. GNSS přijímač využívá vestavěnou keramickou anténu a podporuje více satelitních systémů, včetně GPS , Galileo, GLONASS, QZSS a BeiDou, což umožňuje rychlé a vysoce přesné určování polohy i v oblastech se slabým signálem. LoRa868 je ideální pro projekty IoT, terénní aplikace, systémy určování polohy vozidel a automatizaci.
Konektor LoRa868 - pro M5Stack Cardputer Adv verzi - M5Stack U201.
LoRa868 Cap je pokročilý komunikační a lokalizační modul navržený speciálně pro Cardputer-Adv.Speciální funkce
- Duální LoRa + GNSS modul - kombinuje komunikaci na velké vzdálenosti s přesnou lokalizací
- Podpora více satelitních systémů - GPS / QZSS / BD2 / BD3 / GAL / GLO
- Vysoká citlivost příjmu LoRa – až 147 dBm, ideální pro nízkopříkonové aplikace ve velkém prostoru
- Vysílací výkon LoRa 20 dBm - stabilní signál na velké vzdálenosti
- Vestavěná GPS anténa + externí LoRa SMA anténa - skvělá kvalita příjmu a odolnost proti rušení
- Modulace: FSK, GFSK, MSK, LoRa, OOK - plná flexibilita návrhu
- Kompatibilní s Arduino IDE a UiFlow2 – rychlé vytváření IoT projektů
- Rychlý čas polohování - studený start pouze 23 s, horký start 1 s
Praktické aplikace
Modul LoRa868 je široce používán v projektech bezdrátové komunikace a lokalizace . Je vhodný pro vzdálený sběr dat z terénu a monitorování aktiv a v systémech Smart City umožňuje dohled nad infrastrukturou a lokalizaci zařízení. V chytrých budovách podporuje provoz senzorů a automatizace a zajišťuje přesné polohování. Modul je také vhodný pro navigaci a sledování vozidel , protože nabízí stabilní příjem signálu GNSS a telemetrii. Díky technologii LoRa dokonale splňuje požadavky IoT a umožňuje výstavbu energeticky úsporných, dlouhodobých a vysoce spolehlivých sítí.
Přesná poloha s multisystémovým GNSS
Integrovaný modul GNSS zajišťuje rychlé a přesné určování polohy , což je klíčové pro sledování, navigaci a automatické hlášení polohy zařízení. Podpora více satelitních systémů zajišťuje stabilní příjem i v náročném prostředí – mezi vysokými budovami, v lesích nebo v oblastech s omezenou viditelností. Vestavěná keramická anténa eliminuje potřebu dalších komponent a zároveň zachovává vysokou kvalitu signálu.
Kombinuje vysoce výkonný transceiver LoRa SX1262 a přesný multisystémový GNSS přijímač ATGM336H.
Modul podporuje pásmo 868 MHz až 923 MHz, nabízí vysokou citlivost příjmu (až -147 dBm) a vysílací výkon až 20 dBm, což zaručuje stabilní komunikaci i v obtížných podmínkách a na velké vzdálenosti.Navrženo s ohledem na spolehlivost
Díky robustní konstrukci, externímu SMA konektoru a velmi nízké spotřebě energie je LoRa868 Cap vhodný pro stacionární i mobilní aplikace vyžadující dlouhou výdrž baterie. Modul je navržen tak, aby udržoval stabilní komunikaci a přesné polohování i s omezenými zdroji energie, což z něj činí vynikající komponentu pro energeticky úsporné systémy IoT.
Technické specifikace modulu
LoRa modul
- Čip: SX1262 (razítko LoRa-1262)
- Provozní frekvence: 868 MHz až 923 MHz
- Bitrate: až 300 kb/s
- Modulace: FSK, GFSK, MSK, LoRa, OOK
- Rozhraní: SPI
- Vysílací výkon: 20 dBm
- Citlivost: -147 dBm (režim nízké rychlosti)
- Anténa: SMA gumová kachnička 3 dBi (108 x 9,3 mm)
GPS modul (GNSS)
- Čip: ATGM336H-6N (AT6668)
- Rozhraní: UART, 115200 8N1
- Podporované systémy: GPS, QZSS, BD2, BD3, Galileo, GLONASS
- Počet kanálů: 50
- Přesnost: < 1,5 m (CEP50)
- Provozní frekvence (L1 / E1 / B1)
- Citlivost: sledování -162 dBm, studený start -148 dBm
- Doba TTFF: studený start 23 s, horký start 1 s
- Aktualizace dat: až 10 Hz
- Anténa: keramická, vestavěná
- Spotřeba proudu (5V):
- GPS zapnuto, pohotovostní režim LoRa: 29,24 mA
- GPS spánek, LoRa TX max.: 129,72 mA
- GPS ZAPNUTO, LoRa TX max.: 155,03 mA
- Rozměry: 84 × 24 × 15,2 mm
- Hmotnost: 30 g
Obsah sady
- 1x Krytka LoRa868

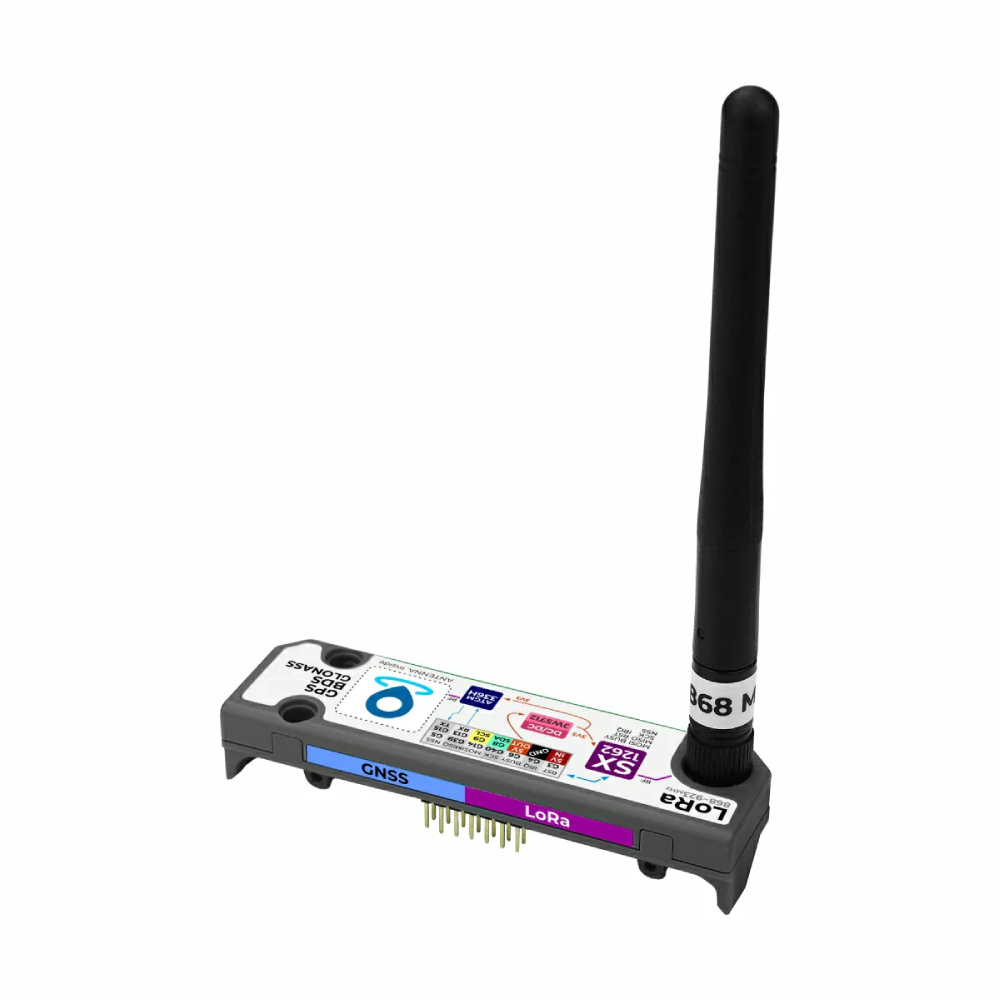

- 1x anténa LoRa Gumová kachnička
LoRa868 je ideální pro projekty IoT, terénní aplikace, systémy pro lokalizaci vozidel a automatizaci.
