Popis produktu: Trubkový aktuátor TLA-2 2000 N 9 mm/s 12 V s koncovými spínači - zdvih 35 cm
Trubkový aktuátor TLA-2 od společnosti Elektrobim je elektrický lineární aktuátor určený k automatizaci přesných lineárních pohybů. Poskytuje nosnost 2000 N , rychlost zdvihu 9 mm/s a zdvih 350 mm . Je vybaven mechanickými koncovými spínači , které zajišťují bezpečné zastavení pohybu v libovolném směru. Pouzdro o průměru 36 mm, vyrobené v třídě těsnosti IP66, umožňuje použití v náročných povětrnostních podmínkách. Pohon je ideální pro průmyslovou automatizaci, chov a kutily.
Náš obchod nabízí široký výběr dalších modelů lineárních aktuátorů – podívejte se na ně!

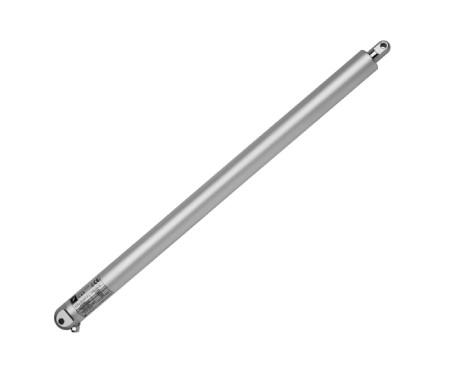

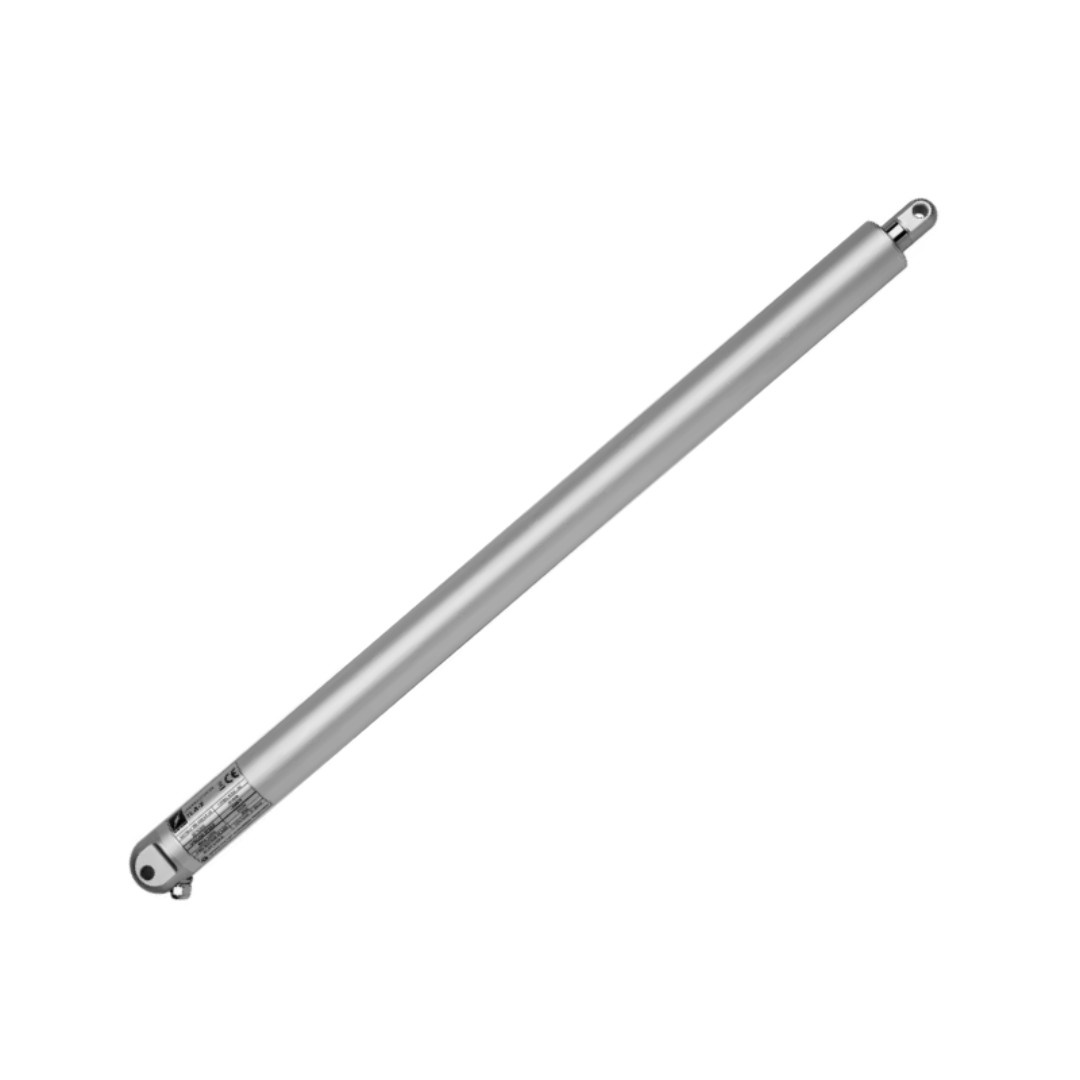

Trubkový aktuátor TLA-2 2000 N 9 mm/s 12 V s koncovými spínači - zdvih 35 cm.

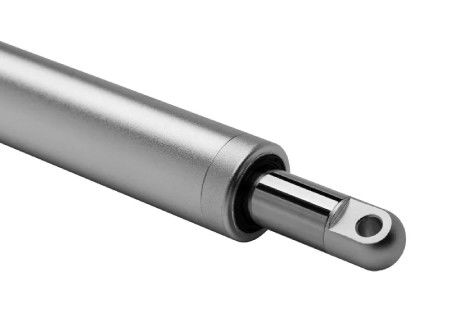

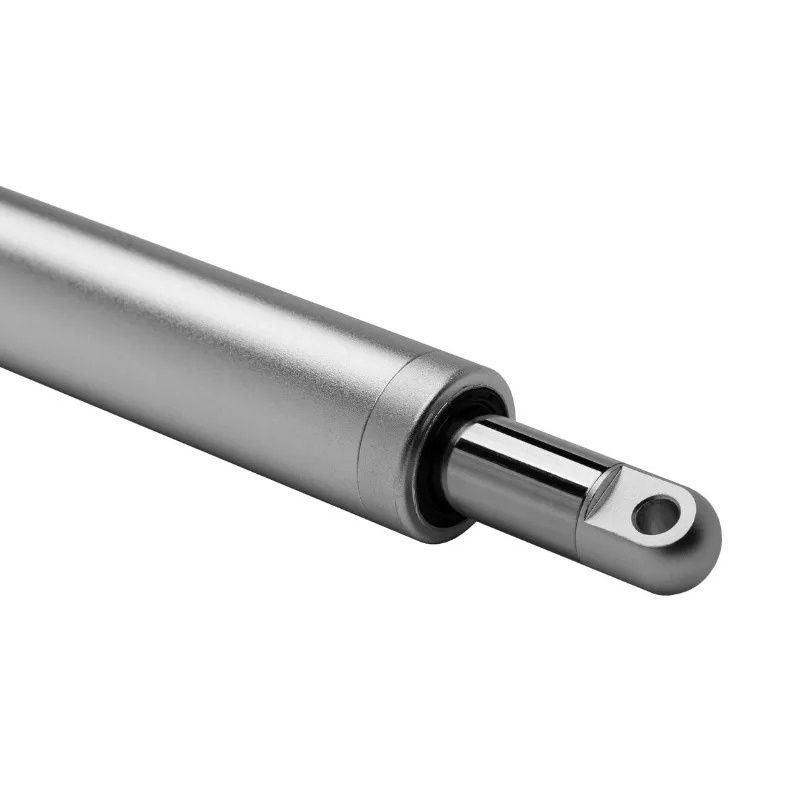

Konstrukce s průměrem 36 mm je vhodná pro mnoho aplikací.
Hlavní vlastnosti pohonu TLA-2
- Vysoká zvedací síla : až 2000 N, ideální pro náročnější aplikace
- Koncové spínače : mechanické, zajišťují bezpečné zastavení pohybu
- Univerzální zdvih 350 mm : široké spektrum použití v automatizaci a kutilství
- Pracovní cyklus 10 % : maximálně 2 minuty nepřetržitého provozu
- Třída ochrany IP66 : odolnost vůči prachu a stříkající vodě
- Nízké emise hluku : hladina hluku ≤ 56 dB
- Široký rozsah provozních teplot : od -25 °C do 65 °C
Připojení a ovládání pohonu
Pohon TLA-2 je napájen stejnosměrným napětím 12 V. Směr pohybu pístní tyče závisí na polaritě napětí . Vestavěné mechanické koncové spínače zastaví pohyb při dosažení maximálního vysunutí nebo zasunutí. Pro připojení použijte kabely s minimálním průřezem 2 x 0,75 mm² . Pohon lze ovládat ručně nebo pomocí reléových ovladačů. Instalace se provádí pomocí montážních otvorů o průměru 8 mm.

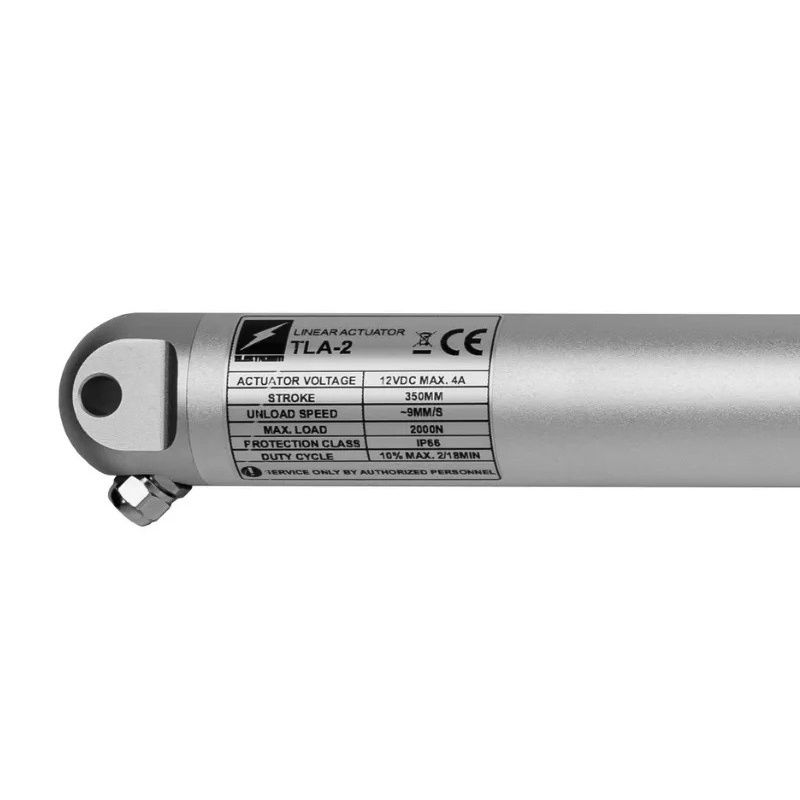

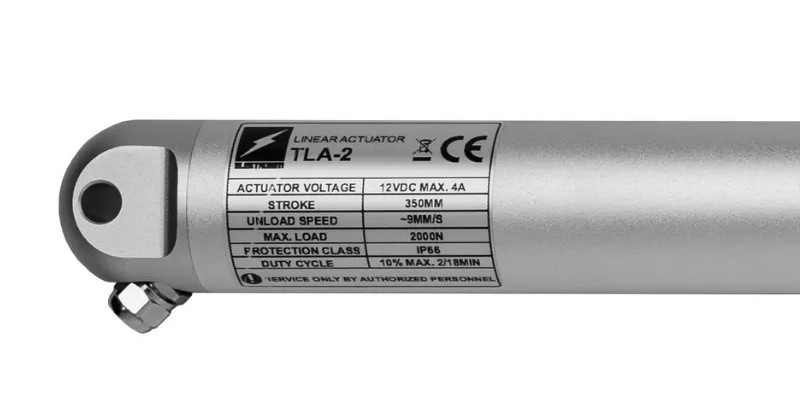

Trubkový pohon má nosnost 2000 N a vestavěné koncové spínače automaticky zastaví pohon.

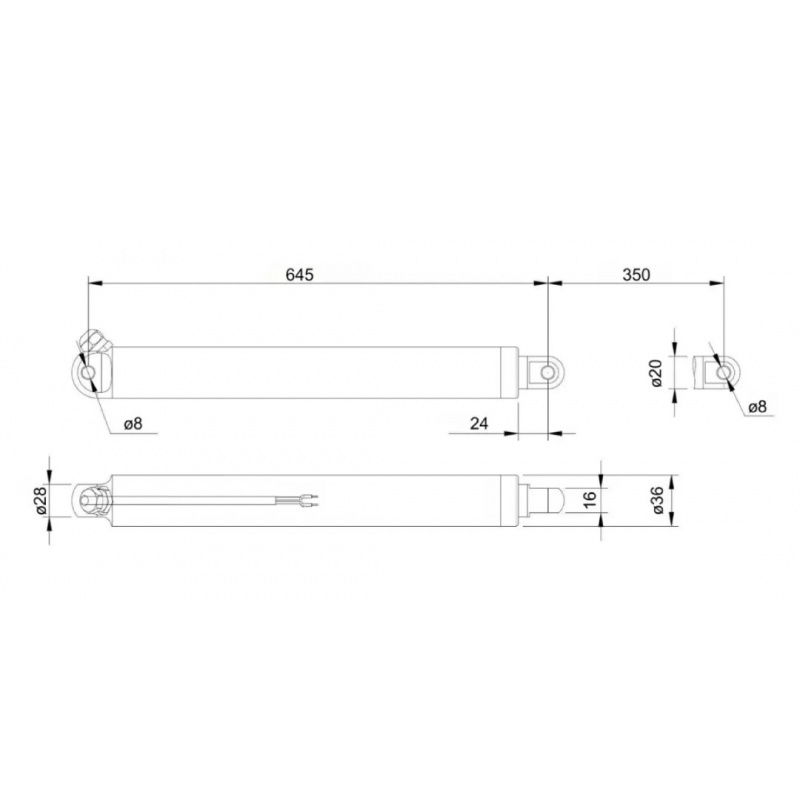

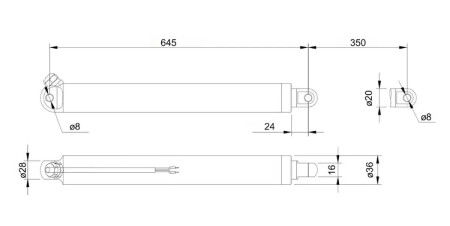

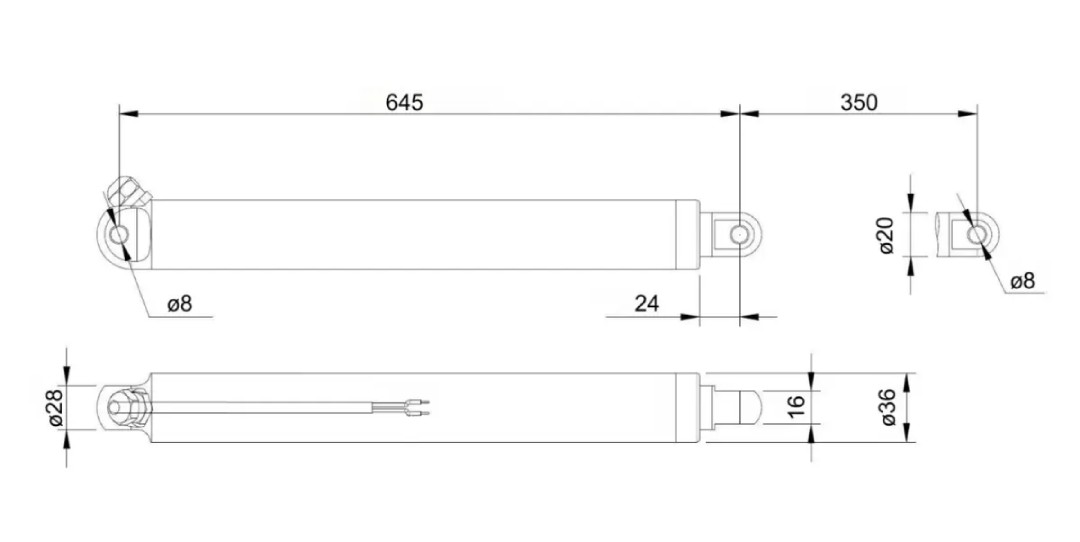

Rozměry pohonu v diagramu jsou uvedeny v mm.
Praktické aplikace
Pohon TLA-2 lze použít v mnoha oblastech – od automatizace nábytku, oken a klapek až po šlechtitelských systémů, až po průmysl a kutilské projekty . Díky svému estetickému vzhledu a kompaktním rozměrům jej lze použít i v prostorách, kde je vizuální důležitá viditelnost prvku.
| Technická specifikace trubkového aktuátoru TLA-2 | |
|---|---|
| Napájecí napětí | 12V stejnosměrného proudu |
| Moc | 48 W |
| Jmenovitý proud | 4 A |
| Dynamická únosnost | 2000 N |
| Zdvih pístní tyče | 350 mm |
| Rychlost posuvu (bez zatížení) | 9 mm/s |
| Třída těsnosti | IP66 |
| Pracovní cyklus | 10 % (max. 2 min nepřetržitého provozu) |
| Hladina hluku | ≤ 56 dB |
| Provozní teplota | od -25 °C do 65 °C |
| Zpětná vazba | nedostatek |
| Zabezpečení | koncové spínače (nenastavitelné) |
| Celková délka ve složeném stavu | 645 mm |
| Průměr pouzdra | 36mm |
