Popis produktu: 3D / CNC gravírovací laser - PLH3D-6W-XF + - 12-24 V / 6 W
Profesionální gravírovací laser nabízející výkon 6 W a snadné použití. PLH3D je vybaven objímkou objektivu s pryžovým těsněním , které je kompatibilní s většinou objektivů M9x0,5 dostupných na trhu. Nová generace řady PLH3D-6W má vylepšený design bez pigtail kabelu, byla nahrazena 6pinovou koncovkou pro připojení externího kabelu. Na hlavě je LED indikující chod zařízení, která se rozsvítí po připojení ke zdroji. LED diody také indikují přehřátí laserového modulu. Když okolní teplota během provozu CW překročí 40 °C, LED dioda bude blikat, což znamená, že teplota brzy překročí maximální provozní teplotu. Pokud okolní teplota dosáhne 45 °C nebo vyšší, LED přestane fungovat a laserová hlava se vypne. Hlava je vybavena novou generací měničů laserových diod , které se vyznačují zvýšenou účinností, vydávají méně hluku a jsou vyrobeny z komponent ještě vyšší kvality.
Hlava PLH3D-6W-XF + je vybavena přepínačem pro analogový vstup 10 V. Modulační vstup laseru lze změnit z analogového vstupu 0-5 V na analogový vstup 0-10 V. Díky tomu je laser ještě lepší univerzální a kompatibilní s ještě větším počtem CNC zařízení a 3D tiskáren .

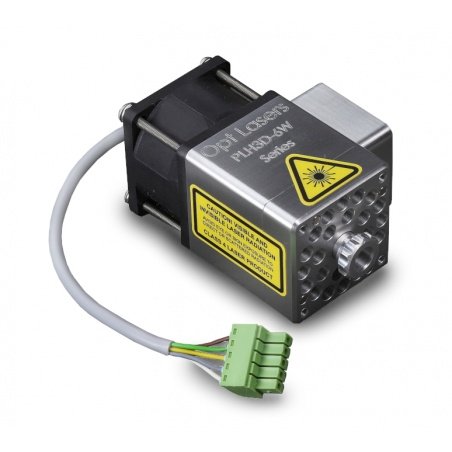

3D / CNC gravírovací laser - PLH3D-6W-XF + - 12 - 24 V / 6 W.
Laserová hlava s koncovým konektorem.Hlavní vlastnosti laserové hlavy PLH3D-6W-XF +
- Řezání a gravírování - PLH3D-6W-XF + modrý laser umožňuje řezat a gravírovat širokou škálu materiálů vč. dřevo, lepenka, pryž, papír, textil, kůže, plasty, balsa, překližka, dále značení nerezové oceli, titanu a poddruhů oceli s nízkou tepelnou vodivostí.
- Tovární set objektiv - Sada obsahuje nainstalovaný objektiv Triplet s vysokým rozlišením s upraveným ohniskem 60,0 mm. Tato ohnisková vzdálenost poskytuje dobře optimalizovanou velikost ohniska, která je vhodná pro mnoho aplikací laserového gravírování a řezání.
- Symetrický posun paprsku - v některých aplikacích, jako je laserové gravírování dřeva, se doporučuje mírně rozostřit laserový paprsek, abyste získali symetrický paprsek. To lze provést pohybem gravírovacího stroje dopředu nebo dozadu ve směru šíření paprsku (pro PLH3D-6W-XF ± 4,4 mm [± 0,173 "]).
- Všestrannost vstupních signálů - vestavěný regulátor umožňuje přijímat různé analogové signály 0-5V a 0-5V, 0-10V nebo 0-24V pro PWM / TTL signál.
- Vestavěný ovladač uvnitř laserové hlavy - Opt Lasers je první společností, která integrovala ovladač laserové diody přímo do laserové hlavy. Krátké spojení mezi diodou a budičem poskytuje lepší ochranu, možnost modulace vysokofrekvenčního proudu a eliminuje vlivy indukčnosti při zapínání.
- Nevyžaduje dodatečné chlazení - čistý tvar laserových hlav poskytuje nejlepší možný způsob chlazení 6W laserové diody Současná konstrukce umožňuje zahřátí laseru pouze o 2-3 stupně Celsia po celé hodině nepřetržitého provozu při plná síla.
Specifikace laserové hlavy Opt Lasers
- Napájecí napětí: 12V až 24V
- Výstupní proud:
- max. 5 A.
- typicky od 3A do 3,5A
- Vstupní proud: max. 2 A
- Maximální spotřeba: 30W
- Výkon laseru: 6W
- Hlučnost: 58 dBA
- Typ montážního otvoru: M3 x 0,5 x 4,5 mm
- Šířka modulačního pásma: 30 kHz
- Ohnisková vzdálenost: 20 mm až 120 mm
- Modulační vstup 1: 0V až 5V Analogový / TTL / PWM
- Modulační vstup 2: 0 až 24 V TTL / PWM
- Vlnová délka laserové diody: 450 nm
- Hustota výkonu: 225 kW/ cm2
- Vzor montážních otvorů: 4 otvory 25 x 15 mm
- Integrovaný mikrokontrolér pro měření teploty a měkký start
- Měkký start pro ochranu diod
- Ochrana proti elektrostatickému výboji (ESD)
- Ochrana proti zpětnému napětí
- Nadproudová ochrana
- Kompaktní velikost a 90% účinnost
- CW režim a ovládání výstupu
- Okolní teplota během provozu: 0 °C až 45 °C
- Rozměry: 40 x 54 x 78 mm
- Hmotnost: 210 g
Obsah sady
- 3D / CNC gravírovací laser - PLH3D-6W-XF + - 12-24V / 6W
- Vysokorychlostní ovladač integrovaný v laseru s analogovými a PWM / TTL vstupy
- Nástroj pro úpravu čočky PLH3D
- Gravírovací čočka s vysokým rozlišením (tovární sada)
- Vysoce výkonná gravírovací čočka G2
- Spojovací lišta v případě potřeby prodloužení kabelu
Laserová hlava Opt Lasers.3D / CNC laserové gravírování - PLH3D-6W-XF + - 12-24V / 6W - Vysoce přesná konstrukce
Design miniaturního gravírovacího laseru PLH3D-6W-XF byl propracován do nejmenších detailů, aby vyhovoval požadavkům profesionálů. Délka laserového světla je 450 nm.
Díky použití čočky s vysokým rozlišením je laserové světlo koncentrováno tak, aby proces ošetření byl co nejpřesnější. Modul gravírovacího laseru PLH3D-6W-XF má malé rozměry, což umožňuje snadnou instalaci do většiny strojů i s malým množstvím volného prostoru. Konstrukce laseru byla promyšlena i z hlediska účinnosti chlazení a má zabudovanou ochranu proti přehřátí.
Skvělá alternativa k CO2 laserům
3D / CNC gravírovací laser - PLH3D-6W-XF - 12-24V / 6W je velmi dobrou alternativou ke standardním CO2 laserům. Pomocí tohoto laseru můžeme provádět mnoho prací zahrnujících zpracování různých materiálů.
Malý průměr laserového paprsku zajišťuje velmi přesné řezání a gravírování. Díky tomu mají detaily velmi dobrou přesnost reprodukce ve vztahu k předběžnému návrhu v digitální podobě.
