Popis produktu: Nástěnná RFID čtečka MW-R7G - 13,56 MHz - šedá
Nástěnná čtečka RFID bezkontaktních karet a odpovídačů, pracující na 13,56 MHz . Kompatibilní se standardními MIFARE Classis, MIFARE Plus, MIFARE Ultralight C, MIFARE DESFire, ICODE SLI, iClass. Podporovaná komunikační rozhraní jsou RS232, RS485, 1-Wire, WIEGAND a CAN 2.0B. Čtečka je vybavena třemi piny GPIO. Zařízení má vestavěnou RGB LED, bzučák a dotykové tlačítko. Šedé provedení pouzdra. Sada obsahuje montážní kolíky.
Popis pinout
Čtečka má osm kolíků ve formě vodičů s odstraněnou izolací, umístěných na zadní straně krytu. Jednotlivá připojení jsou popsána níže.

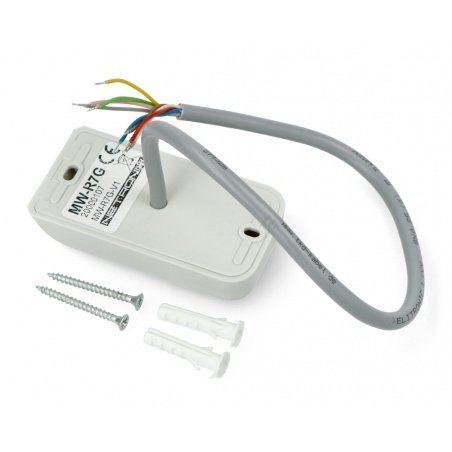

Čtečka RFID MW-R7G - 13,56 MHz - šedá .
| Popis pinů čtečky MW-R7G | |||
|---|---|---|---|
| Barva drátu | název | Funkce | |
| Červené | VCC | Napájení | |
| Modrý | GND | Hmotnost | |
| Bílý | Antikolizní | Výstup pro připojení čteček pracujících blízko sebe | |
| Hnědý | PinOUT | Výstup libovolného cíle | |
| Zelená | PinINTERFACE1 | Sériové rozhraní: RS232_TX, RS485_B, CAN_H, WIEGAND0, 1WIRE | |
| Žlutá | PinINTERFACE2 | Sériové rozhraní: RS232_RX, RS485_A, CAN_L, WIEGAND1 | |
| Šedá | PinIN0 | Vstup do jakéhokoli cíle | |
| Růžový | PinIN1 | Vstup do jakéhokoli cíle | |
Obsah soupravy.Specifikace čtečky RFID MW-R7
- Napájecí napětí: 8 V až 15 V
- Maximální napájecí proud: 120 mA
- Průměrná spotřeba proudu: 25 mA
- Jmenovitá RF frekvence: 13,56 MHz
- Podporované standardy: MIFARE Classis, MIFARE Plus, MIFARE Ultralight C, MIFARE DESFire, ICODE SLI, iClass
- Podporovaná komunikační rozhraní: RS232, RS485, 1-Wire, WIEGAND a CAN 2.0B
- Provoz s protokoly Netronix a MODBUS-RTU v režimu rozhraní RS232 / RS485
- Počet pinů GPIO: 3
- Čtecí vzdálenost karet a transpondérů: až 8 cm
- Třída těsnosti: IP54
- Typ předního tlačítka: kapacitní
- Integrovaný bzučák, anténa, RGB LED
- Rozměry: 83 x 44 x 14 mm
