Popis produktu: Numato Lab - 32kanálový reléový modul 24V 7A / 240VAC + 8 GPIO + Ethernet
Modul Numato Lab je vybaven 32 relé s cívkou 24 V. Relé mají kontaktní zátěž 7 A / 240 V AC . Deska má navíc 8 GPIO pinů pracujících s napětím 3,3 V, včetně 8 analogových vstupů s 10bitovým rozlišením , multiplexovaných s GPIO. Deska komunikuje s hlavním modulem přes ethernetový konektor s jedinečnou adresou MAC pomocí rozhraní Telnet s webovou konzolou chráněnou heslem. Modul je založen na čipu Microchip PIC18F97J60 s 1 Mb Flash pamětí a 1024 kb EEPROM pamětí.

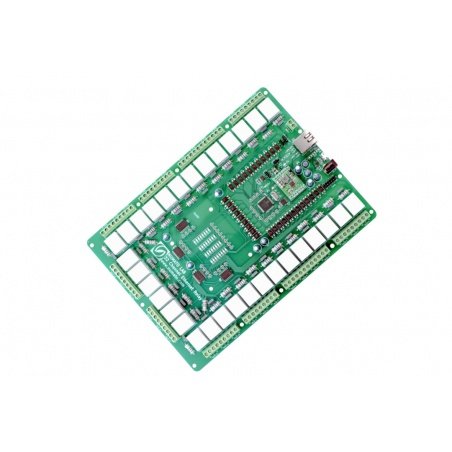

Reléový modul 32 kanálů.
Popis pinů relé Numato Lab.Hlavní vlastnosti modulu relé Numato Lab
- Mikrokontrolér: Microchip PIC18F97J60 (1 Mb Flash paměť s 10 Mb / s Ethernet komunikace)
- Paměť: 1024 kb EEPROM Microchip 25LC102, na kterém jsou uloženy webové rozhraní a konfigurační data
- MAC adresa: samostatná sériová EEPROM (24AA02E48) s jedinečnou hodnotou MAC adresy
- Reset jumper: Resetuje nastavení softwaru na výchozí tovární hodnoty
- Heslem chráněná webová konzole a komunikační rozhraní Telnet
- Stavové LED pro stav napájení a relé
- Relé: 32 SPDT s 24 V DC cívkou a stavovou LED
- GPIO: 8, každý lze konfigurovat jako analogový vstup
Aplikace modulu
- Automatizace domácnosti
- Ovládání osvětlení
- Ovládání zahradnických zařízení
- Průmyslová automatizace
- Výzkumný přístroj
- DIY a koníček
Specifikace modulu relé Numato Lab
- Počet relé: 32
- Napájecí napětí cívky: 24 V
- Spínací napětí: 7 A / 240 V AC / 30 V DC
- Maximální proud spotřebovaný digitálními obvody: 350 mA
- Počet GPIO: 8, může fungovat jako analogové vstupy
- Pracovní napětí GPIO: 3,3 V
- Rozhraní: HTML / Web, Telnet
- Komunikační rozhraní: Ethernet
- Rozlišení ADC: 10bitové
- Rozměry: 305 x 229 x 51 mm
Modul relé Numato Lab.
