Index: INX-18137 EAN: 4260498390236
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Minipočítač Revolution Pi RevPi Core 3 byl přizpůsoben průmyslovým aplikacím. Základem je deska Raspberry Pi Compute Module 3 s čtyřjádrovým procesorem Broadcom BCM2837 ARM Cortex-A53 s taktem 1,2 GHz . Modul je vybaven 1 GB RAM a 4 GB paměti eMMC . RevPi pracuje na speciálně upravené verzi OS Raspberry Pi s předinstalovanou podporou RTC. Napájeno napětím od 12 V do 24 V DC a uzavřeno v krytu namontovaném na DIN liště. Podporuje protokol Modbus, lze jej programovat v prostředí Node-RED.
8 433,00 Kč
6 856,10 Kč bez DPH.
Čekací doba cca 4-6 týdnů
Pouze na vyžádání
30 dní na vrácení
Výrobce: Kunbus

Popis produktu: Revolution Pi RevPi Core 3 4GB eMMC - PLC modul

Minipočítač Revolution Pi RevPi Core 3 byl přizpůsoben průmyslovým aplikacím. Základem je deska Raspberry Pi Compute Module 3 s čtyřjádrovým procesorem Broadcom BCM2837 ARM Cortex-A53 s taktem 1,2 GHz . Modul je vybaven 1 GB RAM a 4 GB paměti eMMC, dále ethernetovým portem, dvěma USB 2.0 konektory, microUSB portem a microHDMI. RevPi pracuje na speciálně upravené verzi OS Raspberry Pi s předinstalovanou podporou RTC. Napájeno napětím od 12 V do 24 V DC a uzavřeno v krytu namontovaném na DIN liště. Podporuje protokol Modbus, lze jej programovat v prostředí Node-RED.

Napájení jádra RevPi

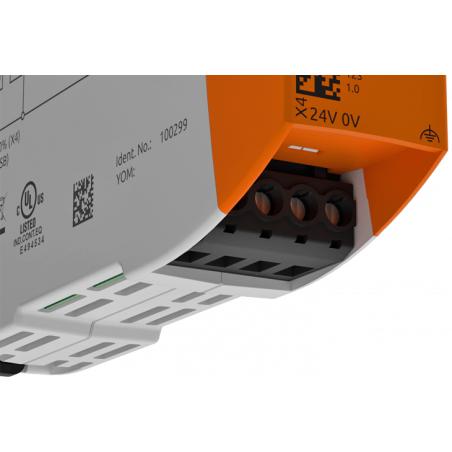

Šroubové konektory pro připojení napájení v RevPi Core 3.

Napájení jádra RevPi 3

Jedním z nejdůležitějších prvků je napájení modulu RevPi Core. Aby se minimalizoval odvod tepla ze systému napájení, byl použit vysoce kvalitní měnič DC-DC (s účinností nad 80%), jehož vstupní napětí je 24 V. Jádro však může pracovat také s napětí nižší než 10,2 V, ale pak bude výkon portů USB menší, správná funkce portů vyžaduje napětí vyšší než 11 V. Při napájení 24 V nebude ztráta výkonu až 25 ms ovlivňovat činnost RevPi Core (bez zatížení USB portů). Zařízení je chráněno proti velkým interferencím a také proti elektrickým a elektromagnetickým výbojům. Napájení jádra RevPi je dodáváno prostřednictvím šroubových konektorů na spodní straně zařízení. Kromě toho je model Revolution Pi vybaven 24hodinovým systémem RTC , takže datum a čas budou vždy aktuální.

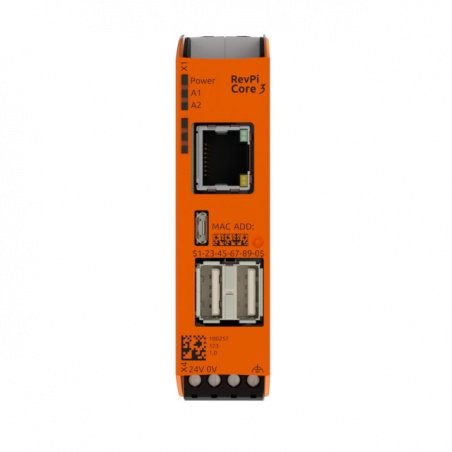

Rozhraní RevPi Core 3

Modul Revolution Pi RevPi Core 3 je vybaven řadou důležitých rozhraní.

  • Ethernetový port RJ45 pro připojení k LAN.
  • Dva konektory USB typu A, ke kterým můžete připojit klientská zařízení USB 2.0. Oba konektory mají výstup 5 V / 500 mA, který umožňuje připojení různých typů USB disků, pendrives, bez použití aktivního USB rozbočovače.
  • Konektor microUSB může fungovat jako hostitelský systém USB, například pro připojení RevPi k počítači pro první blikání.
  • Konektor MicroHDMI pro připojení obrazovky.

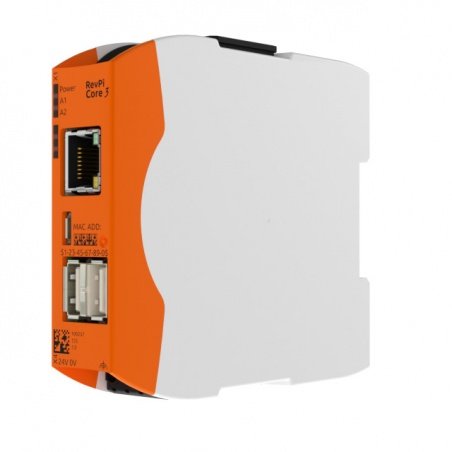

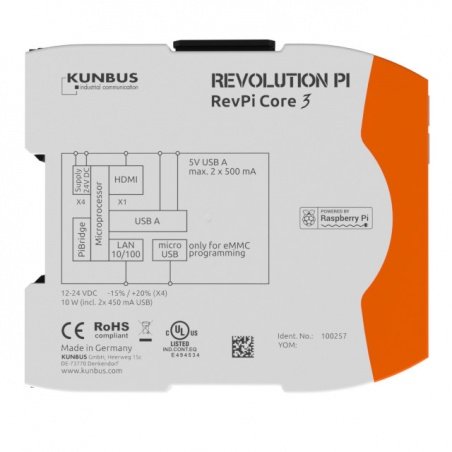

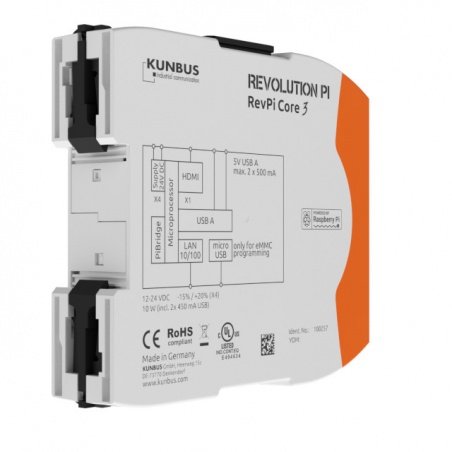

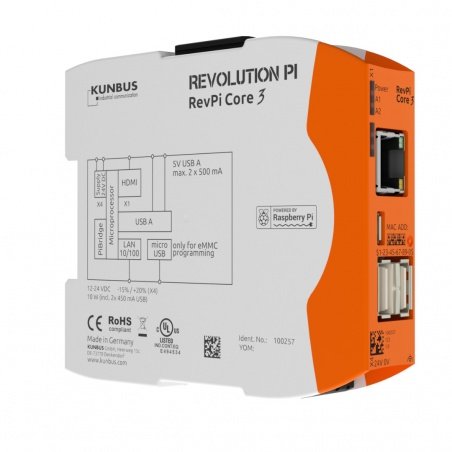

RevPi Core 3 Revolution Pi RevPi Core 3.

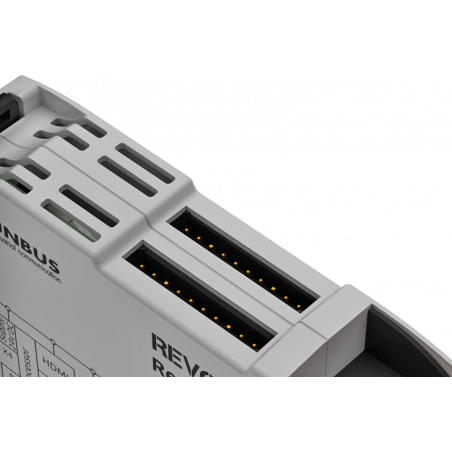

Konektor PiBridge

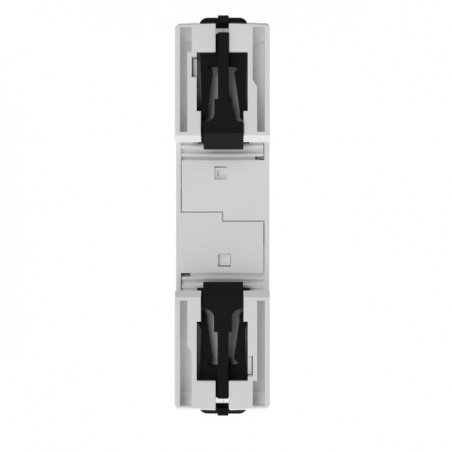

Konektor PiBridge v revoluci Pi.

Modulární design RevPi Core 3

Minipočítač je vybaven konektorem PiBridge na horní straně krytu, který se používá k připojení rozšiřujících modulů Revolution Pi:

  • 4 piny PiBridge pro automatickou detekci připojeného modulu při spuštění RevPi, RevPi Core přesně ví, jaké zařízení bylo připojeno a v jaké fyzické poloze se nachází.
  • 4 piny PiBridge pro rychlou výměnu malých datových paketů přes RS485. Tento kanál se také používá ke konfiguraci modulu během spouštěcí fáze. Po konfiguraci se používá pro cyklickou výměnu dat mezi jádrem RevPi a všemi připojenými IO moduly.
  • 8 pinů PiBridge pro rychlou výměnu velkých datových paketů přes ethernetový port. Kanál používaný pouze hradlovými moduly, které mohou cyklicky shromažďovat až 512 bajtů dat téměř ze všech sběrnic.

RevPi Core 3 splňuje průmyslové požadavky

Hlavním cílem revoluce Pi bylo použití Raspberry Pi v průmyslu, aby se stal skutečným IPC v souladu s normou EN 61131-2.

  • Napájení: 12 V až 24 V DC, max.10 W
  • Pracovní teplota: od -40 ° C do 55 ° C
  • ESD ochrana: 4 kV / 8 kV podle EN 61131-2 a IEC 61000-6-2
  • Zkoušky rázem: podle EN 61131-2 a IEC 61000-6-2
  • Zkoušky EMI: v souladu s EN 61131-2 a IEC 61000-6-2
  • Certifikace UL (UL File No. E494534)
Rozměry jádra RevPi 3
Rozměry jádra RevPi 3.

Raspberry Pi vs Revolution Pi

Standardní verze Raspberry Pi jsou malé moduly vybavené rozhraními, která lze nalézt ve standardních počítačích. Nadace Raspberry Pi vytvořila levnou tabuli pro vzdělávací účely . Moduly Revolution Pi byly založeny na výpočetním modulu Raspberry Pi, pro který Kunbus vytvořil vyhodnocovací desku a vytvořil ovladač se stejnou specifikací jako klasické PLC . Revolution Pi byl vytvořen pro průmyslové aplikace s možností rozšíření jeho schopností prostřednictvím modulů s IO rozhraními a komunikačními moduly.

Specifikace jádra RevPi 3
Procesor Broadcom BMC2837 Quad-Core ARM Cortex-A53
Načasování 1,2 GHz
RAM 1 GB
Paměť EMMC 4 GB
Napájecí napětí od 12 V do 24 V
Pracovní teplota -40 ° C až 55 ° C
Skladovací teplota -40 ° C až 85 ° C
Pracovní vlhkost 93%
Třída těsnosti IP20
ESD ochrana 4 kV / 8 kV
Test EMI vyhovuje normám EN 61131-2 a IEC 61000-6-2
Šokový test vyhovuje normám EN 61131-2 a IEC 61000-6-2
Kompatibilita CE, RoHS
UL certifikát ano, E494534
Rozměry 111 x 22,5 x 96 mm
Rozhraní
1x Ethernet RJ45
2x USB 2.0
1x microHDMI
1x microUSB
2x PiBridge (pro moduly RevPi Con)
UC - mikrokontrolér BCM2837
UC - Flash paměť 4 GB eMMC
UC - RAM paměť 1 GB
UC - Počet jader 4. Čtyřjádrový procesor
UC - externí paměť eMMC 4 GB
UC - načasování 1,2 GHz
UC - Ethernet Ano
UC - USB rozhraní 2x USB
UC - HDMI port Ano
UC - napájecí konektor kolíky
UC - systém Linux Ano
