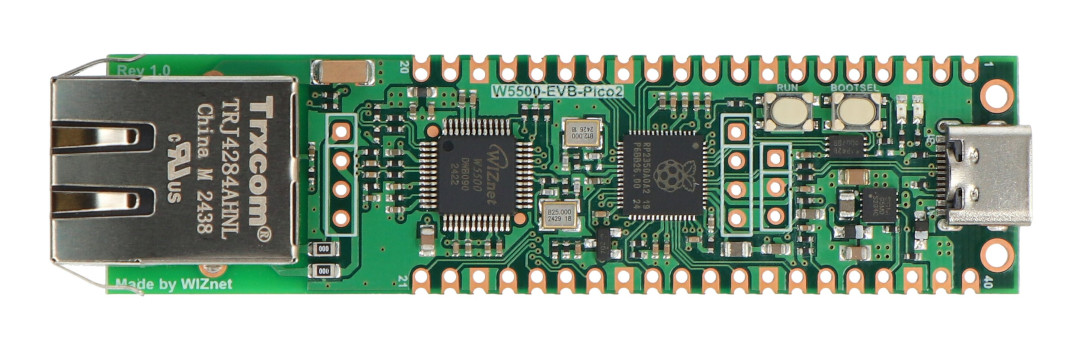

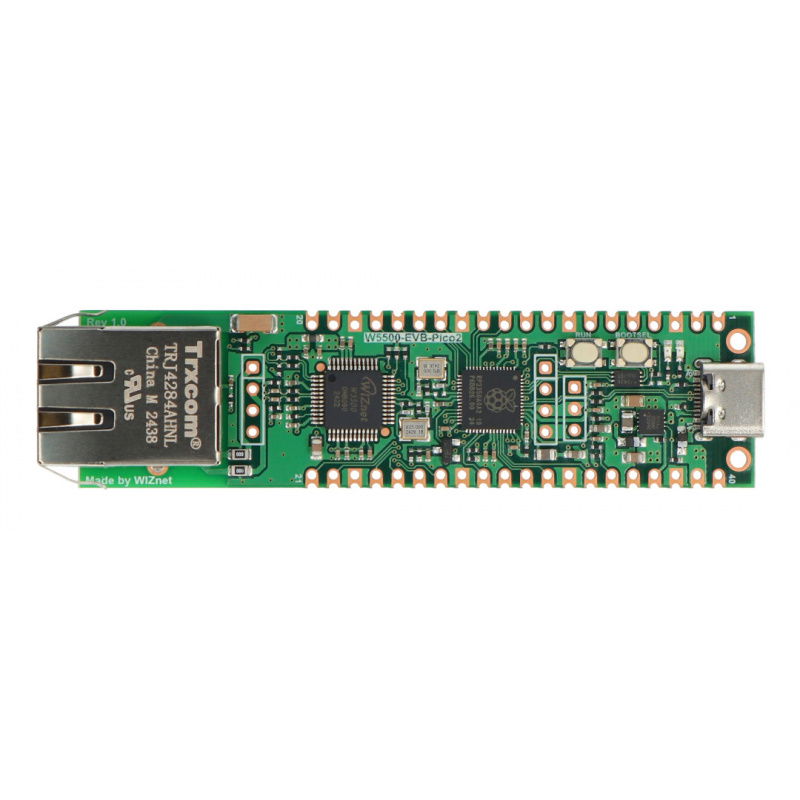

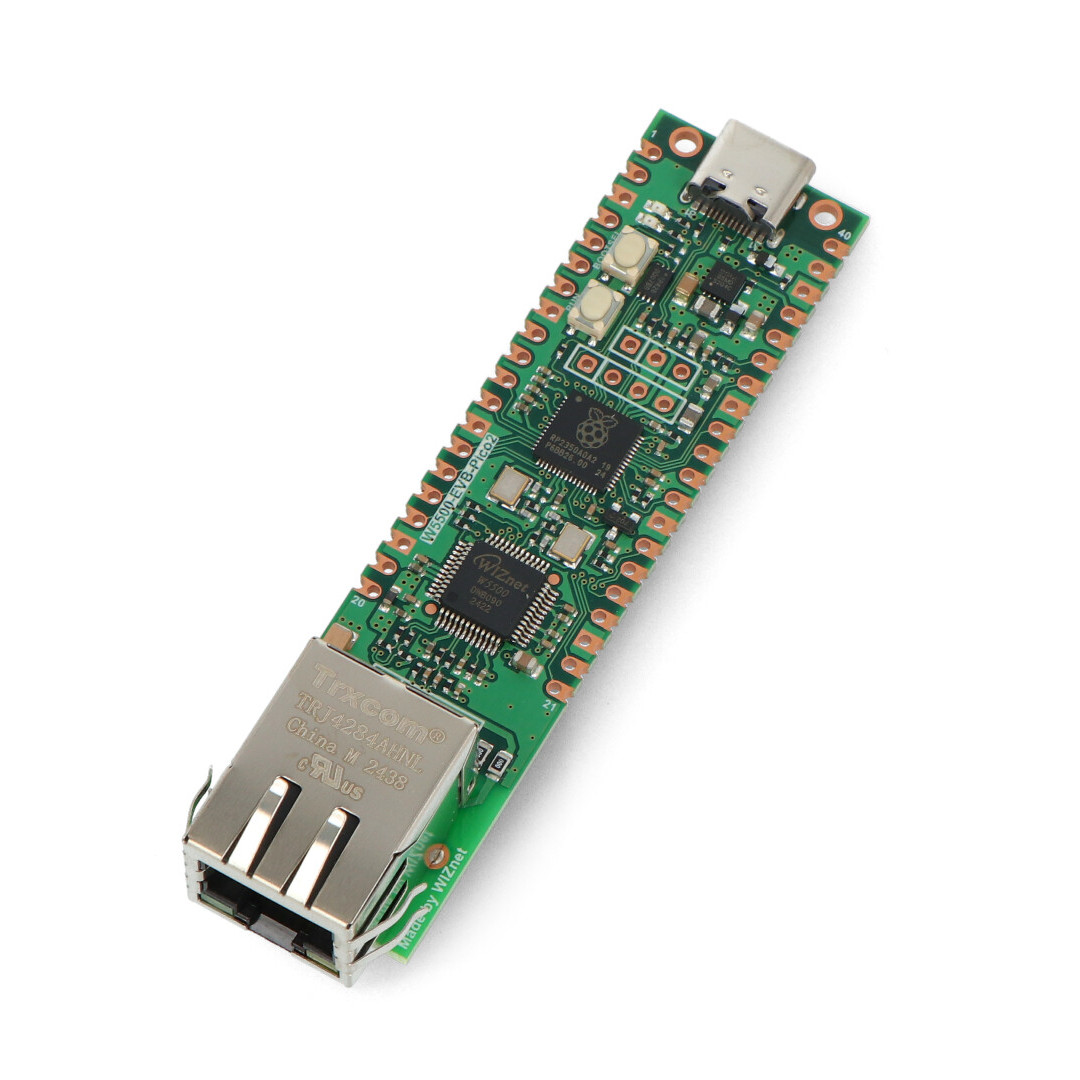

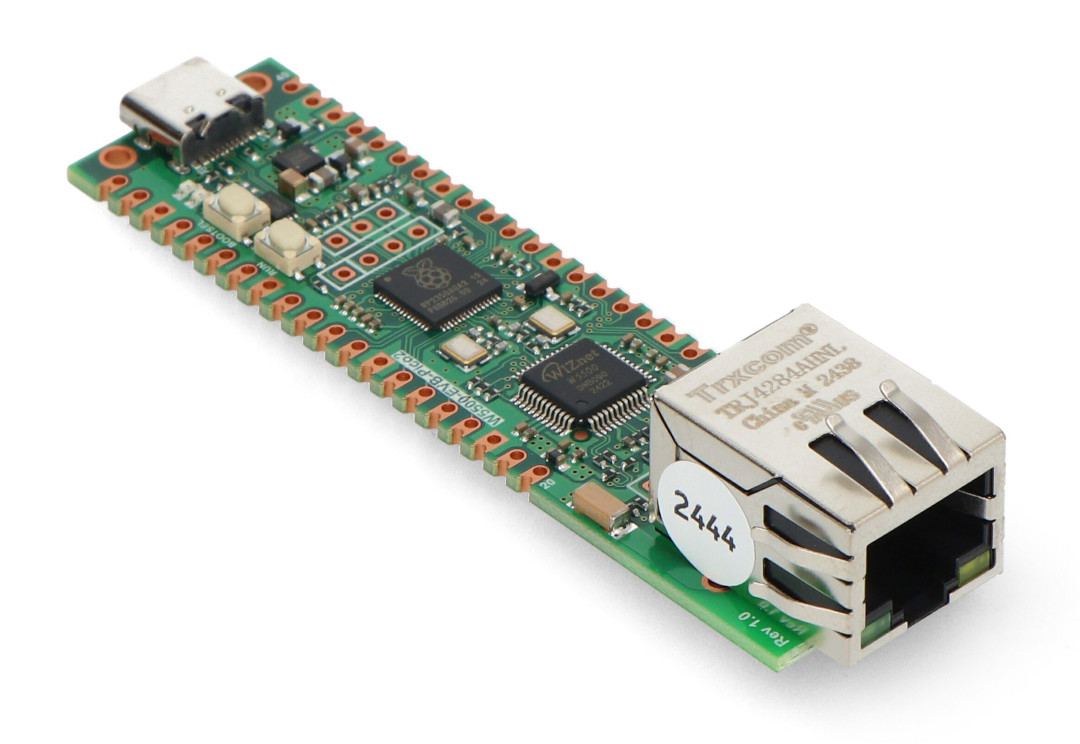

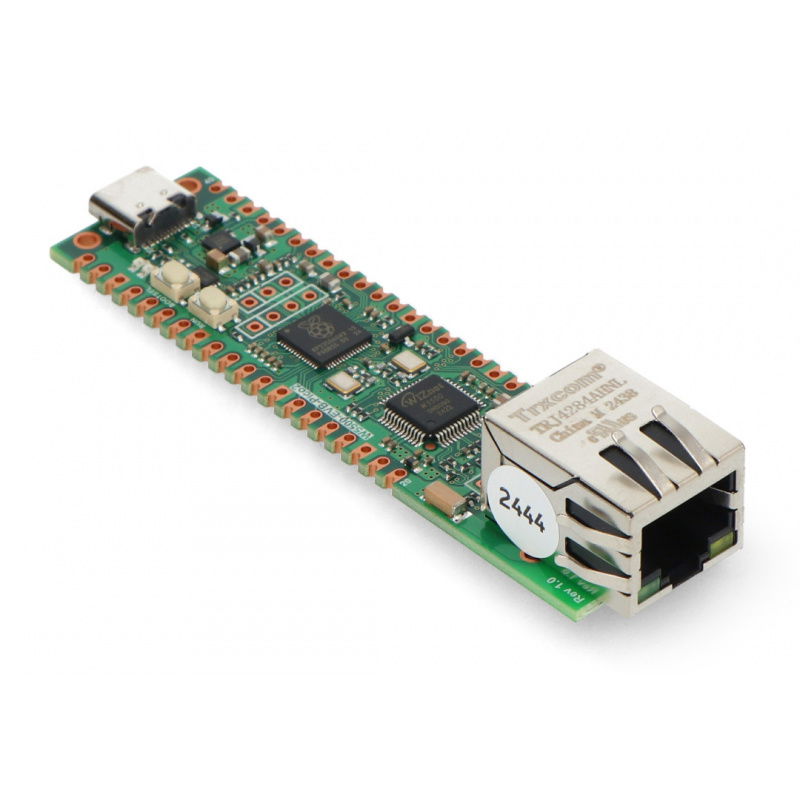

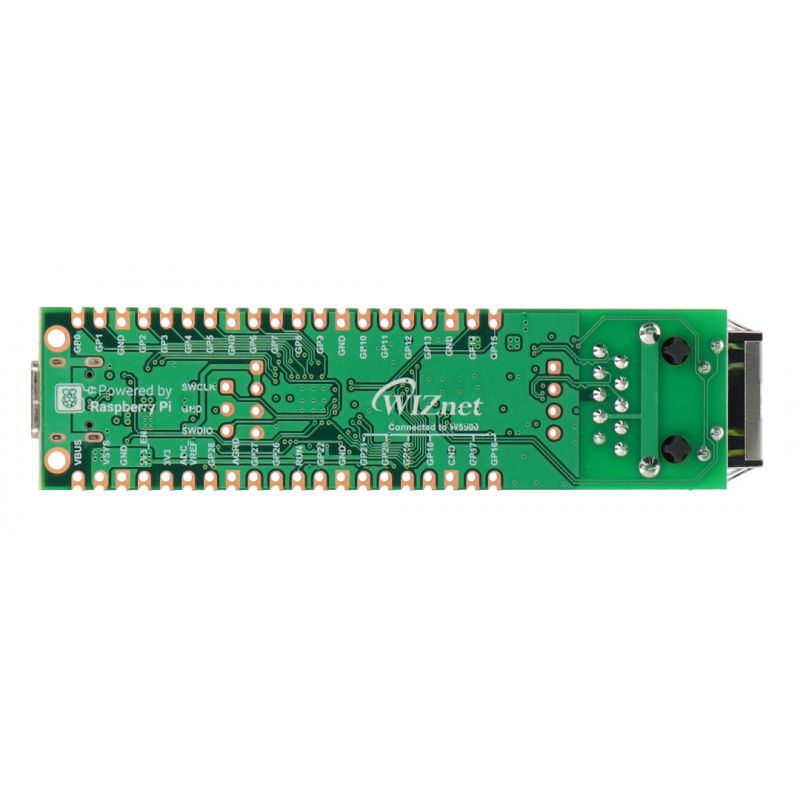

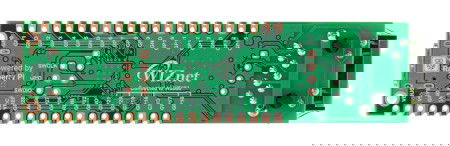

Popis produktu: W5500-EVB-PICO2 - deska s mikrokontrolérem RP2350 a Ethernetem - WIZnet
Deska W5500‑EVB‑Pico2 kombinuje výkonné jádro RP2350 s rozsáhlou pamětí ( 520 kB SRAM , další Quad‑SPI Flash s XIP), což umožňuje implementaci pokročilých embedded aplikací. Ethernetový řadič W5500 umožňuje snadnou implementaci protokolů TCP/UDP, ARP, IGMP, ICMP nebo PPPoE bez zatížení CPU . Podpora AWS IoT Core dělá z desky hotové řešení pro cloudové projekty. Deska si zachovává plnou kompatibilitu pinů s Raspberry Pi Pico 2, což poskytuje flexibilitu při vývoji.
W5500-EVB-PICO2 - deska s mikrokontrolérem RP2350 a Ethernetem - WIZnet.
Základní deska W5500‑EVB‑Pico2 kombinuje výkonné jádro RP2350 s rozsáhlou pamětí.Speciální funkce
- Dvoujádrový mikrokontrolér RP2350: Poskytuje vysoce výkonné výpočty pro paralelní a reálné aplikace
- Vestavěný ethernetový řadič W5500: Umožňuje rychlé síťové připojení s hardwarovou podporou TCP/UDP a podporou 8 simultánních připojení
- Interní a externí paměť: 520 KB SRAM a externí Quad-SPI Flash s funkcí XIP zajišťují plynulý chod aplikace
- Bohatá sada rozhraní: konfigurovatelné periferie, včetně 2x UART, 2x SPI, 2x I2C, 16 PWM kanálů, rychlého 12bitového ADC a bloku PIO pro simulaci vlastních rozhraní
- Pokročilé bezpečnostní funkce: zabezpečené spouštění s OTP, izolace úloh přes Arm TrustZone, úložiště šifrovacích klíčů
- Efektivní napájení: integrovaný DC-DC měnič pro zvýšenou energetickou účinnost a kompatibilitu s napětím VSYS od 4,3 V do 5,5 V
- Standardní hardwarové provedení: Raspberry Pi Pico 2 (40 pinů, montážní otvory, okrajové konektory), port USB typu C a integrovaný ethernetový konektor RJ45
Praktické aplikace
- Implementace průmyslových IoT zařízení s ethernetovou konektivitou
- Prototypování síťových bran, webových serverů nebo MQTT klientů
- Řídicí nebo dohledové systémy, kde je vyžadována stabilní kabelová komunikace
- Inovativní vzdělávací projekty vyžadující použití dvoujádrového procesoru RP2350 a síťového rozhraní
- Integrace s AWS IoT Core pro cloudový sběr dat a vzdálené ovládání

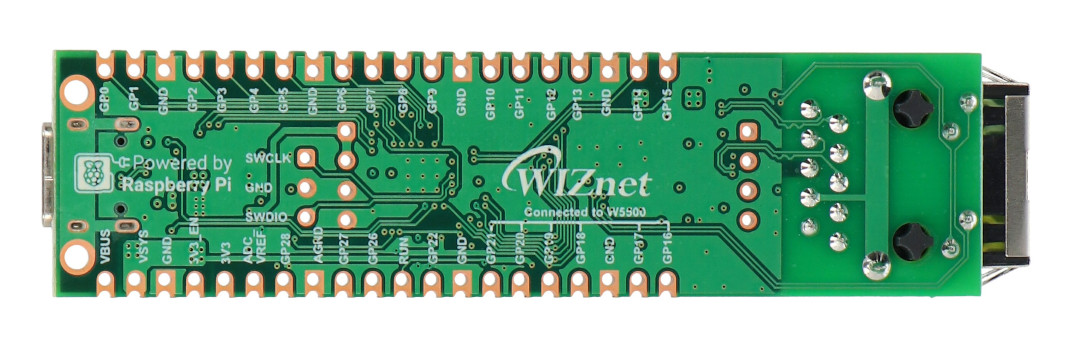

Hlavní napájecí a ovládací piny
- VBUS - napájení z USB portu (5 V)
- VSYS - hlavní systémový napájecí vstup (od 4,3 V do 5,5 V)
- 3V3_EN - aktivace stabilizátoru 3,3 V
- 3V3 - hlavní napájecí vodič 3,3 V pro RP2350 a W5500
- ADC_VREF - referenční napětí pro ADC převodník
- AGND - analogová zem pro piny GPIO26–29
- RUN - resetovací pin mikrokontroléru RP2350
Díky ethernetovému kontroléru W5500 je možné snadno implementovat protokoly TCP/UDP, ARP, IGMP, ICMP nebo PPPoE bez zátěže CPU.
Deska si zachovává plnou kompatibilitu s Raspberry Pi Pico 2 pin, což poskytuje flexibilitu při vývoji.Technická specifikace W5500-EVB-PICO2
- Mikrokontrolér: RP2350
- Procesor: Arm Cortex‑M33
- Počet jader: 2
- Taktovací frekvence CPU: Až 150 MHz
- Flash paměť (integrovaná): 16 MB
- Paměť SRAM: 520 KB
- Externí paměť: Quad-SPI Flash s podporou XIP
- Ethernetový řadič: W5500
- Rychlost Ethernetu: 10/100 Mbps
- Podporované připojení: 8 nezávislých hardwarových zásuvek
- Vyrovnávací paměť Ethernetu TX/RX: 32 KB (celkem)
- Komunikační rozhraní:
- 2x SPI
- 2x UART
- 2x I2C
- 16 PWM kanálů
- 12bitový ADC (500 ks/s)
- 3 x PIO bloky (celkem 12 stavových automatů)
- Vstupní napájení (VSYS): 4,3 V až 5,5 V
- Napájení z USB C portu (VBUS): 5V ±10%
- Převod napětí: integrovaný DC-DC měnič a 3,3V LDO regulátor
- Provozní teplotní rozsah: -20 °C až 85 °C (doporučený provoz do 70 °C)
- Rozměry: 51 x 21 mm (formát kompatibilní s Raspberry Pi Pico 2)
Obsah sady
- W5500-EVB-PICO2 - deska s mikrokontrolérem RP2350 a Ethernetem
- Proužek Goldpin - rastr 2,54 mm - 2 kusy
